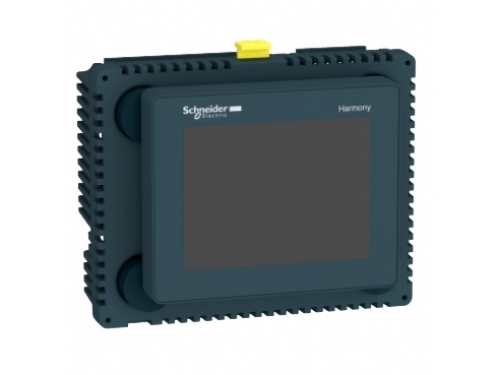

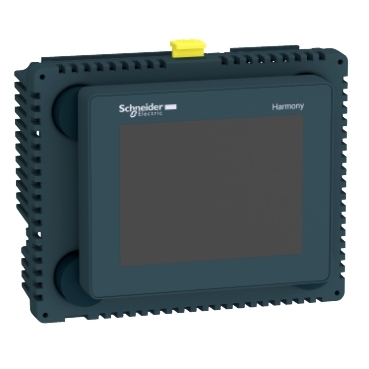

HMISCU6A5 3.5 renkli dokunmatik kontrolör paneli - Dij 16 giriş/10 çıkış

Harmony SCU

Küçük touch HMI kontrolörü

3,5 inç

Ile arkadan aydınlatmalı LED renkli TFT LCD

Analog

Açılı

320 x 240 pixels QVGA

50000 saatile 65000 renk

Dokunmatik panel üzerinden 16 düzey

60° sol
60° sağ
40° üst
60° alt

Çince (basitleştirilmiş Çince)
ASCII
Tayvanca (geleneksel Çince)
Korece
Japonca (ANK, Kanji)

Harici kaynak

24 V (20,4…28,8 V)DC

10 ms

30 A

15 W

Gösterge yok

Dahili bellek kapasitesi ile sınırlı

SoMachine

Harmony

CPU RISC

333 MHz

Flash NAND, 128 MB
Dahili veri depolama FRAM, 128 kB
Uygulama çalıştırma DRAM, 128 MB

1 seri bağlantı - RJ45 - RS232/RS485 (hiz: 1 Ethernet TCP/IP - RJ45
1 USB 2.0 tip mini B
1 USB 2.0 tip A
CANopen ana veriyolu - SUB-D 9

Dahili

Modbus TCP/IP
CANopen
Modbus

1 somun ile - çap: Ø 22 mm, montaj yeri: 1...6 mm ince panel

PC/PBT

147 m/s² için 11 ms (DIN rayı üzerine) 'e uygunIEC 60068-2-27
294 m/s² için 6 ms (pano montajı üzerine) 'e uygunIEC 60068-2-27

+/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6
1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6

Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) conforming to IEC 61000-4-2
Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2
Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80 MHz...3 GHz) conforming to IEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç hatları) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (analog G/Ç ve çalışma gerilimi arasında) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (röle telleri) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (Ethernet hattı) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (COM hattı) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (CAN hattı) conforming to IEC 61000-4-4
Kesinti bağışıklık testi - test level: 2 kV (güç besleme (ortak mod)) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 1 kV (güç besleme (diferansiyel mod)) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 1 kV ortak mod (dijital G/Ç) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 0,5 kV diferansiyel mod (dijital G/Ç) conforming to IEC 61000-4-5
Iletimli RF kesintileri - test level: 10 V (0,15...80 MHz) conforming to IEC 61000-4-6
Iletimli emisyon - test level: 150 kHz...30 MHz conforming to EN 55011
Yayılmalı emisyon - test level: 30 MHz...1 GHz conforming to EN 55011

2 için hızlı giriş (normal mod) 'e uygunIEC 61131-2 Tip 1
14 için dijital giriş 'e uygunIEC 61131-2 Tip 1

24 V DC, ayrık giriş lojiği: blok veya kaynak (pozitif/negatif)

1 için hızlı giriş (HSC modu)
2 için dijital giriş

7,83 mA için hızlı giriş
5 mA için dijital

2.81 kOhm
4,7 kOhm

15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 5 mA, gerilim (durum 0): 15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 2.5 mA, gerilim (durum 0):

0 ms filtre yok (yok)
0,004...0,04 ms kontak filtresi (Nx0,5ms (64>=N>=2) adımlı mandal/olay ve kümülatif filtre)
3...12 ms entegratör (yok/çalıştır/durdur)

100 kHz için hızlı giriş (enkoder modu) - kontrol tipi A/B
100 kHz için hızlı giriş - kontrol tipi monofaze
100 kHz için hızlı giriş - kontrol tipi darbe/yön

Ekranlı kablo: Ekranlı kablo: Ekransız kablo:

3,5 mm

Ile asiri gerilim korumasi

500 V DC

Hiçbiri

2 hızlı çıkış (normal mod), çikis lojigi: kaynak
6 dijital çıkış, çikis lojigi: kaynak

24 V DC (gerilim limitli: 19,2...28,8 V)ile transistör ayrık çıkış(lar)
24 V DC (gerilim limitli: 5...30 V)ile röle ayrık çıkış(lar)
220 V AC (gerilim limitli: 100...250 V)ile röle ayrık çıkış(lar)

2 için hızlı giriş, terminaller: FI0...FI1
14 için hızlı çıkış, terminaller: FQ0...FQ1
2 için dijital giriş, terminaller: DI0...DI13
8 için dijital çıkış, terminaller:  DQ0...DQ7

2 A (ortak çıkış başına akım 2 A (ortak çıkış başına akım 300 mA, yanıt süresi 2 ms için hızlı çıkış (normal mod)
50 mA, yanıt süresi 2 ms için hızlı çıkış (PWM veya PTO modu)

> 10 MOhm G/Ç ve iç lojik arasında
> 10 MOhm güç beslemesi ve toprak arasında

100 kHz için hızlı çıkış (PTO modu)
1 kHz için hızlı çıkış (PWM modu)

Tam ölçeğin +/- %0,1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin %1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 5'i döngü oranı %10...90 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 10'u döngüsel oran %20...80 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 15'i döngü oranı %30...70 için hızlı çıkış (PWM veya PTO modu)

2 için analog giriş
2 için RTD'ler

0...20 mA/4...20 mA - çözünürlük: 12 bit, giris empedansi: 250 Ohm (tolerans: +/- 1 %)
-10...+10 V veya 0...10 V - çözünürlük: 12 bit + işaret, giris empedansi: >= 1 MOhm

RTD -de - 200...600 °C - çözünürlük: 16 bit sıcaklık probu: Pt 100/Pt 1000
RTD -de - 50...200 °C - çözünürlük: 16 bit sıcaklık probu: Ni 100/Ni 1000
RTD -de - 200...760 °C - çözünürlük: 16 bit (termokuplör J)
RTD -de - 240...1370 °C - çözünürlük: 16 bit (termokuplör K)
RTD -de 0...1600 °C - çözünürlük: 16 bit (termokuplör R)
RTD -de 200...1800 °C - çözünürlük: 16 bit (termokuplör B)
RTD -de 0...1600 °C - çözünürlük: 16 bit (termokuplör S)
RTD -de - 200...400 °C - çözünürlük: 16 bit (termokuplör T)
RTD -de - 200...900 °C - çözünürlük: 16 bit (termokuplör E)
RTD -de - 200...1300 °C - çözünürlük: 16 bit (termokuplör N)

2 direnç yükü için 12 bit + işaret

0...20 mA/4...20 mA (> 300 Ohm) için açık devre
-10...10 V/0...10 V (> 2 kOhm) için kısa devre

74,95 mm

128 mm

102 mm

0,551 kg

CSA C22.2 No 213 Sınıf I Bölüm 2
EN 61131-2
IEC 61000-6-2
ANSI/ISA 12-12-01
UL 508
FCC Sınıf A

cULus CSA 22-2 No 142
cUL 1604 Sınıf 1 Bölüm 2
C-Tick
GOST
KCC
cULus 508
UKCA
UKEX

CE

0…50 °C

-20…60 °C

5…85 % yoğuşmasız

0…10000 m

800...1114 hPa

IP20 'e uygunIEC 60529 (arka panel)
IP65 'e uygunIEC 60529 (ön panel)

NEMA 4X ön panel

2 'e uygunIEC 60664

Korozif gazsız
