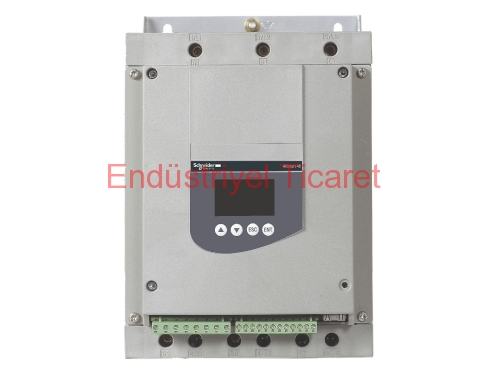

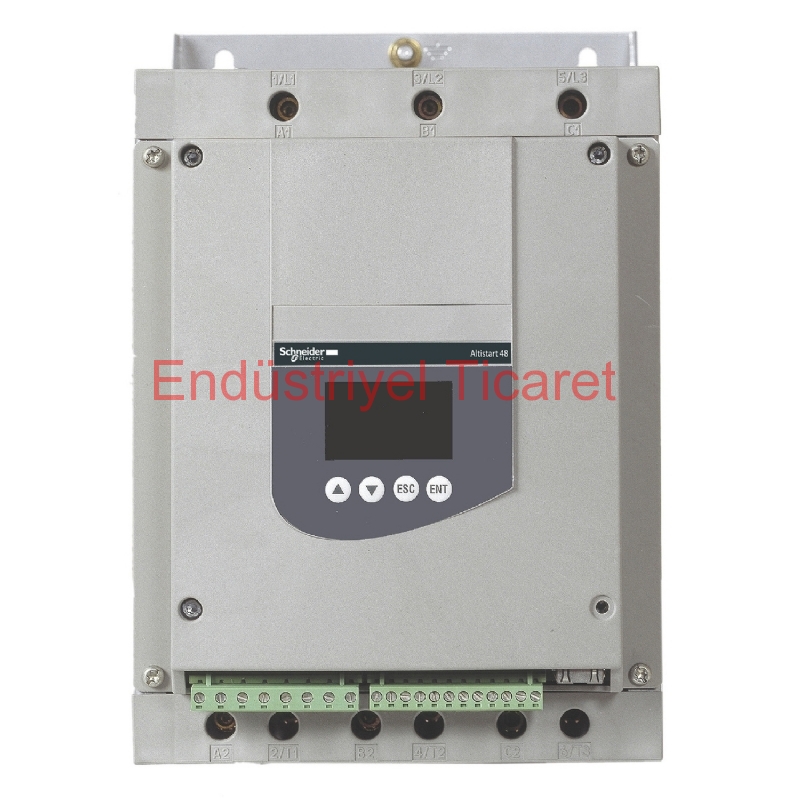

ATS48C11Q-ALTISTART YUMUŞAK YOLVERİCİ - ATS48 -110A 400V

Stok KoduATS48C11Q

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 50.884,38 + KDV

Kdv Dahil 61.061,25 113.758,94

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Altistart 48
Ürün ya da bileşen tipi	Yumuşak yolverici
Ürün varış yeri	Asenkron motorlar
Ürüne özel uygulama	Heavy duty industry and pumps
Ürün grubu	ATS48
Power supply voltage	230...415 V - 15...10 %
Motor gücü kW	55 kW -de 230 V motor delta terminallerine bağlantı standart uygulamalar için 55 kW -de 400 V motor besleme hattında bağlantı standart uygulamalar için 75 kW -de 400 V motor delta terminallerine bağlantı ağır uygulamalar için 90 kW -de 400 V motor delta terminallerine bağlantı standart uygulamalar için 22 kW -de 230 V motor besleme hattında bağlantı ağır uygulamalar için 30 kW -de 230 V motor besleme hattında bağlantı standart uygulamalar için 45 kW -de 230 V motor delta terminallerine bağlantı ağır uygulamalar için 45 kW -de 400 V motor besleme hattında bağlantı ağır uygulamalar için
W cinsinden güç dağılımı	252 W ağır uygulamalar için 322 W standart uygulamalar için
Kullanım kategorisi	AC-53A
Başlatma tipi	Moment kontrolü ile yolverme (akım 5 In ile sınırlandırılmıştır)
Icl nominal current	110 A için motor besleme hattında bağlantı standart uygulamalar için 110 A için motor besleme hattında bağlantı ağır uygulamalar için 191 A için motor delta terminallerine bağlantı standart uygulamalar için 191 A için motor delta terminallerine bağlantı ağır uygulamalar için

Tamamlayıcı

Montaj stili	Soğutma bloklu
Kullanılabilir işlev	Harici bypas (opsiyonel)
Power supply frequency	50...60 Hz - 5...5 %
Power supply frequency limits	47,5...63 Hz
Cihaz bağlantısı	Motor delta terminallerine Motor besleme hattında
Dijital çıkış sayısı	2
Dijital çıkış tipi	(LO1) lojik çıkış 0 V ortak yapılandırılabilir (LO2) lojik çıkış 0 V ortak yapılandırılabilir (R1) röle çıkışları hata rölesi NA (R2) röle çıkışları yolverme rölesinin sonu NA (R3) röle çıkışları motorla çalışır NA
Çıkış mutlak doğruluk hassasiyeti	+/- 5 %
Minimum anahtarlama akımı	10 mA at 6 V DC for relay outputs
Maksimum anahtarlama akımı	Lojik çıkış 0,2 A -de 30 V DC Röle çıkışları 1,8 A -de 230 V AC endüktif yük, cos phi = 0,5 20 ms Röle çıkışları 1,8 A -de 30 V DC endüktif yük, cos phi = 0,5 20 ms
Dijital giriş sayısı	5
Dijital giriş tipi	PTC, 750 Ohm -de 25 °C (Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm
Dijital giriş gerilimi	24 V <= 30 V
Dijital giriş lojiği	Pozitif lojik Durdur, Çalıştır, LI3, LI4 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA
Starting current	0.4...1.3 Icl ayarlanabilir
Analog çıkış tipi	Akım çıkışı AO: 0-20 mA veya 4-20 mA, empedans <500 Ohm
Haberleşme port protokolü	Modbus
Konnektör tipi	1 RJ45
Haberleşme veri bağlantısı	Seri
Fiziksel arayüz	RS485 çoklu priz
Iletim hızı	4800, 9600 veya 19200 bps
Max nodes number	31
Koruma tipi	Faz hatası: hat Termal koruma: motor Termal koruma: yolverici
İşaretleme	CE
Çalışma konumu	Dikey +/- 10 derece
Yükseklik	290 mm
Genişlik	190 mm
Derinlik	235 mm
Ürün ağırlığı	8,3 kg
Motor power range AC-3	15…25 kW -de 200…240 V 3 faz 30…50 kW at 200…240 V 3 phases 30…50 kW -de 380…440 V 3 faz 55…100 kW at 380…440 V 3 phases
Motor yolverici tipi	Soft starter

Ortam

Elektromanyetik uyumluluk	Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Conducted and radiated emissions level B conforming to IEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Voltage/current impulse level 3 conforming to IEC 61000-4-5
Standartlar	EN/IEC 60947-4-2
Ürün sertifikaları	C-Tick GOST SEPRO NOM 117 CSA TCF DNV CCC UL
Gürültü seviyesi	58 dB
Bağıl nem	0…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3
Çalışma için ortam hava sıcaklığı	40…60 °C (with current derating of 2 % per °C) -10…40 °C (olmadan)
Depolama ortam koşulları	-25…70 °C
Çalışma yüksekliği	<= 1000 m olmadan > 1000...2000 m ek 100 m başına % 2,2 akım düşüşüyle

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	9,387 kg
Paket 1 Yükseklik	30,5 cm
Paket 1 genişliği	35,5 cm
Paket 1 Uzunluk	39 cm

Offer Sustainability

Sürdürülebilir teklif durumu

Green Premium ürünü

Ürün Dökümanları

Altistart 48_ATS48C11Q - ürün veri sayfası ATS48_Catalog - Katalog ATS48_Çevresel Ürün Profili - Çevresel Ürün Profili ATS48_Getting_started - Kullanıcı kılavuzu - Kullanma kılavuzu ATS48_Getting_Started_Annex_Talimat Sayfaları - Talimat Sayfası
