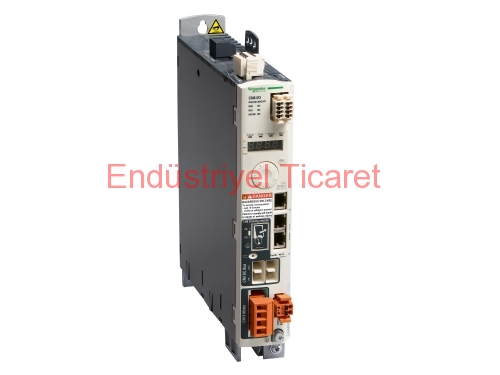

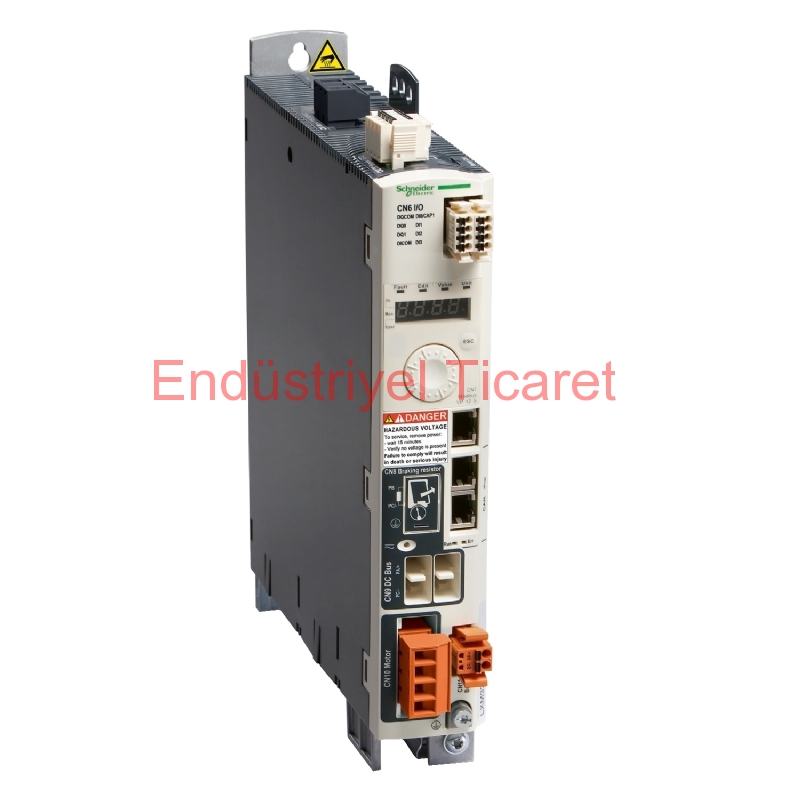

Ürün serisi | Lexium 32 |
Ürün ya da bileşen tipi | Hareket servo sürücü |
Ürün grubu | LXM32A |
Sürücü biçimi | Kitap |
Fazların ağ sayısı | Trifaze |
[Us] nominal besleme gerilimi | 200...240 V - 15...10 % 380...480 V - 15...10 % |
Besleme gerilimi limitleri | 323…528 V 170…264 V |
Besleme frekansı | 50/60 Hz - 5...5 % |
Şebeke frekansı | 47,5...63 Hz |
EMC filtresi | Entegre |
Sürekli çıkış akımı | 3 A -de 8 kHz |
Çıkış akımı 3s tepe | 12 A için 5 s |
Maximum continuous power | 800 W -de 230 V 1600 W -de 400 V |
Nominal güç | 0,7 kW -de 230 V 8 kHz 0,9 kW -de 400 V 8 kHz |
Hat akımı | 3,5 A, THDI 88 % -de 380 V, harici hat bobini ile 'in2 mH 2,9 A, THDI 98 % -de 480 V, harici hat bobini ile 'in2 mH 2,4 A, THDI 182 % -de 480 V, hat bobini olmadan 3,6 A, THDI 174 % -de 380 V, hat bobini olmadan |
Anahtarlama frekansı | 8 kHz |
Aşırı gerilim kategorisi | III |
Maximum leakage current | 30 mA |
Çıkış gerilimi | <= güç besleme gerilimi |
Elektrik yalıtımı | Güç ve kontrol arasında |
Kablonun tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
Elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10) |
Sıkma torku | CN8: 0,5 N.m CN1: 0,7 N.m CN10: 0,7 N.m |
Dijital giriş sayısı | 1 yakalama ayrık giriş(ler) 2 safety discrete input(s) 4 logic discrete input(s) |
Dijital giriş tipi | Yakalama (CAP terminaller) Logic (DI terminals) Safety (compliment of STO_A, compliment of STO_B terminals) |
Örnekleme süresi | DI: 0.25 ms discrete |
Dijital giriş gerilimi | 24 V DC için yakalama 24 V DC for logic 24 V DC for safety |
Dijital giriş lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 Positive (DI) at State 0: > 19 V at State 1: < 9 V conforming to EN/IEC 61131-2 type 1 Positive or negative (DI) at State 0: < 5 V at State 1: > 15 V conforming to EN/IEC 61131-2 type 1 |
Yanıt süresi | <= 5 ms STO_A grubu, STO_B grubu |
Dijital çıkış sayısı | 2 |
Dijital çıkış tipi | Lojik çikislar (DO)24 V DC |
Dijital çıkış gerilimi | <= 30 V DC |
Dijital çıkış lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
Kontak sıçrama süresi | <= 1 ms için STO_A grubu, STO_B grubu 2 µs için CAP 0.25 µs...1.5 ms for DI |
Frenleme akımı | 50 mA |
Çıkışta yanıt süresi | 250 µs (DO) için gizli çikislar |
Kontrol sinyali tipi | Servo motor encoder feedback |
Koruma tipi | Against reverse polarity: inputs signal Against short-circuits: outputs signal |
Güvenlik fonksiyonu | STO (güvenli tork kapatma), entegre |
Güvenlik seviyesi | SIL 3 'e uygunEN/IEC 61508 PL = e 'e uygunISO 13849-1 |
Haberleşme arayüzü | CANmotion, entegre CANopen, entegre Modbus, entegre |
Konnektörün tipi | RJ45 (CN4 veya CN5 etiketli) için CANmotion RJ45 (CN4 veya CN5 etiketli) için CANopen RJ45 (CN7 etiketli) için Modbus |
Erişim yöntemi | Slave |
Commissioning port | 2 telli RS485 çoklu priz için Modbus |
Iletim hızı | 1 Mbps veriyolu uzunlugu için 4 m için CANopen, CANmotion 125 kbps veriyolu uzunlugu için 500 m için CANopen, CANmotion 250 kbps veriyolu uzunlugu için 250 m için CANopen, CANmotion 50 kbps veriyolu uzunlugu için 1000 m için CANopen, CANmotion 500 kbps veriyolu uzunlugu için 100 m için CANopen, CANmotion 9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus |
Adreslerin sayısı | 1…127 for CANopen, CANmotion 1…247 için Modbus |
Haberleşme hizmeti | 1 alım SDO için CANmotion 1 iletim SDO için CANmotion DSP 402'ye uygun 2 PDO için CANmotion 2 SDO alım için CANopen 2 SDO gönderme için CANopen 4 yapılandırılabilir eşleme PDOs için CANopen CANopen cihaz profili sürücüleri ve hareket kontrolü için CANopen, CANmotion Entegre ekran terminalinde hataların ekranı için Modbus Acil için CANopen, CANmotion Olay tetiklemeli, zaman tetiklemeli, uzakt istenen, senk (döngsl), senk (döngsz) için CANopen Düğüm parmaklığı, darbe için CANopen Konum kontrol modu için CANmotion Konum kontrolü, hız profili, tork profili ve hedef arama modu için CANopen Senk için CANmotion |
Durum LED'i | Servo sürücü gerilimi: 1 LED (kırmızı) 1 LEDerror 1 LEDRUN |
Sinyalleme fonksiyonu | Hataların ekranı 7 segment |
İşaretleme | CE |
Çalışma konumu | Dikey +/- 10 derece |
Ürün uyumluluğu | Servo motor BMH (70 mm, 1 motor yigini) Servo motor BMH (70 mm, 2 motor yigini) Servo motor BMH (100 mm, 1 motor yigini) Servo motor BSH (70 mm, 1 motor yigini) Servo motor BSH (70 mm, 2 motor yigini) |
Genişlik | 48 mm |
Yükseklik | 270 mm |
Derinlik | 237 mm |
Ürün ağırlığı | 1,8 kg |
Elektromanyetik uyumluluk | Iletimli EMC, sınıf A grup 1 'e uygunEN 55011 Iletimli EMC, sınıf A grup 2 'e uygunEN 55011 Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3 Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3 Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3 Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2 Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3 1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4 Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011 Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3 |
Standartlar | EN/IEC 61800-3 EN/IEC 61800-5-1 |
Ürün sertifikaları | TÜV UL CSA |
IP koruma derecesi | IP20 'e uygunEN/IEC 60529 IP20 'e uygunEN/IEC 61800-5-1 |
Titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
Darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
Kirletme derecesi | 2 'e uygunEN/IEC 61800-5-1 |
Çevresel özellik | Sınıf 3C1 'e uygunIEC 60721-3-3 |
Bağıl nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
Çalışma için ortam hava sıcaklığı | 0…50 °C 'e uygunUL |
Depolama ortam koşulları | -25…70 °C |
Soğutmanın tipi | Entegre fan |
Çalışma yüksekliği | <= 1000 m olmadan > 1000...3000 m with conditions |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 2,255 kg |
Paket 1 Yükseklik | 8,5 cm |
Paket 1 genişliği | 27,6 cm |
Paket 1 Uzunluk | 33 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
