Cihaz uygulaması | Dağıtım |
Seri | Acti 9 |

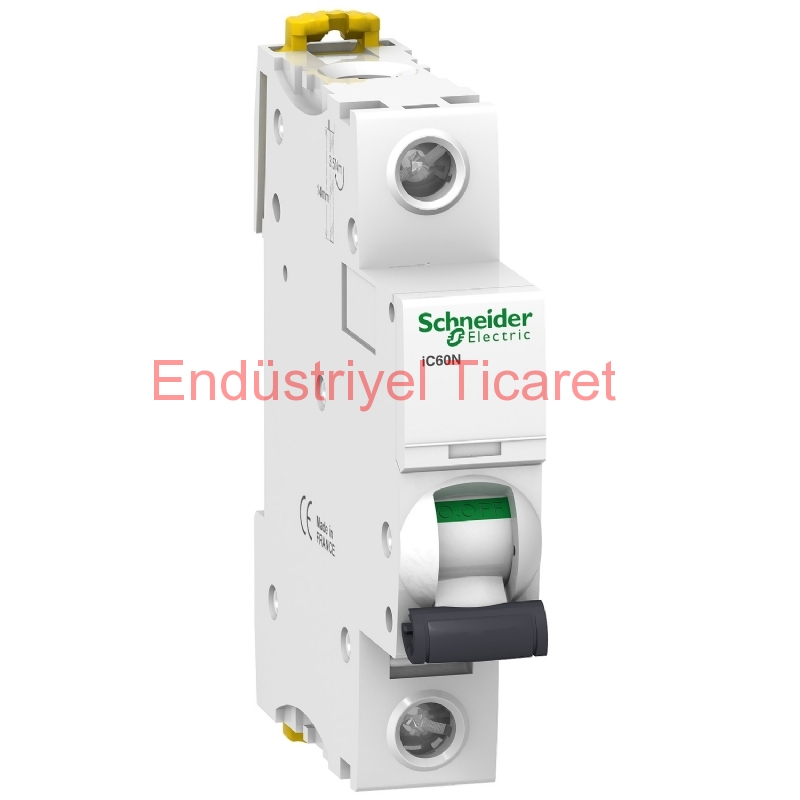

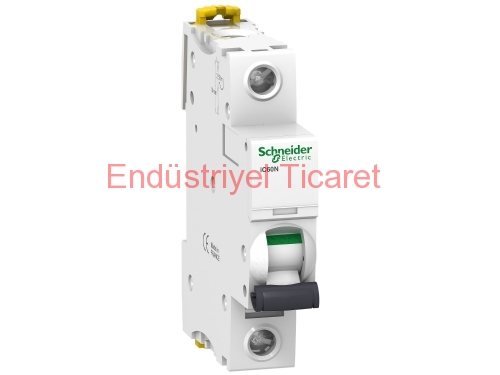

Ürün adı | Acti 9 iC60 |
Ürün ya da bileşen tipi | Minyatür devre kesici |
Ürün grubu | IC60N |
Kutup tanımı | 1P |
Korumalı kutupların sayısı | 1 |
[In] nominal akım | 20 A |
Şebeke tipi | DC AC |
Açma birimi teknolojisi | Termal manyetik |
Eğim kodu | B |
Kesme kapasitesi | 6000 A Icn at 230 V AC 50/60 Hz conforming to EN/IEC 60898-1 10 kA Icu -de 60...72 V DC 'e uygunEN/IEC 60947-2 15 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2 10 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2 36 kA Icu at 12...60 V AC 50/60 Hz conforming to EN/IEC 60947-2 20 kA Icu at 100...133 V AC 50/60 Hz conforming to EN/IEC 60947-2 |
Kullanım kategorisi | Category A conforming to EN 60947-2 Category A conforming to IEC 60947-2 |
Yalıtıma uygunluk | Yes conforming to EN 60898-1 Yes conforming to EN 60947-2 Yes conforming to IEC 60898-1 Evet 'e uygunIEC 60947-2 |
Standartlar | EN 60947-2 IEC 60898-1 EN 60898-1 IEC 60947-2 |
Şebeke frekansı | 50/60 Hz |
Manyetik açma limiti | 4 x In +/- 20 % |
[Ics] nominal hizmet kesme kapasitesi | 27 kA 75 % conforming to EN 60947-2 - 12...60 V AC 50/60 Hz 7.5 kA 75 % conforming to EN 60947-2 - 220...240 V AC 50/60 Hz 27 kA 75 % conforming to IEC 60947-2 - 12...60 V AC 50/60 Hz 7.5 kA 75 % conforming to IEC 60947-2 - 220...240 V AC 50/60 Hz 15 kA 75 % conforming to IEC 60947-2 - 100...133 V AC 50/60 Hz 15 kA 75 % conforming to EN 60947-2 - 100...133 V AC 50/60 Hz 6000 A 100 % conforming to EN 60898-1 - 230 V AC 50/60 Hz 6000 A 100 % conforming to IEC 60898-1 - 230 V AC 50/60 Hz 10 kA 100 % 'e uygunEN 60947-2 - 72 V DC 10 kA 100 % 'e uygunIEC 60947-2 - 72 V DC 15 kA 100 % 'e uygunEN 60947-2 - 12...60 V DC 15 kA 100 % 'e uygunIEC 60947-2 - 12...60 V DC |
Sınırlama sınıfı | 3 conforming to EN 60898-1 3 conforming to IEC 60898-1 |
[Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz conforming to EN 60947-2 500 V AC 50/60 Hz conforming to IEC 60947-2 |
[Uimp] nominal darbe dayanım voltajı | 6 kV conforming to EN 60947-2 6 kV 'e uygunIEC 60947-2 |
Kontak konum göstergesi | Evet |
Kontrol tipi | Geçiş |
Cihaz üzerii sinyalizasyon | Açma göstergesi |
Montaj tipi | Sabit |
Montaj desteği | DIN rayı |
Comb busbar dağıtım bloğu uyumluluğu | Üst veya alt: EVET |
9 mm vida adımı | 2 |
Yükseklik | 85 mm |
Genişlik | 18 mm |
Derinlik | 78,5 mm |
Ürün ağırlığı | 0,215 kg |
Renk | White |
Mekanik dayanıklılık | 20000 cycles |
Elektrik dayanıklılığı | 10000 cycles |
Bağlantılar - terminaller | Single terminal (top or bottom) 1…25 mm² rigid Single terminal (top or bottom) 1…16 mm² flexible |
Tel sıyırma uzunluğu | 14 mm for top or bottom connection |
Sıkma torku | 2 N.m top or bottom |
Toprak kaçağı koruması | Yok |
IP koruma derecesi | IP20 'e uygunIEC 60529 IP20 conforming to EN 60529 |
Kirletme derecesi | 3 conforming to EN 60947-2 3 conforming to IEC 60947-2 |
Aşırı gerilim kategorisi | IV |
Tropik iklim | 2 conforming to IEC 60068-1 |
Bağıl nem | 95 % -de 55 °C |
Çalışma yüksekliği | 0...2000 m |
Nominal çalışma ortam sıcaklığı | -35…70 °C |
Depolama ortam koşulları | -40…85 °C |
Paket ağırlığı (Lbs) | 0,113 kg |
Paket 1 Yükseklik | 0,750 dm |
Paket 1 genişliği | 0,180 dm |
Paket 1 Uzunluk | 0,940 dm |
