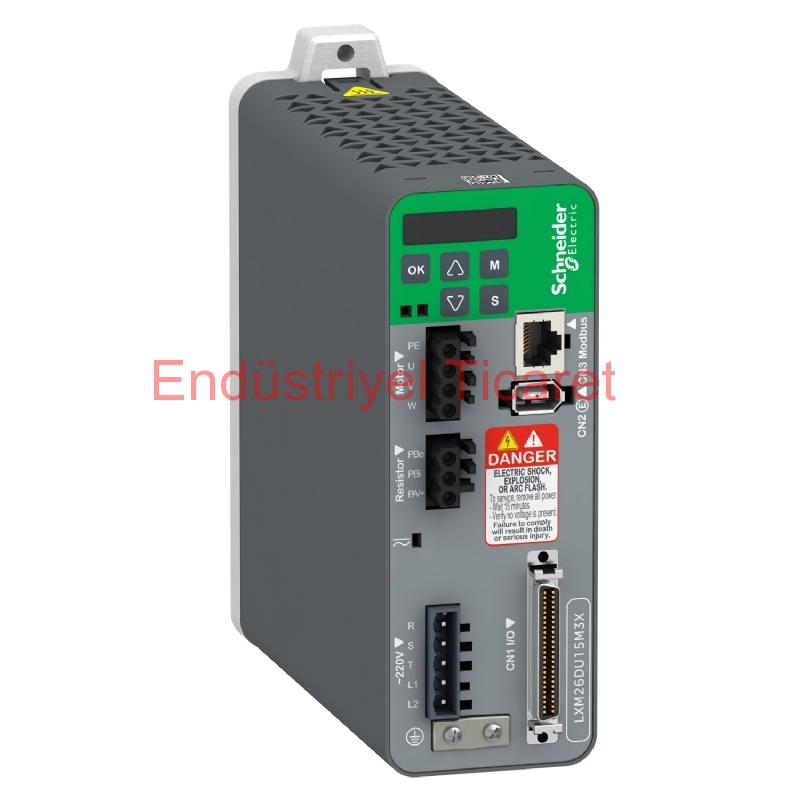

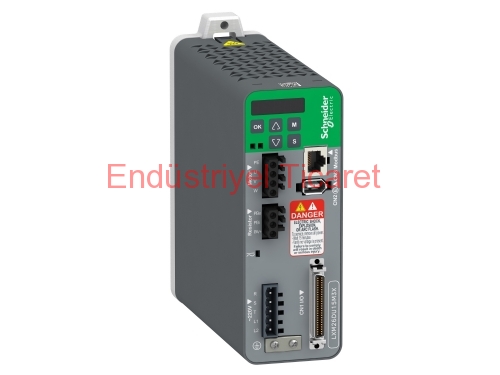

Ürün serisi | Easy Lexium 26 |
Ürün ya da bileşen tipi | Hareket servo sürücü |
Ürün grubu | LXM26D |
Sürücü biçimi | Compact housing |
Hat akımı | 10 A, THDI 166,6 % -de 220 V, monofaze 10 A, THDI 144,8 % -de 220 V, trifaze |
Fazların ağ sayısı | Monofaze Trifaze |
[Us] nominal besleme gerilimi | 220 V (- 10...15 %) for three phase 220 V (- 20...15 %) for single phase |
Besleme gerilimi limitleri | 200…255 V three phase 170…255 V single phase |
Besleme frekansı | 50/60 Hz - 5...5 % |
Şebeke frekansı | 47,5...63 Hz |
Sürekli çıkış akımı | 7 A -de 16 kHz |
Çıkış akımı 3s tepe | 21 A -de 220 V |
Sürekli güç | 1500 W -de 220 V |
Nominal güç | 1,5 kW -de 220 V 16 kHz |
Anahtarlama frekansı | 16 kHz |
Aşırı gerilim kategorisi | III |
Maximum leakage current | 4,5 mA |
Çıkış gerilimi | <= güç besleme gerilimi |
Elektrik yalıtımı | Güç ve kontrol arasında |
Kablonun tipi | Twisted shielded pairs cable (single or double) (temperature: 0…55 °C) |
Elektrikli bağlantı | Yaylı terminal, kelepçeleme kapasitesi: 1.3...1.5 mm², AWG 16 (L1-L2) Yaylı terminal, kelepçeleme kapasitesi: 1.3...1.5 mm², AWG 16 (R, S, T) Yaylı terminal, kelepçeleme kapasitesi: 1.3...1.5 mm², AWG 16 (U, V, W, PE) Yaylı terminal, kelepçeleme kapasitesi: 1.3...1.5 mm², AWG 16 (PA/+, PBe) |
Sıkma torku | PE (ground): 1.4 N.m |
Dijital giriş sayısı | 8 programmable (CN1) 1 pulse train input (PTI) (CN1) 2 fast capture (CN1) |
Dijital giriş gerilimi | 24 V DC for logic |
Dijital giriş lojiği | Positive or negative (CN1) |
Dijital çıkış sayısı | 5 1 |
Dijital çıkış tipi | Logic (CN1) at 12...24 V DC Pulse train output (PTO) (CN1) |
Dijital çıkış gerilimi | 12...24 V DC |
Dijital çıkış lojiği | Positive or negative (CN1) |
Analog giriş sayısı | 2 |
Mutlak doğruluk hatası | 0.1 % |
Analog giriş tipi | V_REF voltage analog input: - 10...10 V, impedance: 10 kOhm, resolution: 12 bits T_REF gerilim analog girişi |
Kontrol sinyali tipi | Servo motor encoder feedback CN2 |
Koruma tipi | Against reverse polarity: inputs signal Against short-circuits: outputs signal Overcurrent: motor Overvoltage: motor Undervoltage: motor Overheating: motor Overload: motor Overspeed: motor |
Fiziksel arayüz | RS485 for Modbus Serial line slave |
Durum LED'i | Charge: 1 LED (kırmızı) |
Sinyalleme fonksiyonu | Servo status and fault codes five 7-segment display units |
İşaretleme | CULus CE CSA |
Soğutmanın tipi | Entegre fan |
Çalışma konumu | Dikey |
Ürün uyumluluğu | Servo motor BCH2 (130 mm, 2 motor stacks) |
Genişlik | 55 mm |
Yükseklik | 150 mm |
Derinlik | 177 mm |
Ürün ağırlığı | 1,2 kg |
EMC filtresi | EMC filtresi olmadan |
Elektromanyetik uyumluluk | Conducted emission - test level: level 3 category C3 conforming to EN/IEC 61800-3 |
Standartlar | EN/IEC 61800-5-1 |
Ürün sertifikaları | CULus CSA CE |
IP koruma derecesi | IP20 |
Titreşim direnci | 3M4 amplitude = 3 mm (f = 9…200 Hz) conforming to IEC 60721-3-3 |
Darbe dayanımı | 10 gn, type I conforming to IEC 60068-2-27 |
Bağıl nem | 5…95 % without condensation |
Nominal çalışma ortam sıcaklığı | 0…55 °C |
Depolama ortam koşulları | -25…65 °C |
Çalışma yüksekliği | <= 1000 m olmadan > 1000...2000 m 1 % per 100 m |
