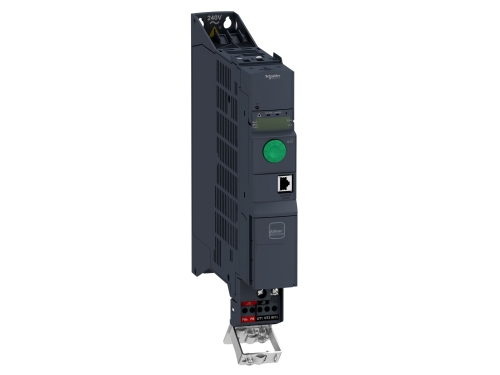

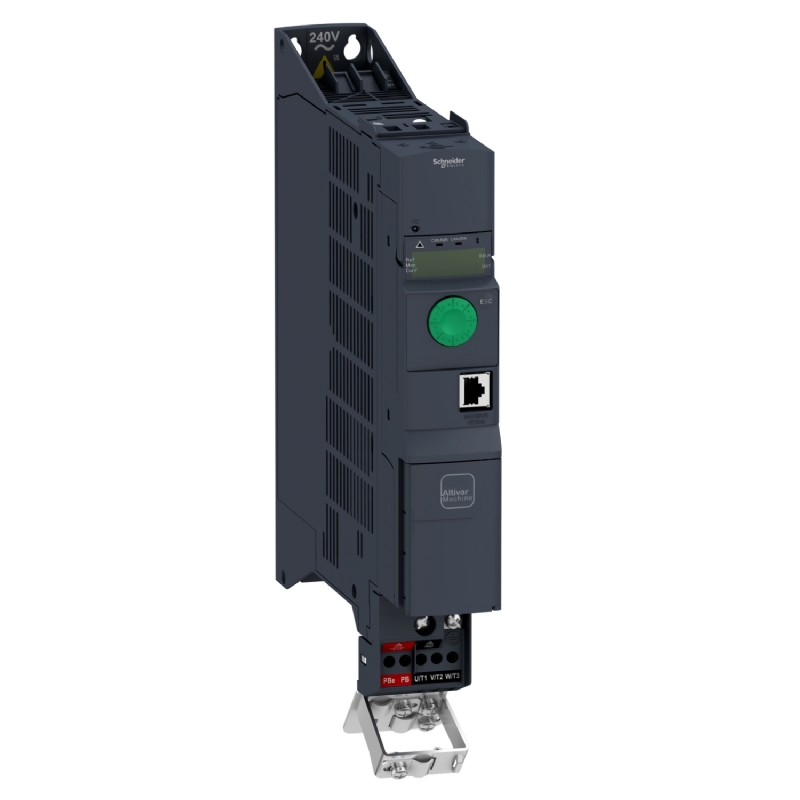

Ürün serisi | Altivar Machine ATV320 |
Ürün ya da bileşen tipi | Değişken hızlı sürücü |
Ürüne özel uygulama | Yüksek güçlü makineler |
Model | Standart tip Standart tip |
Sürücü biçimi | Kitap |
Montaj tipi | Cabinet mount |
Haberleşme port protokolü | Modbus seri CANopen |
Seçenek kartı | Communication module, CANopen Communication module, EtherCAT Communication module, Profibus DP V1 Communication module, Profinet Communication module, Ethernet Powerlink Iletişim modülü, Ethernet/IP Communication module, DeviceNet |
[Us] nominal besleme gerilimi | 200...240 V - 15...10 % |
Nominal çıkış akımı | 3,7 A |
Motor gücü kW | 0.55 kW for heavy duty |
EMC filtresi | Sınıf C2 EMC filtresi entegre |
IP koruma sınıfı | IP20 |
Dijital giriş sayısı | 7 |
Dijital giriş tipi | STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm DI1...DI6 lojik girişler, 24 V DC (30 V) DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) |
Dijital giriş lojiği | Pozitif lojik (kaynak) Negatif lojik (blok) |
Dijital çıkış sayısı | 3 |
Dijital çıkış tipi | Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA |
Analog giriş sayısı | 3 |
Analog giriş tipi | AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit |
Analog çıkış sayısı | 1 |
Analog çıkış tipi | Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit Software-configurable voltage AQ1: 0...10 V DC impedance 470 Ohm, resolution 10 bits |
Röle çıkış tipi | Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R1C Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2C |
Maksimum anahtarlama akımı | Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC |
Minimum anahtarlama akımı | Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC |
Erişim yöntemi | Slave CANopen |
4 quadrant operation possible | True |
Asenkron motor kontrol profili | Gerilim/frekans oranı, 5 nokta Sensörsüz akı vektör kontrolü, standart Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Sensörsüz vektör akı kontrolü - Enerji Tasarrufu Gerilim/frekans oranı, 2 nokta |
Senkron motor kontrol profili | Sensörsüz vektör kontrolü |
Maximum output frequency | 0,599 kHz |
Geçici aşırı moment | 170…200 % nominal motor torku |
Hızlanma ve yavaşlama rampaları | Lineer U S CUS Rampa anahtarlama Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop with DC injection |
Motor kayma kompanzasyonu | Otomatik her türlü yük Ayarlanabilir % 0...300 Gerilim/frekans oranında (2 veya 5 puan) geçerli değil |
Anahtarlama frekansı | 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile |
Nominal anahtarlama frekansı | 4 kHz |
Durana kadar frenleme | DC enjeksiyon ile |
Brake chopper integrated | True |
Hat akımı | 7,9 A -de 200 V (Ağır şart) 6,7 A -de 240 V (Ağır şart) |
Maksimum Giriş Akımı | 7,9 A |
Maximum output voltage | 240 V |
Görünen güç | 1.6 kVA at 240 V (heavy duty) |
Şebeke frekansı | 50...60 Hz |
Relative symmetric network frequency tolerance | 5 % |
Muhtemel hat Isc | 1 kA |
Base load current at high overload | 66,0 A |
W cinsinden güç dağılımı | Fan: 35,0 W -de 200 V 4 kHz |
With safety function Safely Limited Speed (SLS) | True |
With safety function Safe brake management (SBC/SBT) | False |
With safety function Safe Operating Stop (SOS) | False |
With safety function Safe Position (SP) | False |
With safety function Safe programmable logic | False |
With safety function Safe Speed Monitor (SSM) | False |
With safety function Safe Stop 1 (SS1) | True |
With sft fct Safe Stop 2 (SS2) | False |
With safety function Safe torque off (STO) | True |
With safety function Safely Limited Position (SLP) | False |
With safety function Safe Direction (SDI) | False |
Koruma tipi | Giriş faz kesmeleri: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Aşırı ısınmaya karşı koruma: sürücü Motor fazları arasındaki kısa devre: sürücü Termal koruma: sürücü |
Genişlik | 45,0 mm |
Yükseklik | 325,0 mm |
Derinlik | 245,0 mm |
Ürün ağırlığı | 2,4 kg |
Çalışma konumu | Dikey +/- 10 derece |
Ürün sertifikaları | CE ATEX NOM GOST EAC RCM KC |
İşaretleme | CE ATEX UL CSA EAC RCM |
Elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 |
Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 Class 3S2 according to IEC 60721-3-3 |
Maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
Maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13...200 Hz |
Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
Soğutma havası hacmi | 9,4 m3/h |
Aşırı gerilim kategorisi | III |
Düzenleme döngüsü | Ayarlanabilir PID regülatör |
Hız doğruluğu | Nominal kaymanın +/- % 10'u 0,2 Tn - Tn |
Kirletme derecesi | 2 |
Ambient air transport temperature | -25…70 °C |
Çalışma için ortam hava sıcaklığı | -10…50 °C olmadan 50…60 °C değer kaybı faktörü ile |
Depolama ortam koşulları | -25…70 °C |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 2,251 kg |
Paket 1 Yükseklik | 8,5 cm |
Paket 1 genişliği | 27,5 cm |
Paket 1 Uzunluk | 32,5 cm |
Birim paket türü 2 | P06 |
Paketteki birim sayısı 2 | 24 |
Paket 2 Ağırlığı | 67,02 kg |
Paket 2 Yükseklik | 80 cm |
Paket 2 genişliği | 80 cm |
Paket 2 Uzunluk | 60 cm |
