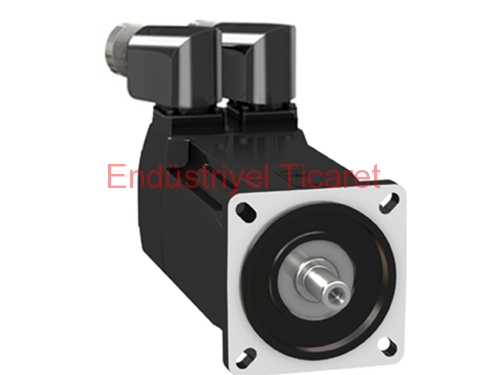

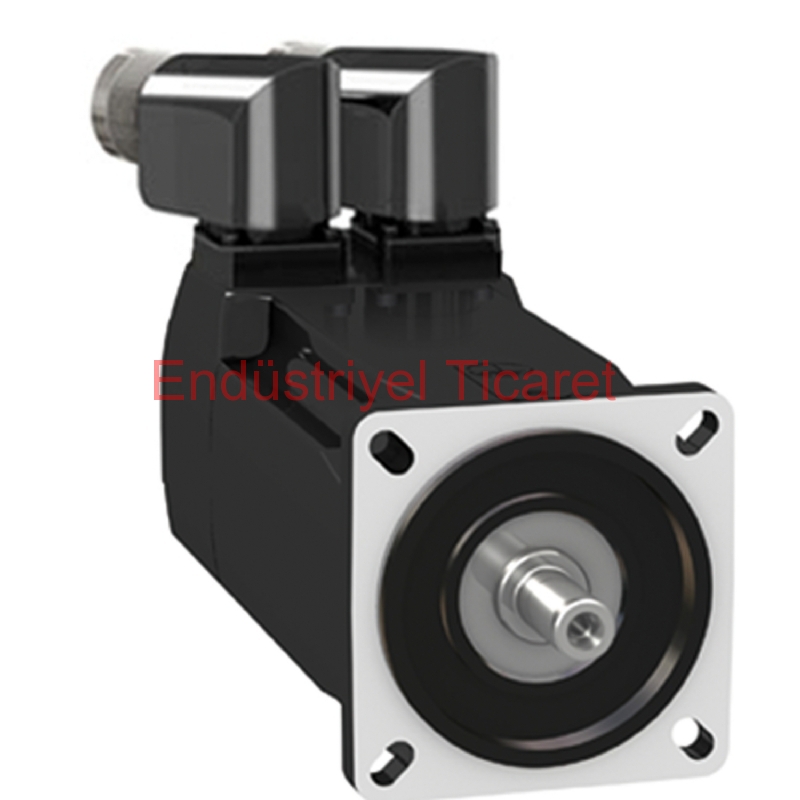

Ürün ya da bileşen tipi | Servo motor |
Ürün grubu | BMH |
Maksimum mekanik hız | 8000 rpm |
Sürekli durma torku | 2.5 N.m for LXM32.D30M2 at 10 A, 115 V, single phase 2.5 N.m for LXM32.D18M2 at 6 A, 230 V, single phase |
Tepe durma torku | 6.4 N.m for LXM32.D30M2 at 10 A, 115 V, single phase 7.4 N.m for LXM32.D18M2 at 6 A, 230 V, single phase |
Nominal çıkış gücü | 600 W for LXM32.D30M2 at 10 A, 115 V, single phase 900 W for LXM32.D18M2 at 6 A, 230 V, single phase |
Nominal tork | 2.3 N.m for LXM32.D30M2 at 10 A, 115 V, single phase 2.1 N.m for LXM32.D18M2 at 6 A, 230 V, single phase |
Nominal hız | 2500 rpm for LXM32.D30M2 at 10 A, 115 V, single phase 4000 rpm for LXM32.D18M2 at 6 A, 230 V, single phase |
Ürün uyumluluğu | LXM32.D30M2 at 115 V single phase LXM32.D18M2 at 230 V single phase |
Şaft ucu | Kilitli |
IP koruma derecesi | IP54 standard |
Hız geri besleme çözünürlüğü | 32768 nokta/dönüş x 4096 dönüş |
Frenleme | Olmadan |
Montaj desteği | Uluslararası standart flanş |
Elektrikli bağlantı | Döndürülebilir sağa açılı konnektörler |
Seri uyumluluğu | Lexium 32 |
[Us] nominal besleme gerilimi | 240 V |
Fazların ağ sayısı | Trifaze |
Sürekli durma akımı | 5,38 A |
Sürekli güç | 1,51 W |
Maksimum akım Irms | 15 A for LXM32.D30M2 17.5 A for LXM32.D18M2 |
Maksimum kalıcı akım | 17,71 A |
Ikinci şaft | Ikinci şaft ucu olmadan |
Şaft çapı | 11 mm |
Şaft uzunluğu | 23 mm |
Anahtar genişliği | 18 mm |
Geri besleme tipi | Çok dönüşlü SinCos Hiperface |
Motor flanş boyutu | 70 mm |
Motor yığını sayısı | 2 |
Tork sabiti | 0.46 N.m/A at 120 °C |
Geri emf sabiti | 29.6 V/krpm at 120 °C |
Motor kutuplarının sayısı | 10 |
Rotor ataleti | 1,13 kg.cm² |
Stator direnci | 1.15 Ohm at 20 °C |
Stator endüktansı | 3.6 mH at 20 °C |
Stator elektrik süresi sabiti | 3.1 ms at 20 °C |
Maksimum radyal güç Fr | 710 N at 1000 rpm 560 N at 2000 rpm 490 N at 3000 rpm 450 N at 4000 rpm 410 N at 5000 rpm 390 N at 6000 rpm |
Maksimum eksenel güç Fa | 0,2 x Fr |
Soğutmanın tipi | Doğal konveksiyon |
Uzunluk | 154 mm |
Ortalama bilezik çapı | 60 mm |
Ortalama bilezik derinliği | 2,5 mm |
Montaj deliklerinin sayısı | 4 |
Montaj delik çapı | 5,5 mm |
Montaj deliklerinin dairesel çapı | 82 mm |
Ürün ağırlığı | 2,3 kg |
Sürdürülebilir teklif durumu | Green Premium ürünü |
