Cihaz uygulaması | Dağıtım |
Seri | Acti 9 |

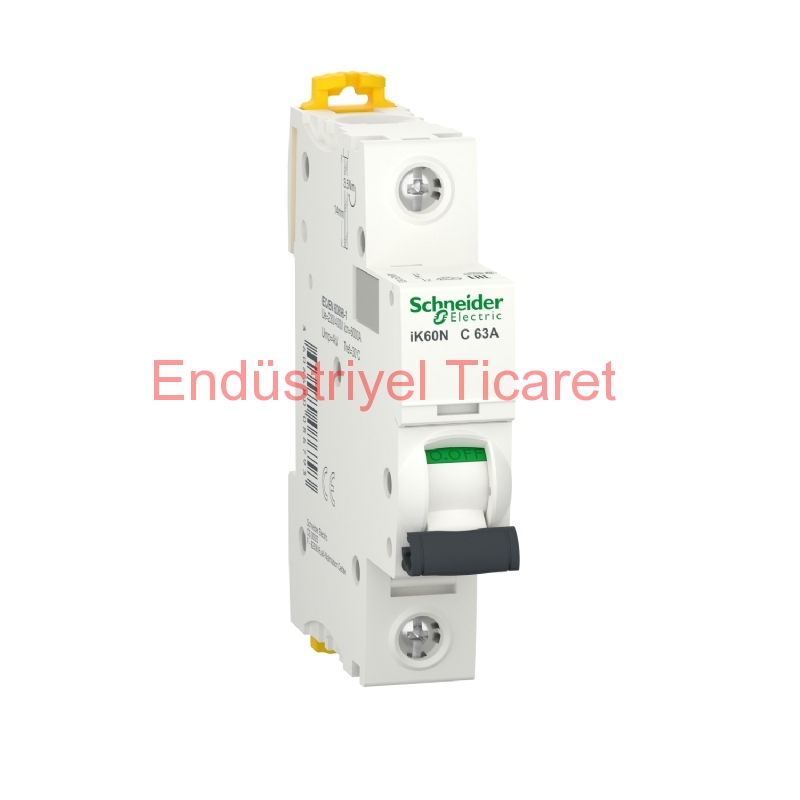

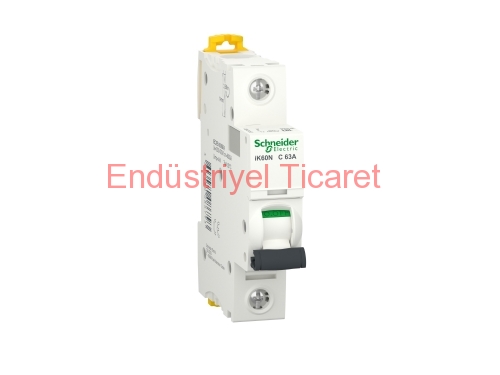

Ürün adı | Acti 9 iK60 |
Ürün ya da bileşen tipi | Minyatür devre kesici |
Ürün grubu | IK60N |
Kutup tanımı | 1P |
Korumalı kutupların sayısı | 1 |
[In] nominal akım | 63 A at 30 °C |
Şebeke tipi | AC |
Açma birimi teknolojisi | Termal manyetik |
Eğim kodu | C |
Kesme kapasitesi | 6000 A Icn at 230 V AC 50/60 Hz conforming to EN/IEC 60898-1 |
Yalıtıma uygunluk | Evet 'e uygunEN/IEC 60898-1 |
Standartlar | EN/IEC 60898-1 |
Şebeke frekansı | 50/60 Hz |
Manyetik açma limiti | 5...10 x In |
[Ics] nominal hizmet kesme kapasitesi | 6000 A 100 % 'e uygunEN/IEC 60898-1 - 230 V AC 50/60 Hz |
Sınırlama sınıfı | 3 conforming to EN/IEC 60898-1 |
[Ui] nominal yalıtım voltajı | 440 V AC 50/60 Hz conforming to EN/IEC 60898-1 |
[Uimp] nominal darbe dayanım voltajı | 4 kV conforming to EN/IEC 60898-1 |
Kontak konum göstergesi | Yok |
Kontrol tipi | Geçiş |
Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
Montaj tipi | Takılabilir |
Montaj desteği | DIN rayı |
9 mm vida adımı | 2 |
Yükseklik | 85 mm |
Genişlik | 18 mm |
Derinlik | 78,5 mm |
Ürün ağırlığı | 100 g |
Renk | White |
Mekanik dayanıklılık | 20000 cycles |
Elektrik dayanıklılığı | 10000 cycles |
Kilitleme seçenekleri tanımı | Kilitleme cihazı |
Bağlantılar - terminaller | Tunnel type terminal (top or bottom) 1…35 mm² rigid Tünel tipi terminal (üst veya alt) 1…25 mm² esnek |
Tel sıyırma uzunluğu | 14 mm for top or bottom connection |
Sıkma torku | 3.5 N.m top or bottom |
Toprak kaçağı koruması | Yok |
IP koruma derecesi | IP20 conforming to IEC 60529 |
Kirletme derecesi | 2 conforming to EN/IEC 60898-1 |
Aşırı gerilim kategorisi | II |
Nominal çalışma ortam sıcaklığı | -25…60 °C |
Depolama ortam koşulları | -40…85 °C |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 130 g |
Paket 1 Yükseklik | 1,8 cm |
Paket 1 genişliği | 7,5 cm |
Paket 1 Uzunluk | 9,4 cm |
Birim paket türü 2 | BB1 |
Paketteki birim sayısı 2 | 12 |
Paket 2 Ağırlığı | 1,61 kg |
Paket 2 Yükseklik | 10 cm |
Paket 2 genişliği | 8 cm |
Paket 2 Uzunluk | 23 cm |
Birim paket türü 3 | S03 |
Paketteki birim sayısı 3 | 132 |
Paket 3 Ağırlığı | 18,197 kg |
Paket 3 Yükseklik | 30 cm |
Paket 3 genişliği | 30 cm |
Paket 3 Uzunluk | 40 cm |
