%46 İndirim!
ATS01N206QN-ALTISTART YUMUŞAK YOLVERİCİ - ATS01 - 6A - 380..41
447 0.0
3715.66 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

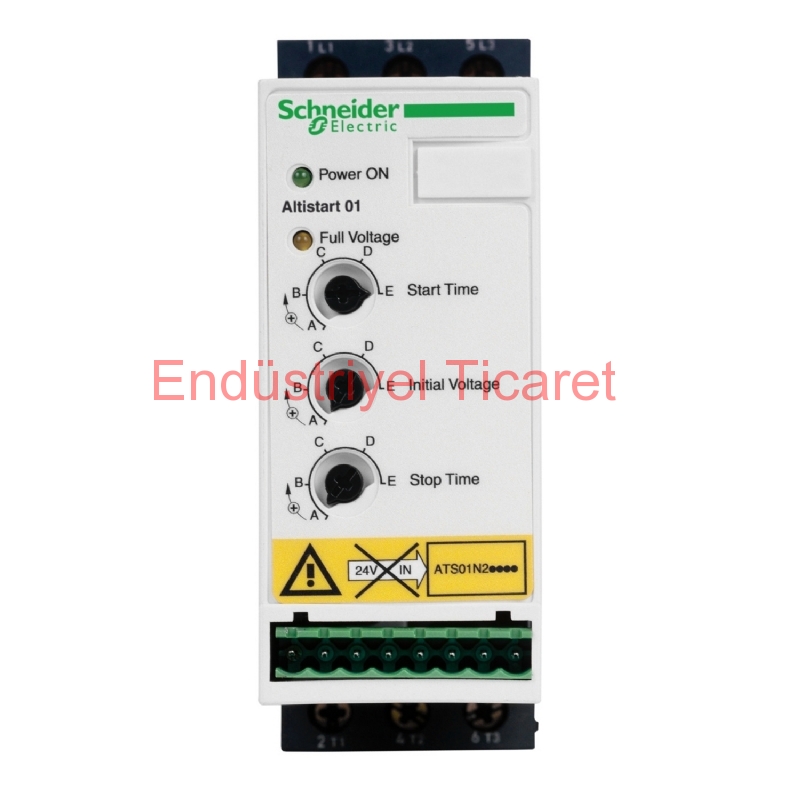

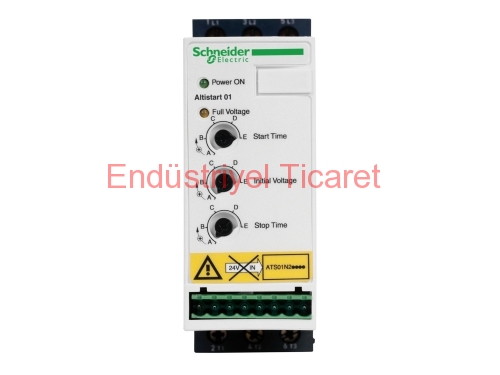

ATS01N206QN-ALTISTART YUMUŞAK YOLVERİCİ - ATS01 - 6A - 380..41

Stok KoduATS01N206QN
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 3.096,38  + KDV
Kdv Dahil 3.715,66  6.922,39
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Altistart 01
Ürün ya da bileşen tipi Yumuşak yolverici
Ürün varış yeri Asenkron motorlar
Ürüne özel uygulama Basit makine
Ürün grubu ATS01
Fazların ağ sayısı 3 faz
[Us] nominal besleme gerilimi 380...415 V - 10...10 %
Motor gücü kW 3 kW, 3 faz -de 380...415 V
1,5 kW, 3 faz -de 380...415 V
2,2 kW, 3 faz -de 380...415 V
IcL yolverici değeri 6 A
Kullanım kategorisi AC-53B conforming to EN/IEC 60947-4-2
Akım tüketimi 30 A at nominal load
Başlatma tipi Gerilim rampası ile yolverme
W cinsinden güç dağılımı 4 W at full load and at end of starting
64 W in transient state

Tamamlayıcı
Montaj stili Soğutma bloklu
Kullanılabilir işlev Entegre bypas
Besleme gerilimi limitleri 342…456 V
Besleme frekansı 50...60 Hz - 5...5 %
Şebeke frekansı 47,5...63 Hz
Çıkış gerilimi <= güç besleme gerilimi
Kontrol devresi gerilimi Yolvericide dahili olarak bulunur
Yolverme süresi 1 s / 100
5 s / 20
10 s / 10
Adjustable from 1 to 10 s
Yavaşlama süresi semb 1 ile 10 sn arasında ayarlanabilir
Yolverme torku Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır
Dijital giriş tipi Logic (LI1, LI2, BOOST) stop, run and boost on start-up functions <= 8 mA 27 kOhm
Dijital giriş gerilimi 24...40 V
Dijital giriş lojiği Positive LI1, LI2, BOOST at State 0: < 5 V and <= 0.2 mA at State 1: > 13 V, >= 0.5 mA
Dijital çıkış akımı 2 A DC-13
3 A AC-15
Dijital çıkış tipi Open collector logic LO1 end of starting signal
Röle çıkışları R1A, R1C NA
Dijital çıkış gerilimi 24 V (voltage limits: 6...30 V) open collector logic
Minimum anahtarlama akımı 10 mA at 6 V DC for relay outputs
Maksimum anahtarlama akımı Relay outputs: 2 A at 250 V AC cos phi = 0.5 and L/R = 20 ms inductive load
Relay outputs: 2 A at 30 V DC cos phi = 0.5 and L/R = 20 ms inductive load
Ekran tipi 1 LED (yeşil) için yolverici başlatıldı
1 LED (yellow) for nominal voltage reached
Sıkma torku 1,9…2,5 N.m
0,5 N.m
Elektrikli bağlantı 4 mm screw clamp terminal - rigid 1 1...10 mm² AWG 8 power circuit
Screw connector - rigid 1 0.5...2.5 mm² AWG 14 control circuit
4 mm screw clamp terminal - rigid 2 1...6 mm² AWG 10 power circuit
Screw connector - rigid 2 0.5...1 mm² AWG 17 control circuit
Screw connector - flexible with cable end 1 0.5...1.5 mm² AWG 16 control circuit
4 mm screw clamp terminal - flexible without cable end 1 1.5...10 mm² AWG 8 power circuit
Screw connector - flexible without cable end 1 0.5...2.5 mm² AWG 14 control circuit
4 mm screw clamp terminal - flexible with cable end 2 1...6 mm² AWG 10 power circuit
4 mm screw clamp terminal - flexible without cable end 2 1.5...6 mm² AWG 10 power circuit
Screw connector - flexible without cable end 2 0.5...1.5 mm² AWG 16 control circuit
İşaretleme CE
Çalışma konumu Dikey +/- 10 derece
Yükseklik 124 mm
Genişlik 45 mm
Derinlik 131 mm
Ürün ağırlığı 0,42 kg
Uyumluluk kodu ATS01N2
Motor power range AC-3 1,1…2 kW -de 380…440 V 3 faz
2,2…3 kW -de 380…440 V 3 faz
Motor yolverici tipi Soft starter

Ortam
Elektromanyetik uyumluluk Conducted and radiated emissions level B conforming to CISPR 11
Conducted and radiated emissions level B conforming to IEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Electrostatic discharge level 3 conforming to IEC 61000-4-2
EMC immunity conforming to EN 50082-1
EMC immunity conforming to EN 50082-2
Harmonics conforming to IEC 1000-3-2
Harmonics conforming to IEC 1000-3-4
Radyo elektrik alanlarının yol açtığı iletimli parazitlere bağışıklık seviye 3 'e uygunIEC 61000-4-6
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Mikro kesilmeler ve gerilim dalgalanmaları 'e uygunIEC 61000-4-11
Voltage/current impulse level 3 conforming to IEC 61000-4-5
Standartlar EN/IEC 60947-4-2
Ürün sertifikaları UL
Yolverici için motor delta terminaline kabloyla bağlanmış B44.1-96/ASME A17.5
CSA
GOST
C-Tick
CCC
IP koruma derecesi IP20
Kirletme derecesi 2 conforming to EN/IEC 60947-4-2
Titreşim direnci 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6
Darbe dayanımı 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27
Bağıl nem 5…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3
Çalışma için ortam hava sıcaklığı -10…40 °C (olmadan)
40…50 °C (°C başına % 2 akım düşüşüyle)
Depolama için ortam hava sıcaklığı -25…70 °C 'e uygunEN/IEC 60947-4-2
Çalışma yüksekliği <= 1000 m olmadan
> 1000 m with current derating of 2.2 % per additional 100 m

Packing Units
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 535 g
Paket 1 Yükseklik 5,5 cm
Paket 1 genişliği 15,2 cm
Paket 1 Uzunluk 17,5 cm
Birim paket türü 2 S03
Paketteki birim sayısı 2 14
Paket 2 Ağırlığı 7,936 kg
Paket 2 Yükseklik 30 cm
Paket 2 genişliği 30 cm
Paket 2 Uzunluk 40 cm
Birim paket türü 3 P06
Paketteki birim sayısı 3 112
Paket 3 Ağırlığı 74,124 kg
Paket 3 Yükseklik 80 cm
Paket 3 genişliği 80 cm
Paket 3 Uzunluk 60 cm
Ürün Dökümanları
Altistart 01_ATS01N206QN - ürün veri sayfası ATS01_Catalog - Katalog ATS01_IS_ATS01N2_Talimat Sayfaları - Talimat Sayfası
