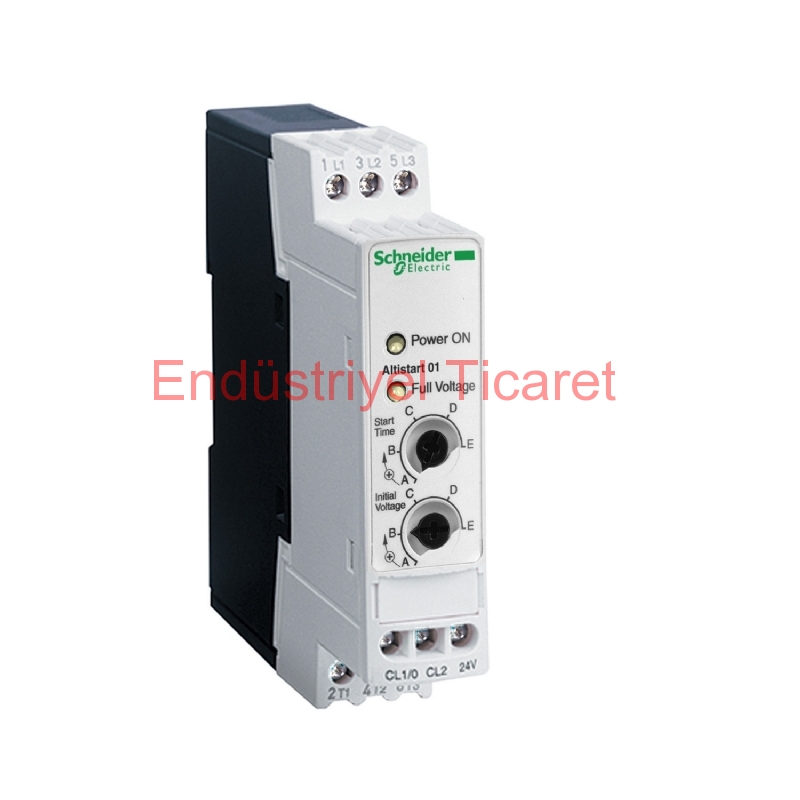

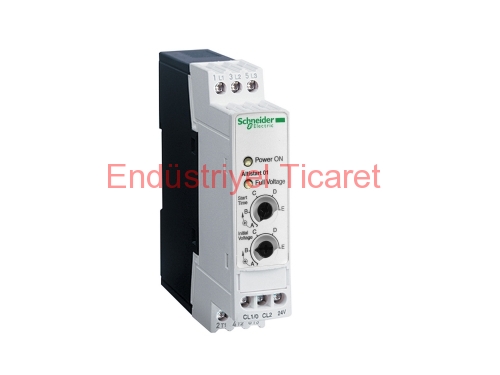

Ürün serisi | Altistart 01 |
Ürün ya da bileşen tipi | Yumuşak yolverici |
Ürün varış yeri | Asenkron motorlar |
Ürüne özel uygulama | Basit makine |
Ürün grubu | ATS01 |
Fazların ağ sayısı | 1 faz |
[Us] nominal besleme gerilimi | 110...480 V - 10...10 % |
Motor gücü kW | 0,37 kW, 3 faz -de 230 V 0,55 kW, 3 faz -de 230 V 1,1 kW, 3 faz -de 400 V 0,37 kW, 1 faz -de 230 V |
Motor gücü hp | 0,5 hp, 3 faz -de 230 V 0,5 hp, 3 faz -de 460 V 1,5 hp, 3 faz -de 460 V |
IcL yolverici değeri | 3 A |
Kullanım kategorisi | AC-53B conforming to EN/IEC 60947-4-2 |
Akım tüketimi | 15 A nominal yükte |
Başlatma tipi | Gerilim rampası ile yolverme |
W cinsinden güç dağılımı | 19 W geçici durumda 4 W at full load and at end of starting |
Montaj stili | Soğutma bloklu |
Kullanılabilir işlev | Entegre bypas |
Besleme gerilimi limitleri | 99…528 V |
Besleme frekansı | 50...60 Hz - 5...5 % |
Şebeke frekansı | 47,5...63 Hz |
Çıkış gerilimi | <= güç besleme gerilimi |
Kontrol devresi gerilimi | 110 V AC +/- 10 % -de 30 mA 24 V AC/DC +/- 10 % -de 25 mA 240 V AC +/- 10 % -de 65 mA |
Yolverme süresi | 1 s / 100 5 s / 20 1 ile 5 sn arasında ayarlanabilir |
Yolverme torku | Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır |
Dijital çıkış akımı | 2 A DC-13 3 A AC-15 |
Sıkma torku | 0,8 N.m |
Elektrikli bağlantı | Kafes tipi konnektör - sert 1 2,5 mm² AWG 14 kontrol devresi Kafes tipi konnektör - sert 1 2,5 mm² AWG 14 güç devresi Kafes tipi konnektör - sert 2 1 mm² AWG 17 kontrol devresi Kafes tipi konnektör - sert 2 1 mm² AWG 17 güç devresi Kafes tipi konnektör - esnek Kablo uçlu 1 2,5 mm² AWG 14 kontrol devresi Kafes tipi konnektör - esnek Kablo uçlu 1 2,5 mm² AWG 14 güç devresi Kafes tipi konnektör - esnek kablo uçsuz 1 2,5 mm² AWG 14 kontrol devresi Kafes tipi konnektör - esnek kablo uçsuz 1 2,5 mm² AWG 14 güç devresi Kafes tipi konnektör - esnek Kablo uçlu 2 0,75 mm² AWG 18 kontrol devresi Kafes tipi konnektör - esnek Kablo uçlu 2 0,75 mm² AWG 18 güç devresi Kafes tipi konnektör - esnek kablo uçsuz 2 1 mm² AWG 17 kontrol devresi Kafes tipi konnektör - esnek kablo uçsuz 2 1 mm² AWG 17 güç devresi |
İşaretleme | CE |
Çalışma konumu | Dikey +/- 10 derece |
Yükseklik | 100 mm |
Genişlik | 23 mm |
Derinlik | 100 mm |
Ürün ağırlığı | 0,16 kg |
Uyumluluk kodu | ATS01N1 |
Motor power range AC-3 | 0…0,5 kW -de 200…240 V 1 faz 0…0,5 kW -de 200…240 V 3 faz 0,55…1 kW -de 200…240 V 3 faz 1,1…2 kW -de 380…440 V 3 faz |
Motor yolverici tipi | Soft starter |
Elektromanyetik uyumluluk | Conducted and radiated emissions level B conforming to CISPR 11 Conducted and radiated emissions level B conforming to IEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 EMC immunity conforming to EN 50082-1 EMC immunity conforming to EN 50082-2 Harmonics conforming to IEC 1000-3-2 Harmonics conforming to IEC 1000-3-4 Radyo elektrik alanlarının yol açtığı iletimli parazitlere bağışıklık seviye 3 'e uygunIEC 61000-4-6 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Mikro kesilmeler ve gerilim dalgalanmaları 'e uygunIEC 61000-4-11 Voltage/current impulse level 3 conforming to IEC 61000-4-5 |
Standartlar | EN/IEC 60947-4-2 |
Ürün sertifikaları | CSA GOST C-Tick UL CCC Yolverici için motor delta terminaline kabloyla bağlanmış B44.1-96/ASME A17.5 |
IP koruma derecesi | IP20 |
Kirletme derecesi | 2 conforming to EN/IEC 60947-4-2 |
Titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
Darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
Bağıl nem | 5…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3 |
Çalışma için ortam hava sıcaklığı | -10…40 °C (olmadan) 40…50 °C (°C başına % 2 akım düşüşüyle) |
Depolama için ortam hava sıcaklığı | -25…70 °C 'e uygunEN/IEC 60947-4-2 |
Çalışma yüksekliği | <= 1000 m olmadan > 1000 m with current derating of 2.2 % per additional 100 m |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 175 g |
Paket 1 Yükseklik | 2,5 cm |
Paket 1 genişliği | 10,3 cm |
Paket 1 Uzunluk | 10,5 cm |
Birim paket türü 2 | S02 |
Paketteki birim sayısı 2 | 36 |
Paket 2 Ağırlığı | 6,491 kg |
Paket 2 Yükseklik | 15 cm |
Paket 2 genişliği | 30 cm |
Paket 2 Uzunluk | 40 cm |
