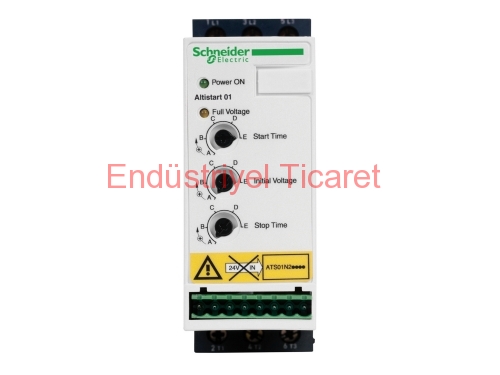

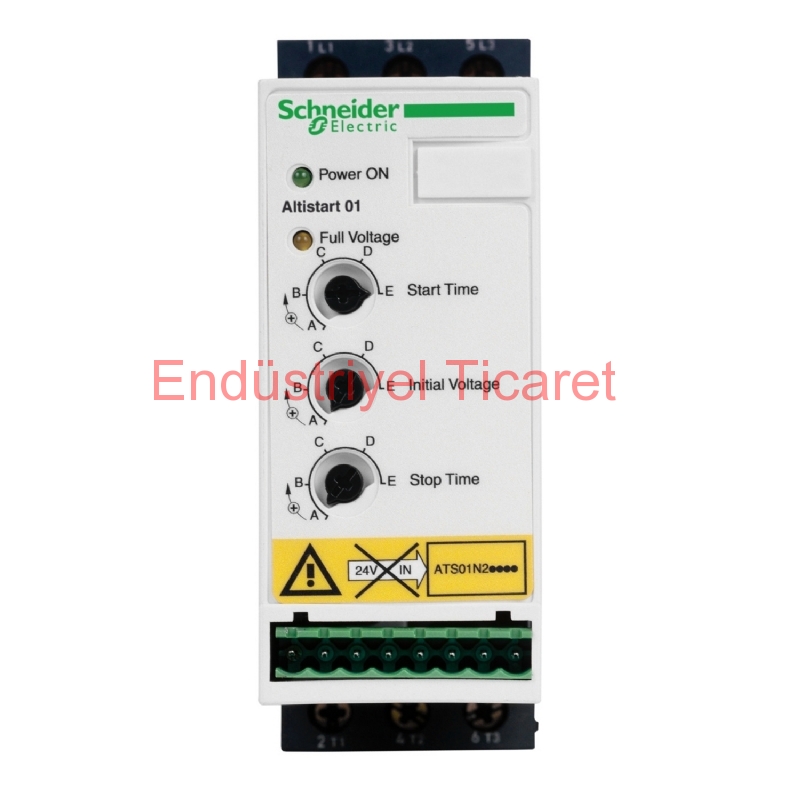

Ürün serisi | Altistart 01 |
Ürün ya da bileşen tipi | Yumuşak yolverici |
Ürün varış yeri | Asenkron motorlar |
Ürüne özel uygulama | Basit makine |
Ürün grubu | ATS01 |
Fazların ağ sayısı | 3 faz |
[Us] nominal besleme gerilimi | 380...415 V - 10...10 % |
Motor gücü kW | 4 kW, 3 faz -de 380...415 V |
IcL yolverici değeri | 9 A |
Kullanım kategorisi | AC-53B conforming to EN/IEC 60947-4-2 |
Akım tüketimi | 45 A at nominal load |
Başlatma tipi | Gerilim rampası ile yolverme |
W cinsinden güç dağılımı | 4 W at full load and at end of starting 94 W in transient state |
Montaj stili | Soğutma bloklu |
Kullanılabilir işlev | Entegre bypas |
Besleme gerilimi limitleri | 342…456 V |
Besleme frekansı | 50...60 Hz - 5...5 % |
Şebeke frekansı | 47,5...63 Hz |
Çıkış gerilimi | <= güç besleme gerilimi |
Kontrol devresi gerilimi | Yolvericide dahili olarak bulunur |
Yolverme süresi | 1 s / 100 5 s / 20 10 s / 10 Adjustable from 1 to 10 s |
Yavaşlama süresi semb | 1 ile 10 sn arasında ayarlanabilir |
Yolverme torku | Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır |
Dijital giriş tipi | Logic (LI1, LI2, BOOST) stop, run and boost on start-up functions <= 8 mA 27 kOhm |
Dijital giriş gerilimi | 24...40 V |
Dijital giriş lojiği | Positive LI1, LI2, BOOST at State 0: < 5 V and <= 0.2 mA at State 1: > 13 V, >= 0.5 mA |
Dijital çıkış akımı | 2 A DC-13 3 A AC-15 |
Dijital çıkış tipi | Open collector logic LO1 end of starting signal Röle çıkışları R1A, R1C NA |
Dijital çıkış gerilimi | 24 V (voltage limits: 6...30 V) open collector logic |
Minimum anahtarlama akımı | 10 mA at 6 V DC for relay outputs |
Maksimum anahtarlama akımı | Relay outputs: 2 A at 250 V AC cos phi = 0.5 and L/R = 20 ms inductive load Relay outputs: 2 A at 30 V DC cos phi = 0.5 and L/R = 20 ms inductive load |
Ekran tipi | 1 LED (yeşil) için yolverici başlatıldı 1 LED (yellow) for nominal voltage reached |
Sıkma torku | 0,5 N.m 1,9…2,5 N.m |
Elektrikli bağlantı | 4 mm screw clamp terminal - rigid 1 1...10 mm² AWG 8 power circuit Screw connector - rigid 1 0.5...2.5 mm² AWG 14 control circuit 4 mm screw clamp terminal - rigid 2 1...6 mm² AWG 10 power circuit Screw connector - rigid 2 0.5...1 mm² AWG 17 control circuit Screw connector - flexible with cable end 1 0.5...1.5 mm² AWG 16 control circuit 4 mm screw clamp terminal - flexible without cable end 1 1.5...10 mm² AWG 8 power circuit Screw connector - flexible without cable end 1 0.5...2.5 mm² AWG 14 control circuit 4 mm screw clamp terminal - flexible with cable end 2 1...6 mm² AWG 10 power circuit 4 mm screw clamp terminal - flexible without cable end 2 1.5...6 mm² AWG 10 power circuit Screw connector - flexible without cable end 2 0.5...1.5 mm² AWG 16 control circuit |
İşaretleme | CE |
Çalışma konumu | Dikey +/- 10 derece |
Yükseklik | 124 mm |
Genişlik | 45 mm |
Derinlik | 131 mm |
Ürün ağırlığı | 0,42 kg |
Uyumluluk kodu | ATS01N2 |
Motor power range AC-3 | 4…6 kW -de 380…440 V 3 faz |
Motor yolverici tipi | Soft starter |
Elektromanyetik uyumluluk | Conducted and radiated emissions level B conforming to CISPR 11 Conducted and radiated emissions level B conforming to IEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 EMC immunity conforming to EN 50082-1 EMC immunity conforming to EN 50082-2 Harmonics conforming to IEC 1000-3-2 Harmonics conforming to IEC 1000-3-4 Radyo elektrik alanlarının yol açtığı iletimli parazitlere bağışıklık seviye 3 'e uygunIEC 61000-4-6 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Mikro kesilmeler ve gerilim dalgalanmaları 'e uygunIEC 61000-4-11 Voltage/current impulse level 3 conforming to IEC 61000-4-5 |
Standartlar | EN/IEC 60947-4-2 |
Ürün sertifikaları | GOST Yolverici için motor delta terminaline kabloyla bağlanmış B44.1-96/ASME A17.5 CCC CSA C-Tick UL |
IP koruma derecesi | IP20 |
Kirletme derecesi | 2 conforming to EN/IEC 60947-4-2 |
Titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
Darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
Bağıl nem | 5…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3 |
Çalışma için ortam hava sıcaklığı | -10…40 °C (olmadan) 40…50 °C (°C başına % 2 akım düşüşüyle) |
Depolama için ortam hava sıcaklığı | -25…70 °C 'e uygunEN/IEC 60947-4-2 |
Çalışma yüksekliği | <= 1000 m olmadan > 1000 m with current derating of 2.2 % per additional 100 m |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 535 g |
Paket 1 Yükseklik | 5,3 cm |
Paket 1 genişliği | 15,2 cm |
Paket 1 Uzunluk | 17,3 cm |
