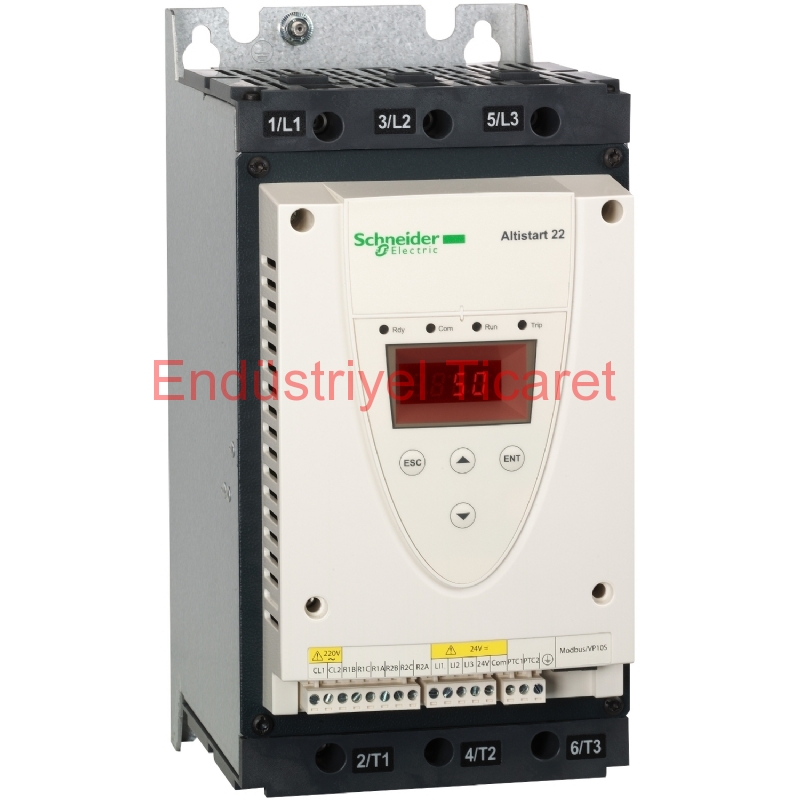

ATS22D75Q-ALTISTART YUMUŞAK YOLVERİCİ - ATS22 - 75A
377 0.0
23318.53 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

ATS22D75Q-ALTISTART YUMUŞAK YOLVERİCİ - ATS22 - 75A

Stok KoduATS22D75Q
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 19.432,11  + KDV
Kdv Dahil 23.318,53  43.443,12
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Altistart 22
Ürün ya da bileşen tipi Yumuşak yolverici
Ürün varış yeri Asenkron motorlar
Ürüne özel uygulama Pumps and fans
Bileşen adı ATS22
Fazların ağ sayısı 3 faz
[Us] nominal besleme gerilimi 230...440 V - 15...10 %
Motor gücü kW 37 kW 400 V
37 kW 440 V
18.5 kW 230 V
Fabrika ayarı akımı 69 A
W cinsinden güç dağılımı 63 W standart uygulamalar için
Kullanım kategorisi AC-53A
Başlatma tipi Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır)
IcL yolverici değeri 75 A for connection in the motor supply line for standard applications
IP koruma derecesi IP20

Tamamlayıcı
Montaj stili Soğutma bloklu
Kullanılabilir işlev Dahili bypas
Besleme gerilimi limitleri 195…484 V
Besleme frekansı 50...60 Hz - 10...10 %
Şebeke frekansı 45...66 Hz
Cihaz bağlantısı Motor besleme hattında
Motor delta terminallerine
Kontrol devresi gerilimi 230 V - 15...10 % 50/60 Hz
Kontrol devresi tüketimi 20 W
Dijital çıkış sayısı 2
Dijital çıkış tipi Relay outputs R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O
Relay outputs R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O
Minimum anahtarlama akımı 100 mA at 12 V DC (relay outputs)
Maksimum anahtarlama akımı 5 A 250 V AC resistive 1 relay outputs
5 A 30 V DC resistive 1 relay outputs
2 A 250 V AC inductive 0.4 20 ms relay outputs
2 A 30 V DC inductive 7 ms relay outputs
Dijital giriş sayısı 3
Dijital giriş tipi (LI1, LI2, LI3) logic, 5 mA 4.3 kOhm
Dijital giriş gerilimi 24 V <= 30 V
Dijital giriş lojiği Positive logic LI1, LI2, LI3 at State 0: < 5 V and <= 2 mA at State 1: > 11 V, >= 5 mA
Çıkış akımı 0.4...1 Icl adjustable
PTC prob girişi 750 Ohm
Haberleşme port protokolü Modbus
Konnektör tipi 1 RJ45
Haberleşme veri bağlantısı Seri
Fiziksel arayüz RS485 çoklu priz
Iletim hızı 4800, 9600 veya 19200 bps
Kurulu cihaz 31
Koruma tipi Faz hatası: hat
Termal koruma: motor
Termal koruma: yolverici
İşaretleme CE
Soğutmanın tipi Zorlamalı konveksiyon
Çalışma konumu Dikey +/- 10 derece
Yükseklik 295 mm
Genişlik 145 mm
Derinlik 207 mm
Ürün ağırlığı 12 kg
Motor power range AC-3 15…25 kW -de 200…240 V 3 faz
30…50 kW -de 380…440 V 3 faz
Motor yolverici tipi Soft starter

Ortam
Elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Electrostatic discharge level 3 conforming to IEC 61000-4-2
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Voltage/current impulse level 3 conforming to IEC 61000-4-5
Standartlar EN/IEC 60947-4-2
Ürün sertifikaları CSA
UL
GOST
CCC
C-Tick
Titreşim direnci 1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-6
1.5 mm (f= 2…13 Hz) conforming to EN/IEC 60068-2-6
Darbe dayanımı 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27
Gürültü seviyesi 45 dB
Kirletme derecesi Level 2 conforming to IEC 60664-1
Bağıl nem 0…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3
Çalışma için ortam hava sıcaklığı -10…40 °C (olmadan)
40…60 °C (with current derating 2.2 % per °C)
Depolama ortam koşulları -25…70 °C
Çalışma yüksekliği <= 1000 m olmadan
> 1000...< 2000 m with current derating of 2.2 % per additional 100 m

Packing Units
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 8,356 kg
Paket 1 Yükseklik 23,5 cm
Paket 1 genişliği 31 cm
Paket 1 Uzunluk 36 cm
Birim paket türü 2 P06
Paketteki birim sayısı 2 6
Paket 2 Ağırlığı 63,136 kg
Paket 2 Yükseklik 73,5 cm
Paket 2 genişliği 80 cm
Paket 2 Uzunluk 60 cm

Offer Sustainability
Sürdürülebilir teklif durumu Green Premium ürünü
