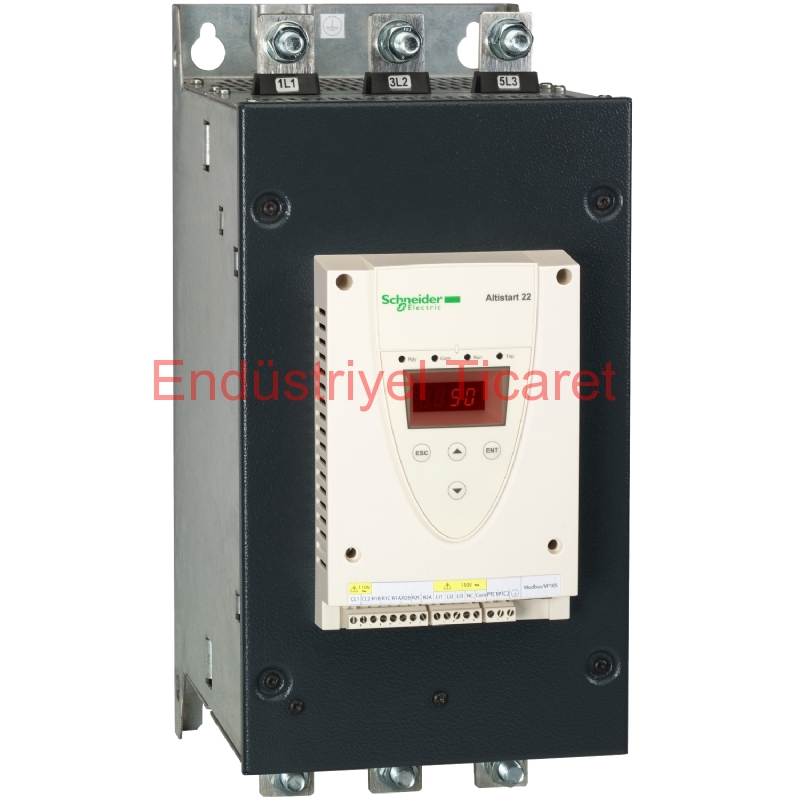

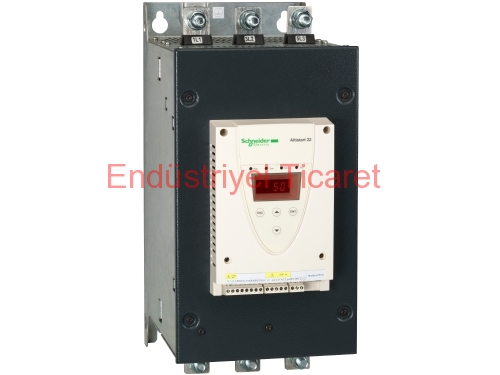

Ürün serisi | Altistart 22 |
Ürün ya da bileşen tipi | Yumuşak yolverici |
Ürün varış yeri | Asenkron motorlar |
Ürüne özel uygulama | Pumps and fans |
Bileşen adı | ATS22 |
Fazların ağ sayısı | 3 faz |
[Us] nominal besleme gerilimi | 230...440 V - 15...10 % |
Motor gücü kW | 110 kW 400 V 110 kW 440 V 55 kW 230 V |
Fabrika ayarı akımı | 195 A |
W cinsinden güç dağılımı | 117 W for standard applications |
Kullanım kategorisi | AC-53A |
Başlatma tipi | Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır) |
IcL yolverici değeri | 210 A for connection in the motor supply line for standard applications |
IP koruma derecesi | IP00 |
Montaj stili | Soğutma bloklu |
Kullanılabilir işlev | Dahili bypas |
Besleme gerilimi limitleri | 195…484 V |
Besleme frekansı | 50...60 Hz - 10...10 % |
Şebeke frekansı | 45...66 Hz |
Cihaz bağlantısı | Motor delta terminallerine Motor besleme hattında |
Kontrol devresi gerilimi | 230 V - 15...10 % 50/60 Hz |
Kontrol devresi tüketimi | 20 W |
Dijital çıkış sayısı | 2 |
Dijital çıkış tipi | Relay outputs R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O Relay outputs R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O |
Minimum anahtarlama akımı | 100 mA at 12 V DC (relay outputs) |
Maksimum anahtarlama akımı | 5 A 250 V AC resistive 1 relay outputs 5 A 30 V DC resistive 1 relay outputs 2 A 250 V AC inductive 0.4 20 ms relay outputs 2 A 30 V DC inductive 7 ms relay outputs |
Dijital giriş sayısı | 3 |
Dijital giriş tipi | (LI1, LI2, LI3) logic, 5 mA 4.3 kOhm |
Dijital giriş gerilimi | 24 V <= 30 V |
Dijital giriş lojiği | Positive logic LI1, LI2, LI3 at State 0: < 5 V and <= 2 mA at State 1: > 11 V, >= 5 mA |
Çıkış akımı | 0.4...1 Icl adjustable |
PTC prob girişi | 750 Ohm |
Haberleşme port protokolü | Modbus |
Konnektör tipi | 1 RJ45 |
Haberleşme veri bağlantısı | Seri |
Fiziksel arayüz | RS485 çoklu priz |
Iletim hızı | 4800, 9600 veya 19200 bps |
Kurulu cihaz | 31 |
Koruma tipi | Faz hatası: hat Termal koruma: motor Termal koruma: yolverici |
İşaretleme | CE |
Soğutmanın tipi | Zorlamalı konveksiyon |
Çalışma konumu | Dikey +/- 10 derece |
Yükseklik | 425 mm |
Genişlik | 206 mm |
Derinlik | 299 mm |
Ürün ağırlığı | 33 kg |
Motor power range AC-3 | 55…100 kW at 200…240 V 3 phases 110…220 kW at 380…440 V 3 phases |
Motor yolverici tipi | Soft starter |
Elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Voltage/current impulse level 3 conforming to IEC 61000-4-5 |
Standartlar | EN/IEC 60947-4-2 |
Ürün sertifikaları | CCC UL GOST CSA C-Tick |
Titreşim direnci | 1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-6 1.5 mm (f= 2…13 Hz) conforming to EN/IEC 60068-2-6 |
Darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
Gürültü seviyesi | 56 dB |
Kirletme derecesi | Level 2 conforming to IEC 60664-1 |
Bağıl nem | 0…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3 |
Çalışma için ortam hava sıcaklığı | -10…40 °C (olmadan) 40…60 °C (with current derating 2.2 % per °C) |
Depolama ortam koşulları | -25…70 °C |
Çalışma yüksekliği | <= 1000 m olmadan > 1000...< 2000 m with current derating of 2.2 % per additional 100 m |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 24,5 kg |
Paket 1 Yükseklik | 46 cm |
Paket 1 genişliği | 40 cm |
Paket 1 Uzunluk | 60 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
