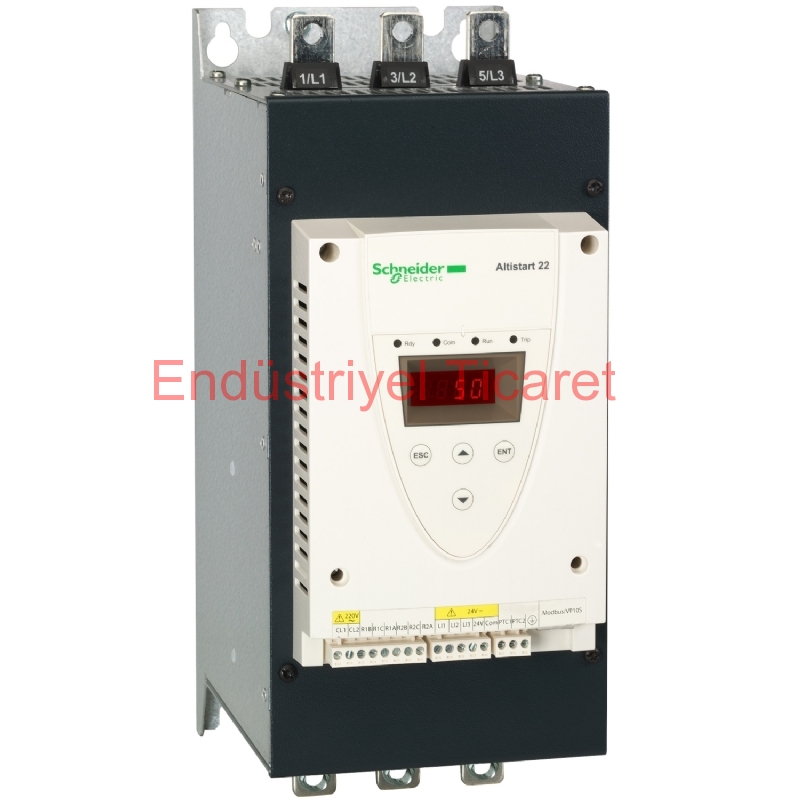

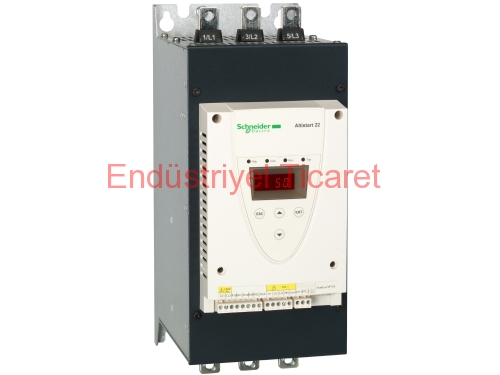

ATS22C11Q-ALTISTART YUMUŞAK YOLVERİCİ - ATS22 - 100A

Stok KoduATS22C11Q

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 30.592,88 + KDV

Kdv Dahil 36.711,46 68.394,55

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Altistart 22
Ürün ya da bileşen tipi	Yumuşak yolverici
Ürün varış yeri	Asenkron motorlar
Ürüne özel uygulama	Pumps and fans
Bileşen adı	ATS22
Fazların ağ sayısı	3 faz
[Us] nominal besleme gerilimi	230...440 V - 15...10 %
Motor gücü kW	39 kW 230 V 55 kW 400 V 55 kW 440 V
Fabrika ayarı akımı	100 A
W cinsinden güç dağılımı	73 W for standard applications
Kullanım kategorisi	AC-53A
Başlatma tipi	Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır)
IcL yolverici değeri	110 A için motor besleme hattında bağlantı standart uygulamalar için
IP koruma derecesi	IP20

Tamamlayıcı

Montaj stili	Soğutma bloklu
Kullanılabilir işlev	Dahili bypas
Besleme gerilimi limitleri	195…484 V
Besleme frekansı	50...60 Hz - 10...10 %
Şebeke frekansı	45...66 Hz
Cihaz bağlantısı	Motor besleme hattında Motor delta terminallerine
Kontrol devresi gerilimi	230 V - 15...10 % 50/60 Hz
Kontrol devresi tüketimi	20 W
Dijital çıkış sayısı	2
Dijital çıkış tipi	Relay outputs R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O Relay outputs R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O
Minimum anahtarlama akımı	100 mA at 12 V DC (relay outputs)
Maksimum anahtarlama akımı	5 A 250 V AC resistive 1 relay outputs 5 A 30 V DC resistive 1 relay outputs 2 A 250 V AC inductive 0.4 20 ms relay outputs 2 A 30 V DC inductive 7 ms relay outputs
Dijital giriş sayısı	3
Dijital giriş tipi	(LI1, LI2, LI3) logic, 5 mA 4.3 kOhm
Dijital giriş gerilimi	24 V <= 30 V
Dijital giriş lojiği	Positive logic LI1, LI2, LI3 at State 0: < 5 V and <= 2 mA at State 1: > 11 V, >= 5 mA
Çıkış akımı	0.4...1 Icl adjustable
PTC prob girişi	750 Ohm
Haberleşme port protokolü	Modbus
Konnektör tipi	1 RJ45
Haberleşme veri bağlantısı	Seri
Fiziksel arayüz	RS485 çoklu priz
Iletim hızı	4800, 9600 veya 19200 bps
Kurulu cihaz	31
Koruma tipi	Faz hatası: hat Termal koruma: motor Termal koruma: yolverici
İşaretleme	CE
Soğutmanın tipi	Zorlamalı konveksiyon
Çalışma konumu	Dikey +/- 10 derece
Yükseklik	356 mm
Genişlik	150 mm
Derinlik	229,5 mm
Ürün ağırlığı	18 kg
Motor power range AC-3	30…50 kW at 200…240 V 3 phases 55…100 kW at 380…440 V 3 phases
Motor yolverici tipi	Soft starter

Ortam

Elektromanyetik uyumluluk	Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Voltage/current impulse level 3 conforming to IEC 61000-4-5
Standartlar	EN/IEC 60947-4-2
Ürün sertifikaları	UL CSA GOST C-Tick CCC
Titreşim direnci	1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-6 1.5 mm (f= 2…13 Hz) conforming to EN/IEC 60068-2-6
Darbe dayanımı	15 gn için 11 ms 'e uygunEN/IEC 60068-2-27
Gürültü seviyesi	56 dB
Kirletme derecesi	Level 2 conforming to IEC 60664-1
Bağıl nem	0…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3
Çalışma için ortam hava sıcaklığı	-10…40 °C (olmadan) 40…60 °C (with current derating 2.2 % per °C)
Depolama ortam koşulları	-25…70 °C
Çalışma yüksekliği	<= 1000 m olmadan > 1000...< 2000 m with current derating of 2.2 % per additional 100 m

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	12,868 kg
Paket 1 Yükseklik	25 cm
Paket 1 genişliği	33 cm
Paket 1 Uzunluk	41 cm
Birim paket türü 2	P06
Paketteki birim sayısı 2	4
Paket 2 Ağırlığı	64,472 kg
Paket 2 Yükseklik	73,5 cm
Paket 2 genişliği	80 cm
Paket 2 Uzunluk	60 cm

Offer Sustainability

Sürdürülebilir teklif durumu

Green Premium ürünü

Ürün Dökümanları

Altistart 22_ATS22C11Q - ürün veri sayfası ATS22_Catalog - Katalog ATS22_Çevresel Ürün Profili - Çevresel Ürün Profili ATS22_Quick_Start_Annex_Talimat Sayfaları - Talimat Sayfası ATS22_Quick_Start_Kullanıcı Kılavuzu - Kullanma kılavuzu
