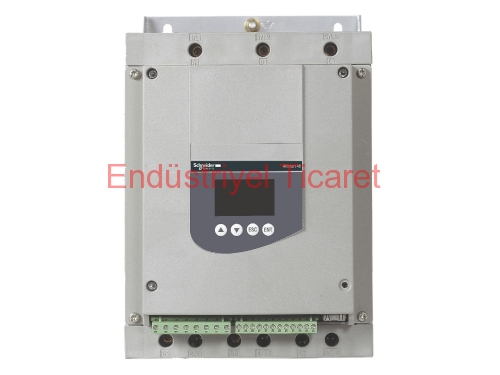

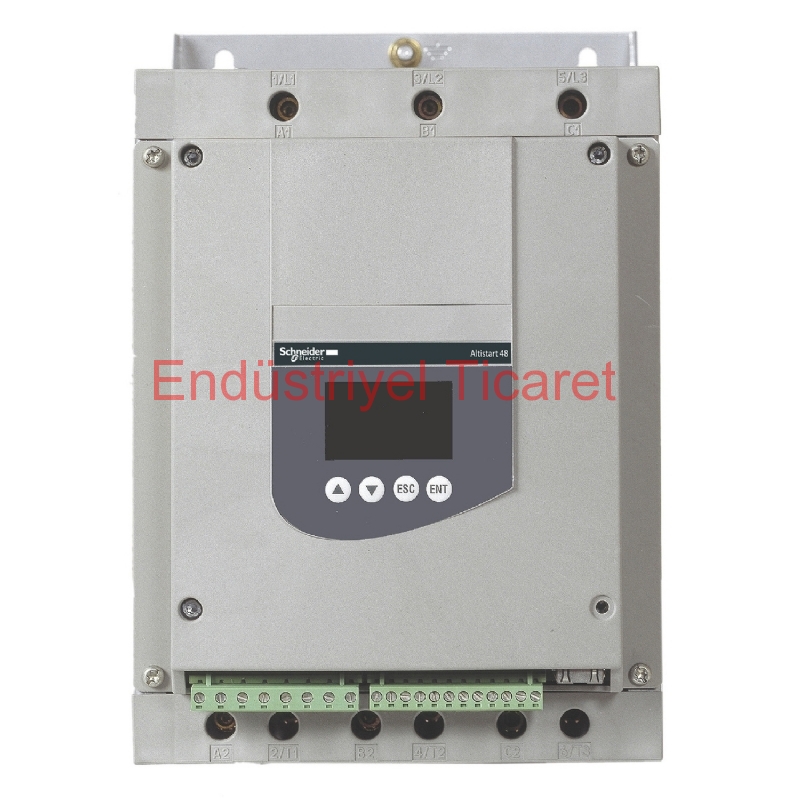

Ürün serisi | Altistart 48 |
Ürün ya da bileşen tipi | Yumuşak yolverici |
Ürün varış yeri | Asenkron motorlar |
Ürüne özel uygulama | Heavy duty industry and pumps |
Ürün grubu | ATS48 |
Power supply voltage | 230...415 V - 15...10 % |
Motor gücü kW | 9 kW -de 230 V motor besleme hattında bağlantı ağır uygulamalar için 11 kW -de 230 V motor besleme hattında bağlantı standart uygulamalar için 18,5 kW -de 230 V motor delta terminallerine bağlantı ağır uygulamalar için 18,5 kW -de 400 V motor besleme hattında bağlantı ağır uygulamalar için 22 kW -de 230 V motor delta terminallerine bağlantı standart uygulamalar için 22 kW -de 400 V motor besleme hattında bağlantı standart uygulamalar için 30 kW -de 400 V motor delta terminallerine bağlantı ağır uygulamalar için 45 kW -de 400 V motor delta terminallerine bağlantı standart uygulamalar için |
W cinsinden güç dağılımı | 116 W ağır uygulamalar için 142 W standart uygulamalar için |
Kullanım kategorisi | AC-53A |
Başlatma tipi | Moment kontrolü ile yolverme (akım 5 In ile sınırlandırılmıştır) |
Icl nominal current | 47 A için motor besleme hattında bağlantı ağır uygulamalar için 47 A için motor besleme hattında bağlantı standart uygulamalar için 81 A için motor delta terminallerine bağlantı ağır uygulamalar için 81 A için motor delta terminallerine bağlantı standart uygulamalar için |
Montaj stili | Soğutma bloklu |
Kullanılabilir işlev | Harici bypas (opsiyonel) |
Power supply frequency | 50...60 Hz - 5...5 % |
Power supply frequency limits | 47,5...63 Hz |
Cihaz bağlantısı | Motor delta terminallerine Motor besleme hattında |
Dijital çıkış sayısı | 2 |
Dijital çıkış tipi | (LO1) lojik çıkış 0 V ortak yapılandırılabilir (LO2) lojik çıkış 0 V ortak yapılandırılabilir (R1) röle çıkışları hata rölesi NA (R2) röle çıkışları yolverme rölesinin sonu NA (R3) röle çıkışları motorla çalışır NA |
Çıkış mutlak doğruluk hassasiyeti | +/- 5 % |
Minimum anahtarlama akımı | 10 mA at 6 V DC for relay outputs |
Maksimum anahtarlama akımı | Lojik çıkış 0,2 A -de 30 V DC Röle çıkışları 1,8 A -de 230 V AC endüktif yük, cos phi = 0,5 20 ms Röle çıkışları 1,8 A -de 30 V DC endüktif yük, cos phi = 0,5 20 ms |
Dijital giriş sayısı | 5 |
Dijital giriş tipi | PTC, 750 Ohm -de 25 °C (Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm |
Dijital giriş gerilimi | 24 V <= 30 V |
Dijital giriş lojiği | Pozitif lojik Durdur, Çalıştır, LI3, LI4 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA |
Starting current | 0.4...1.3 Icl ayarlanabilir |
Analog çıkış tipi | Akım çıkışı AO: 0-20 mA veya 4-20 mA, empedans <500 Ohm |
Haberleşme port protokolü | Modbus |
Konnektör tipi | 1 RJ45 |
Haberleşme veri bağlantısı | Seri |
Fiziksel arayüz | RS485 çoklu priz |
Iletim hızı | 4800, 9600 veya 19200 bps |
Max nodes number | 31 |
Koruma tipi | Faz hatası: hat Termal koruma: motor Termal koruma: yolverici |
İşaretleme | CE |
Çalışma konumu | Dikey +/- 10 derece |
Yükseklik | 275 mm |
Genişlik | 160 mm |
Derinlik | 190 mm |
Ürün ağırlığı | 4,9 kg |
Motor power range AC-3 | 15…25 kW -de 200…240 V 3 faz 30…50 kW -de 380…440 V 3 faz 7…11 kW -de 200…240 V 3 faz 15…25 kW -de 380…440 V 3 faz |
Motor yolverici tipi | Soft starter |
Elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Conducted and radiated emissions level B conforming to IEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Electrostatic discharge level 3 conforming to IEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Voltage/current impulse level 3 conforming to IEC 61000-4-5 |
Standartlar | EN/IEC 60947-4-2 |
Ürün sertifikaları | UL TCF NOM 117 GOST CCC CSA DNV C-Tick SEPRO |
Gürültü seviyesi | 52 dB |
Bağıl nem | 0…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3 |
Çalışma için ortam hava sıcaklığı | 40…60 °C (with current derating of 2 % per °C) -10…40 °C (olmadan) |
Depolama ortam koşulları | -25…70 °C |
Çalışma yüksekliği | <= 1000 m olmadan > 1000...2000 m ek 100 m başına % 2,2 akım düşüşüyle |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 5,742 kg |
Paket 1 Yükseklik | 28,5 cm |
Paket 1 genişliği | 26 cm |
Paket 1 Uzunluk | 37 cm |
Birim paket türü 2 | P06 |
Paketteki birim sayısı 2 | 8 |
Paket 2 Ağırlığı | 58,936 kg |
Paket 2 Yükseklik | 73,5 cm |
Paket 2 genişliği | 80 cm |
Paket 2 Uzunluk | 60 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
