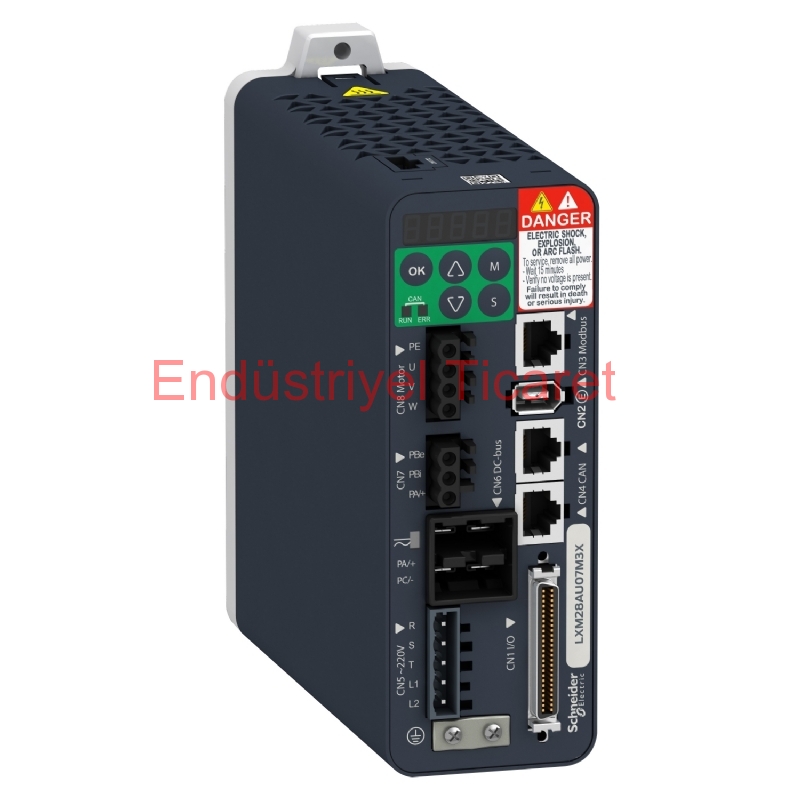

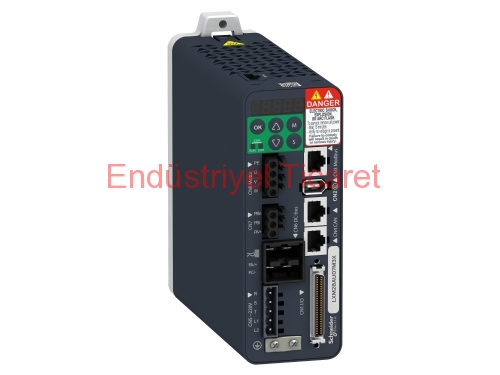

Ürün serisi | Lexium 28 |
Ürün ya da bileşen tipi | Hareket servo sürücü |
Ürün grubu | LXM28A |
Sürücü biçimi | Compact housing |
Hat akımı | 1,2 A, THDI 239,2 % -de 220 V, monofaze 1,2 A, THDI 212,7 % -de 220 V, trifaze |
Fazların ağ sayısı | Trifaze Monofaze |
[Us] nominal besleme gerilimi | 220 V (- 10...15 %) for three phase 220 V (- 20...15 %) for single phase |
Besleme gerilimi limitleri | 200…255 V three phase 170…255 V single phase |
Besleme frekansı | 50/60 Hz - 5...5 % |
Şebeke frekansı | 47,5...63 Hz |
EMC filtresi | EMC filtresi olmadan |
Sürekli çıkış akımı | 0,9 A -de 16 kHz |
Çıkış akımı 3s tepe | 2,7 A -de 220 V |
Sürekli güç | 100 W -de 220 V |
Nominal güç | 0,1 kW -de 220 V 16 kHz |
Anahtarlama frekansı | 16 kHz |
Aşırı gerilim kategorisi | III |
Maximum leakage current | 1,3 mA |
Çıkış gerilimi | <= güç besleme gerilimi |
Elektrik yalıtımı | Güç ve kontrol arasında |
Kablonun tipi | Shielded motor cable (temperature: 0…55 °C) copper |
Elektrikli bağlantı | Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (L1-L2) Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (R, S, T) Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (U, V, W, PE) Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (PA/+, PBe) |
Dijital giriş sayısı | 8 programmable (CN1) 1 pulse train input (PTI) (CN1) 2 fast capture (CN1) 1 safety function STO (CN9) |
Dijital giriş gerilimi | 24 V DC for logic |
Dijital giriş lojiği | Positive or negative (CN1) |
Dijital çıkış sayısı | 5 logic output (CN1) at 12...24 V DC 1 pulse train output (PTO) (CN1) |
Dijital çıkış gerilimi | 12...24 V DC |
Dijital çıkış lojiği | Positive or negative (CN1) |
Analog giriş sayısı | 2 |
Mutlak doğruluk hatası | 0.1 % |
Analog giriş tipi | V_REF gerilim analog girişi: - 10...10 V, empedans: 10 kOhm, çözünürlük: 14 bit T_REF gerilim analog girişi |
Kontrol sinyali tipi | Servo motor encoder feedback CN2 |
Koruma tipi | Against reverse polarity: inputs signal Against short-circuits: outputs signal Overcurrent: motor Overvoltage: motor Undervoltage: motor Overheating: motor Overload: motor Overspeed: motor |
Güvenlik fonksiyonu | STO (güvenli tork kapatma), entegre |
Güvenlik seviyesi | SIL 2 conforming to IEC 61800-5-2: 2007 SIL 2 conforming to IEC 61508-1: 2010 PL d/category 3 conforming to EN/ISO 13849-1: 2008 SIL 2 conforming to EN/ISO 13849-1: 2009/AC SIL 2 conforming to EN 60204-1: 2006 SIL 2 conforming to EN 60204-1: 2009/A1 SIL 2 conforming to EN 60204-1: 2010/AC SIL 2 conforming to IEC 62061: 2012 |
Haberleşme arayüzü | CANopen, entegre CANmotion, entegre |
Konnektörün tipi | RJ45 (CN4) için CANopen, CANmotion |
Erişim yöntemi | Slave |
Iletim hızı | 250 kbit/s veriyolu uzunlugu için 100…250 m için CANopen, CANmotion 500 kbit/s veriyolu uzunlugu için 4…100 m için CANopen, CANmotion 1 Mbit/s veriyolu uzunlugu için 4 m için CANopen, CANmotion |
Adreslerin sayısı | 1…127 for CANopen, CANmotion |
Fiziksel arayüz | RS485 for Modbus Serial line slave |
Durum LED'i | Charge: 1 LED (kırmızı) RUN: 1 LED (yeşil) Hata: 1 LED (kırmızı) |
Sinyalleme fonksiyonu | Servo status and fault codes five 7-segment display units |
İşaretleme | CSA CULus CE |
Soğutmanın tipi | Doğal konveksiyon |
Çalışma konumu | Dikey |
Ürün uyumluluğu | Servo motor BCH2 (40 mm, 2 motor yigini) -de 100 W |
Genişlik | 55 mm |
Yükseklik | 150 mm |
Derinlik | 146 mm |
Ürün ağırlığı | 1 kg |
Çıkış akımı 3s tepe 2 | 2,7 A -de 220 V |
Çıkış akımı 3s tepe 3 | 2,7 A -de 220 V |
Elektromanyetik uyumluluk | Conducted emission - test level: level 3 category C3 conforming to EN/IEC 61800-3 |
Standartlar | EN/IEC 61800-5-1 |
Ürün sertifikaları | CE CSA CULus |
IP koruma derecesi | IP20 |
Titreşim direnci | 3M4 amplitude = 3 mm (f = 9…200 Hz) conforming to IEC 60721-3-3 |
Darbe dayanımı | 10 gn, type I conforming to IEC 60721-3-3 |
Bağıl nem | 5…95 % without condensation |
Nominal çalışma ortam sıcaklığı | 0…55 °C |
Depolama ortam koşulları | -25…65 °C |
Çalışma yüksekliği | <= 1000 m olmadan > 1000...2000 m 1 % per 100 m |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 1,26 kg |
Paket 1 Yükseklik | 7,5 cm |
Paket 1 genişliği | 23 cm |
Paket 1 Uzunluk | 23,7 cm |
Birim paket türü 2 | S03 |
Paketteki birim sayısı 2 | 5 |
Paket 2 Ağırlığı | 7,033 kg |
Paket 2 Yükseklik | 30 cm |
Paket 2 genişliği | 30 cm |
Paket 2 Uzunluk | 40 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
