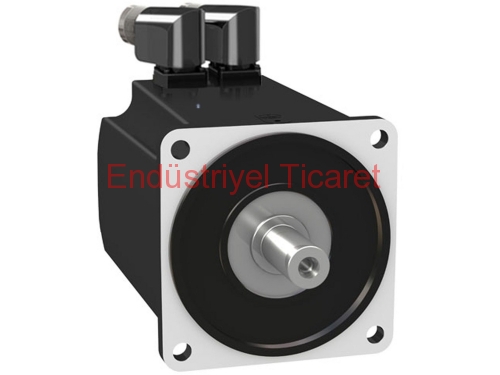

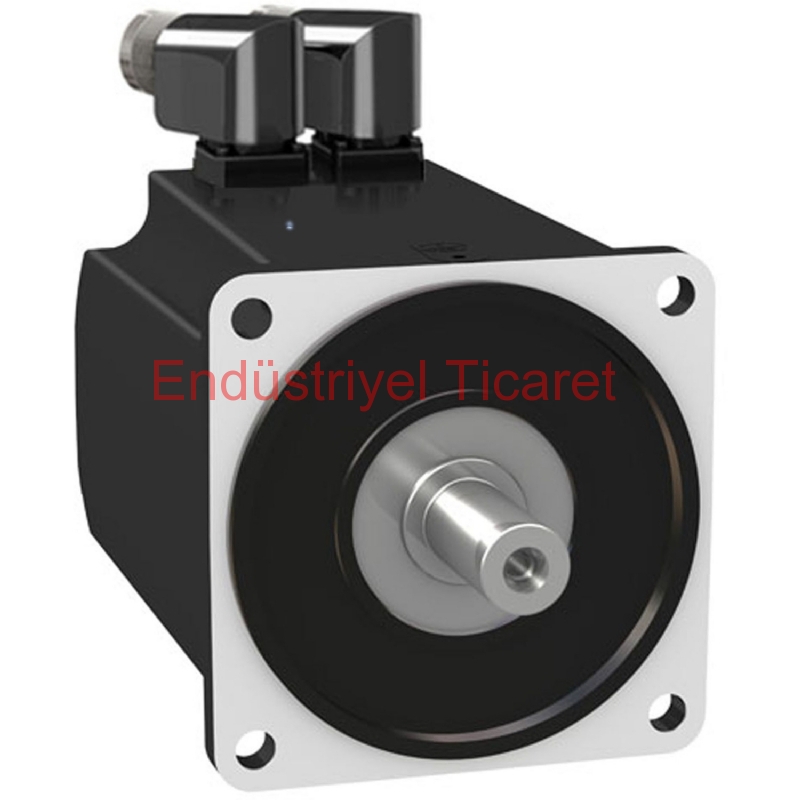

Ürün ya da bileşen tipi | Servo motor |
Ürün grubu | BMH |
Maksimum mekanik hız | 4000 rpm |
Sürekli durma torku | 18.5 N.m for LXM32.D72N4 at 24 A, 400 V, three phase 18.5 N.m for LXM32.D72N4 at 24 A, 480 V, three phase |
Tepe durma torku | 50.3 N.m for LXM32.D72N4 at 24 A, 400 V, three phase 50.3 N.m for LXM32.D72N4 at 24 A, 480 V, three phase |
Nominal çıkış gücü | 3500 W for LXM32.D72N4 at 24 A, 400 V, three phase 3500 W for LXM32.D72N4 at 24 A, 480 V, three phase |
Nominal tork | 12.2 N.m for LXM32.D72N4 at 24 A, 400 V, three phase 12.2 N.m for LXM32.D72N4 at 24 A, 480 V, three phase |
Nominal hız | 3000 rpm for LXM32.D72N4 at 24 A, 400 V, three phase 3000 rpm for LXM32.D72N4 at 24 A, 480 V, three phase |
Ürün uyumluluğu | LXM32.D72N4 at 400...480 V three phase |
Şaft ucu | Kilitli |
IP koruma derecesi | IP54 standard |
Hız geri besleme çözünürlüğü | 32768 nokta/dönüş |
Frenleme | Olmadan |
Montaj desteği | Uluslararası standart flanş |
Elektrikli bağlantı | Döndürülebilir sağa açılı konnektörler |
Seri uyumluluğu | Lexium 32 |
[Us] nominal besleme gerilimi | 480 V |
Fazların ağ sayısı | Trifaze |
Sürekli durma akımı | 16,83 A |
Sürekli güç | 4,44 W |
Maksimum akım Irms | 57.4 A for LXM32.D72N4 |
Maksimum kalıcı akım | 57,4 A |
Ikinci şaft | Ikinci şaft ucu olmadan |
Şaft çapı | 24 mm |
Şaft uzunluğu | 50 mm |
Anahtar genişliği | 40 mm |
Geri besleme tipi | Tek dönüşlü SinCos Hiperface |
Motor flanş boyutu | 140 mm |
Motor yığını sayısı | 2 |
Tork sabiti | 1.1 N.m/A at 120 °C |
Geri emf sabiti | 70.7 V/krpm at 120 °C |
Motor kutuplarının sayısı | 10 |
Rotor ataleti | 32 kg.cm² |
Stator direnci | 0.23 Ohm at 20 °C |
Stator endüktansı | 3 mH at 20 °C |
Stator elektrik süresi sabiti | 13 ms at 20 °C |
Maksimum radyal güç Fr | 2240 N at 1000 rpm 1780 N at 2000 rpm 1550 N at 3000 rpm |
Maksimum eksenel güç Fa | 0,2 x Fr |
Soğutmanın tipi | Doğal konveksiyon |
Uzunluk | 192 mm |
Ortalama bilezik çapı | 130 mm |
Ortalama bilezik derinliği | 3,5 mm |
Montaj deliklerinin sayısı | 4 |
Montaj delik çapı | 11 mm |
Montaj deliklerinin dairesel çapı | 165 mm |
Ürün ağırlığı | 12 kg |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 13,776 kg |
Paket 1 Yükseklik | 20 cm |
Paket 1 genişliği | 27 cm |
Paket 1 Uzunluk | 60 cm |
Birim paket türü 2 | P06 |
Paketteki birim sayısı 2 | 8 |
Paket 2 Ağırlığı | 118,708 kg |
Paket 2 Yükseklik | 80 cm |
Paket 2 genişliği | 80 cm |
Paket 2 Uzunluk | 60 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
