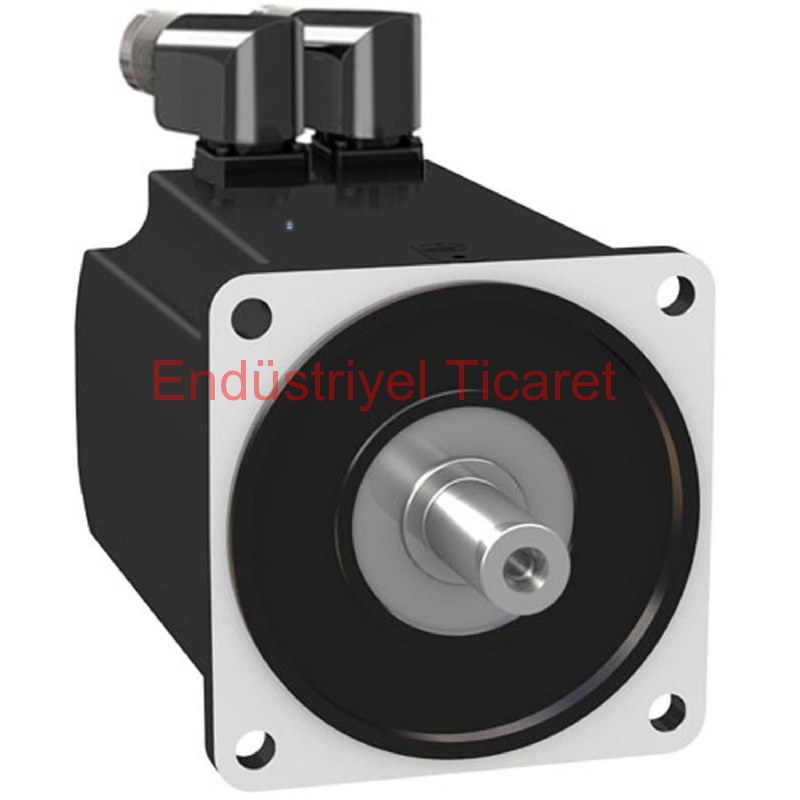

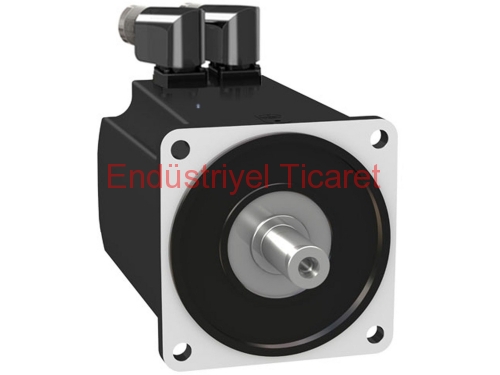

Ürün ya da bileşen tipi | Servo motor |
Ürün grubu | BMH |
Maksimum mekanik hız | 4000 rpm |
Sürekli durma torku | 24 N.m for LXM32.D72N4 at 24 A, 400 V, three phase 24 N.m for LXM32.D72N4 at 24 A, 480 V, three phase |
Tepe durma torku | 71.8 N.m for LXM32.D72N4 at 24 A, 400 V, three phase 71.8 N.m for LXM32.D72N4 at 24 A, 480 V, three phase |
Nominal çıkış gücü | 4700 W for LXM32.D72N4 at 24 A, 400 V, three phase 4700 W for LXM32.D72N4 at 24 A, 480 V, three phase |
Nominal tork | 13.92 N.m for LXM32.D72N4 at 24 A, 400 V, three phase 13.92 N.m for LXM32.D72N4 at 24 A, 480 V, three phase |
Nominal hız | 3000 rpm for LXM32.D72N4 at 24 A, 400 V, three phase 3000 rpm for LXM32.D72N4 at 24 A, 480 V, three phase |
Ürün uyumluluğu | LXM32.D72N4 at 400...480 V three phase |
Şaft ucu | Kilitli |
IP koruma derecesi | IP54 standard |
Hız geri besleme çözünürlüğü | 32768 nokta/dönüş |
Frenleme | Olmadan |
Montaj desteği | Uluslararası standart flanş |
Elektrikli bağlantı | Döndürülebilir sağa açılı konnektörler |
Seri uyumluluğu | Lexium 32 |
[Us] nominal besleme gerilimi | 480 V |
Fazların ağ sayısı | Trifaze |
Sürekli durma akımı | 18 A |
Sürekli güç | 4,8 W |
Maksimum akım Irms | 62.3 A for LXM32.D72N4 |
Maksimum kalıcı akım | 62,3 A |
Ikinci şaft | Ikinci şaft ucu olmadan |
Şaft çapı | 24 mm |
Şaft uzunluğu | 50 mm |
Anahtar genişliği | 40 mm |
Geri besleme tipi | Tek dönüşlü SinCos Hiperface |
Motor flanş boyutu | 140 mm |
Motor yığını sayısı | 3 |
Tork sabiti | 1.34 N.m/A at 120 °C |
Geri emf sabiti | 85.9 V/krpm at 120 °C |
Motor kutuplarının sayısı | 10 |
Rotor ataleti | 47,5 kg.cm² |
Stator direnci | 0.22 Ohm at 20 °C |
Stator endüktansı | 3 mH at 20 °C |
Stator elektrik süresi sabiti | 13.6 ms at 20 °C |
Maksimum radyal güç Fr | 2420 N at 1000 rpm 1920 N at 2000 rpm 1680 N at 3000 rpm |
Maksimum eksenel güç Fa | 0,2 x Fr |
Soğutmanın tipi | Doğal konveksiyon |
Uzunluk | 232 mm |
Ortalama bilezik çapı | 130 mm |
Ortalama bilezik derinliği | 3,5 mm |
Montaj deliklerinin sayısı | 4 |
Montaj delik çapı | 11 mm |
Montaj deliklerinin dairesel çapı | 165 mm |
Ürün ağırlığı | 16 kg |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 18 kg |
Paket 1 Yükseklik | 20 cm |
Paket 1 genişliği | 27 cm |
Paket 1 Uzunluk | 60 cm |
Birim paket türü 2 | P06 |
Paketteki birim sayısı 2 | 8 |
Paket 2 Ağırlığı | 152,5 kg |
Paket 2 Yükseklik | 80 cm |
Paket 2 genişliği | 80 cm |
Paket 2 Uzunluk | 60 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
