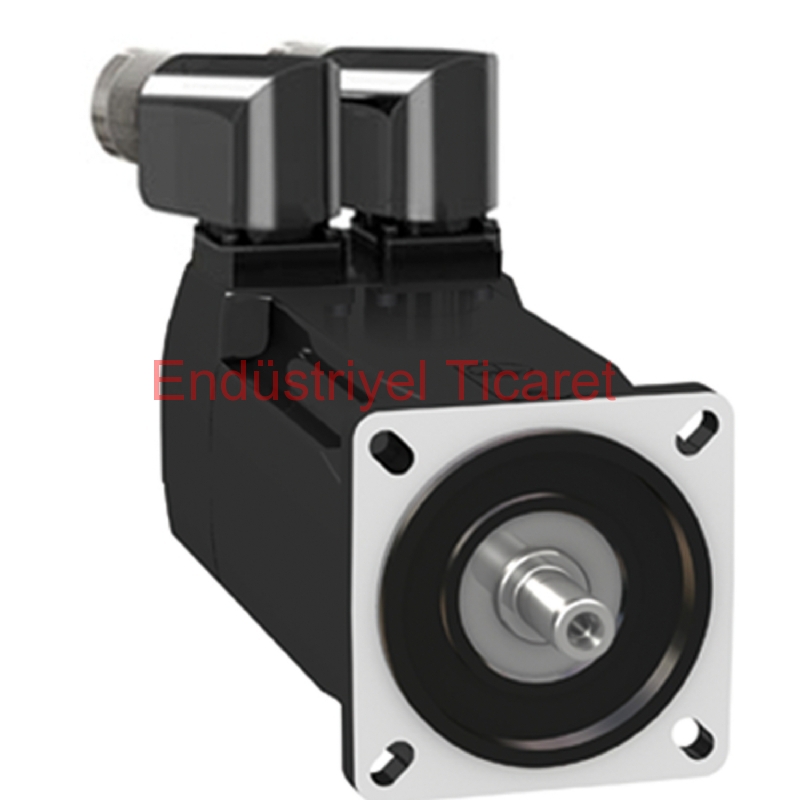

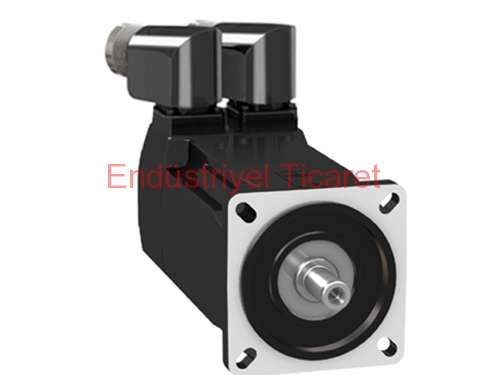

Ürün ya da bileşen tipi | Servo motor |
Ürün grubu | BMH |
Maksimum mekanik hız | 8000 rpm |
Sürekli durma torku | 1.2 N.m for LXM32.U60N4 at 1.5 A, 400 V, three phase 1.2 N.m for LXM32.U60N4 at 1.5 A, 480 V, three phase 1.4 N.m for LXM32.D12N4 at 3 A, 400 V, three phase 1.4 N.m for LXM32.D12N4 at 3 A, 480 V, three phase |
Tepe durma torku | 4.2 N.m for LXM32.U60N4 at 1.5 A, 400 V, three phase 4.2 N.m for LXM32.U60N4 at 1.5 A, 480 V, three phase 4.2 N.m for LXM32.D12N4 at 3 A, 400 V, three phase 4.2 N.m for LXM32.D12N4 at 3 A, 480 V, three phase |
Nominal çıkış gücü | 350 W for LXM32.U60N4 at 1.5 A, 400 V, three phase 350 W for LXM32.U60N4 at 1.5 A, 480 V, three phase 700 W for LXM32.D12N4 at 3 A, 400 V, three phase 700 W for LXM32.D12N4 at 3 A, 480 V, three phase |
Nominal tork | 1.1 N.m for LXM32.U60N4 at 1.5 A, 400 V, three phase 1.1 N.m for LXM32.U60N4 at 1.5 A, 480 V, three phase 1.3 N.m for LXM32.D12N4 at 3 A, 400 V, three phase 1.3 N.m for LXM32.D12N4 at 3 A, 480 V, three phase |
Nominal hız | 3000 rpm for LXM32.U60N4 at 1.5 A, 400 V, three phase 3000 rpm for LXM32.U60N4 at 1.5 A, 480 V, three phase 5000 rpm for LXM32.D12N4 at 3 A, 400 V, three phase 5000 rpm for LXM32.D12N4 at 3 A, 480 V, three phase |
Ürün uyumluluğu | LXM32.U60N4 at 400...480 V three phase LXM32.D12N4 at 400...480 V three phase |
Şaft ucu | Kilitli |
IP koruma derecesi | IP54 standard |
Hız geri besleme çözünürlüğü | 32768 nokta/dönüş |
Frenleme | Olmadan |
Montaj desteği | Uluslararası standart flanş |
Elektrikli bağlantı | Döndürülebilir sağa açılı konnektörler |
Seri uyumluluğu | Lexium 32 |
[Us] nominal besleme gerilimi | 480 V |
Fazların ağ sayısı | Trifaze |
Sürekli durma akımı | 1,78 A |
Sürekli güç | 1,05 W |
Maksimum akım Irms | 6 A for LXM32.U60N4 6 A for LXM32.D12N4 |
Maksimum kalıcı akım | 5,97 A |
Ikinci şaft | Ikinci şaft ucu olmadan |
Şaft çapı | 11 mm |
Şaft uzunluğu | 23 mm |
Anahtar genişliği | 18 mm |
Geri besleme tipi | Tek dönüşlü SinCos Hiperface |
Motor flanş boyutu | 70 mm |
Motor yığını sayısı | 1 |
Tork sabiti | 0.79 N.m/A at 120 °C |
Geri emf sabiti | 50.72 V/krpm at 120 °C |
Motor kutuplarının sayısı | 10 |
Rotor ataleti | 0,59 kg.cm² |
Stator direnci | 8.3 Ohm at 20 °C |
Stator endüktansı | 23.4 mH at 20 °C |
Stator elektrik süresi sabiti | 2.8 ms at 20 °C |
Maksimum radyal güç Fr | 660 N at 1000 rpm 520 N at 2000 rpm 460 N at 3000 rpm 410 N at 4000 rpm 380 N at 5000 rpm 360 N at 6000 rpm |
Maksimum eksenel güç Fa | 0,2 x Fr |
Soğutmanın tipi | Doğal konveksiyon |
Uzunluk | 122 mm |
Ortalama bilezik çapı | 60 mm |
Ortalama bilezik derinliği | 2,5 mm |
Montaj deliklerinin sayısı | 4 |
Montaj delik çapı | 5,5 mm |
Montaj deliklerinin dairesel çapı | 82 mm |
Ürün ağırlığı | 1,6 kg |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 2,206 kg |
Paket 1 Yükseklik | 11 cm |
Paket 1 genişliği | 19 cm |
Paket 1 Uzunluk | 39,5 cm |
Birim paket türü 2 | P06 |
Paketteki birim sayısı 2 | 18 |
Paket 2 Ağırlığı | 48,208 kg |
Paket 2 Yükseklik | 45 cm |
Paket 2 genişliği | 80 cm |
Paket 2 Uzunluk | 60 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
