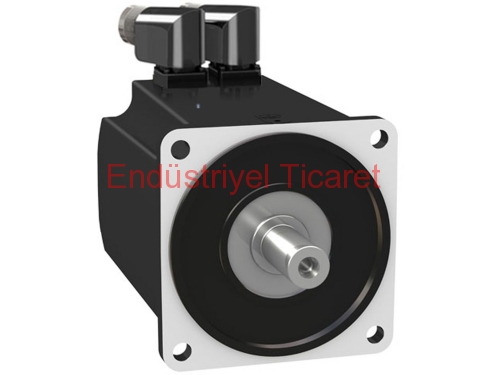

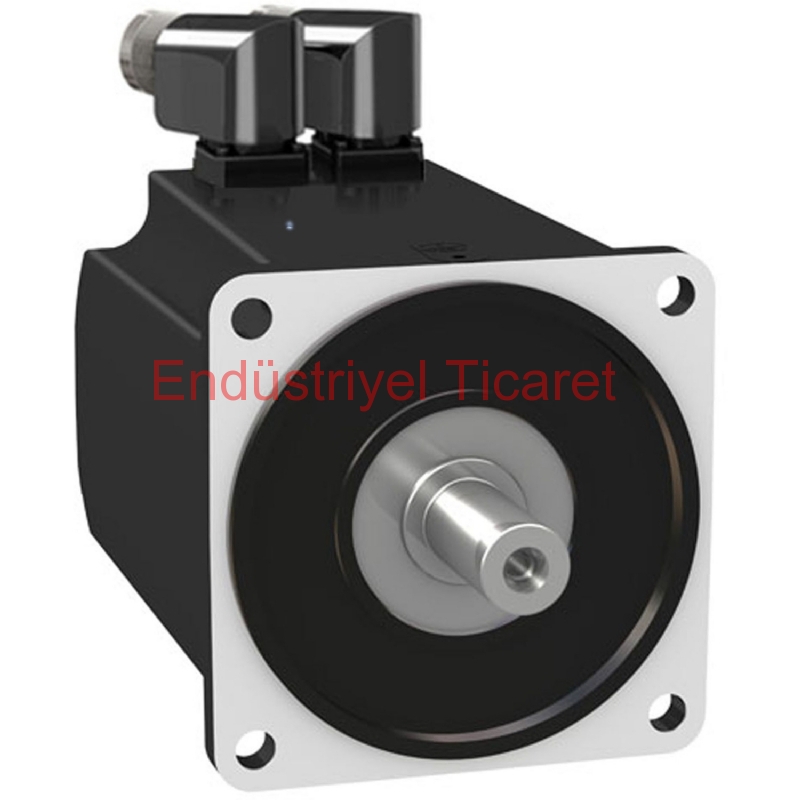

Ürün ya da bileşen tipi | Servo motor |
Ürün grubu | BMH |
Maksimum mekanik hız | 4000 rpm |
Sürekli durma torku | 10.3 N.m for LXM32.D30M2 at 10 A, 230 V, single phase 10.3 N.m for LXM32.D30N4 at 10 A, 400 V, three phase 10.3 N.m for LXM32.D30N4 at 10 A, 480 V, three phase |
Tepe durma torku | 30.8 N.m for LXM32.D30M2 at 10 A, 230 V, single phase 30.8 N.m for LXM32.D30N4 at 10 A, 400 V, three phase 30.8 N.m for LXM32.D30N4 at 10 A, 480 V, three phase |
Nominal çıkış gücü | 1450 W for LXM32.D30M2 at 10 A, 230 V, single phase 2400 W for LXM32.D30N4 at 10 A, 400 V, three phase 2400 W for LXM32.D30N4 at 10 A, 480 V, three phase |
Nominal tork | 6.9 N.m for LXM32.D30M2 at 10 A, 230 V, single phase 7.7 N.m for LXM32.D30N4 at 10 A, 400 V, three phase 7.7 N.m for LXM32.D30N4 at 10 A, 480 V, three phase |
Nominal hız | 2000 rpm for LXM32.D30M2 at 10 A, 230 V, single phase 3000 rpm for LXM32.D30N4 at 10 A, 400 V, three phase 3000 rpm for LXM32.D30N4 at 10 A, 480 V, three phase |
Ürün uyumluluğu | LXM32.D30M2 at 230 V single phase LXM32.D30N4 at 400...480 V three phase |
Şaft ucu | Kilitli |
IP koruma derecesi | IP54 standard |
Hız geri besleme çözünürlüğü | 32768 nokta/dönüş |
Frenleme | Olmadan |
Montaj desteği | Uluslararası standart flanş |
Elektrikli bağlantı | Döndürülebilir sağa açılı konnektörler |
Seri uyumluluğu | Lexium 32 |
[Us] nominal besleme gerilimi | 480 V |
Fazların ağ sayısı | Trifaze |
Sürekli durma akımı | 8,58 A |
Sürekli güç | 2,85 W |
Maksimum akım Irms | 29.8 A for LXM32.D30M2 29.8 A for LXM32.D30N4 |
Maksimum kalıcı akım | 29,8 A |
Ikinci şaft | Ikinci şaft ucu olmadan |
Şaft çapı | 24 mm |
Şaft uzunluğu | 50 mm |
Anahtar genişliği | 40 mm |
Geri besleme tipi | Tek dönüşlü SinCos Hiperface |
Motor flanş boyutu | 140 mm |
Motor yığını sayısı | 1 |
Tork sabiti | 1.2 N.m/A at 120 °C |
Geri emf sabiti | 77.4 V/krpm at 120 °C |
Motor kutuplarının sayısı | 10 |
Rotor ataleti | 16,46 kg.cm² |
Stator direnci | 0.69 Ohm at 20 °C |
Stator endüktansı | 6.7 mH at 20 °C |
Stator elektrik süresi sabiti | 9.7 ms at 20 °C |
Maksimum radyal güç Fr | 1930 N at 1000 rpm 1530 N at 2000 rpm 1340 N at 3000 rpm |
Maksimum eksenel güç Fa | 0,2 x Fr |
Soğutmanın tipi | Doğal konveksiyon |
Uzunluk | 152 mm |
Ortalama bilezik çapı | 130 mm |
Ortalama bilezik derinliği | 3,5 mm |
Montaj deliklerinin sayısı | 4 |
Montaj delik çapı | 11 mm |
Montaj deliklerinin dairesel çapı | 165 mm |
Ürün ağırlığı | 8 kg |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 9,926 kg |
Paket 1 Yükseklik | 20 cm |
Paket 1 genişliği | 26 cm |
Paket 1 Uzunluk | 60 cm |
Birim paket türü 2 | P06 |
Paketteki birim sayısı 2 | 8 |
Paket 2 Ağırlığı | 87,908 kg |
Paket 2 Yükseklik | 80 cm |
Paket 2 genişliği | 80 cm |
Paket 2 Uzunluk | 60 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
