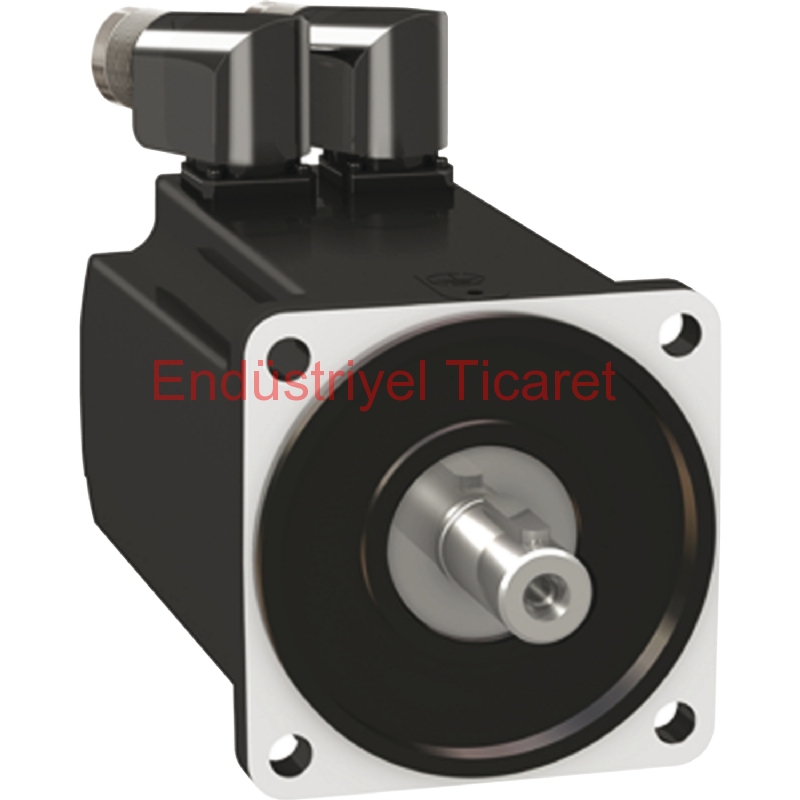

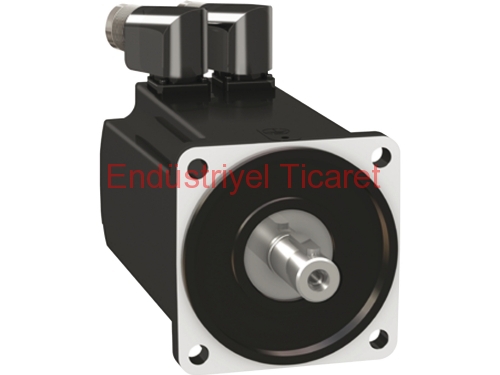

Ürün ya da bileşen tipi | Servo motor |
Ürün grubu | BMH |
Maksimum mekanik hız | 6000 rpm |
Sürekli durma torku | 3.3 N.m for LXM32.D12N4 at 3 A, 400 V, three phase 3.3 N.m for LXM32.D12N4 at 3 A, 480 V, three phase 3.4 N.m for LXM32.D18N4 at 6 A, 400 V, three phase 3.4 N.m for LXM32.D18N4 at 6 A, 480 V, three phase |
Tepe durma torku | 10.8 N.m for LXM32.D12N4 at 3 A, 400 V, three phase 10.8 N.m for LXM32.D12N4 at 3 A, 480 V, three phase 10.8 N.m for LXM32.D18N4 at 6 A, 400 V, three phase 10.8 N.m for LXM32.D18N4 at 6 A, 480 V, three phase |
Nominal çıkış gücü | 800 W for LXM32.D12N4 at 3 A, 400 V, three phase 800 W for LXM32.D12N4 at 3 A, 480 V, three phase 1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze 1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze |
Nominal tork | 1.9 N.m for LXM32.D12N4 at 3 A, 400 V, three phase 1.9 N.m for LXM32.D12N4 at 3 A, 480 V, three phase 3.1 N.m for LXM32.D18N4 at 6 A, 400 V, three phase 3.1 N.m for LXM32.D18N4 at 6 A, 480 V, three phase |
Nominal hız | 4000 rpm for LXM32.D12N4 at 3 A, 400 V, three phase 4000 rpm for LXM32.D12N4 at 3 A, 480 V, three phase 4000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze 4000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze |
Ürün uyumluluğu | LXM32.D12N4 at 400...480 V three phase LXM32.D18N4 at 400...480 V three phase |
Şaft ucu | Kilitli |
IP koruma derecesi | IP54 standard |
Hız geri besleme çözünürlüğü | 32768 nokta/dönüş |
Frenleme | Olmadan |
Montaj desteği | Uluslararası standart flanş |
Elektrikli bağlantı | Döndürülebilir sağa açılı konnektörler |
Seri uyumluluğu | Lexium 32 |
[Us] nominal besleme gerilimi | 480 V |
Fazların ağ sayısı | Trifaze |
Sürekli durma akımı | 3,15 A |
Sürekli güç | 1,76 W |
Maksimum akım Irms | 11.9 A for LXM32.D12N4 11.9 A for LXM32.D18N4 |
Maksimum kalıcı akım | 11,93 A |
Ikinci şaft | Ikinci şaft ucu olmadan |
Şaft çapı | 19 mm |
Şaft uzunluğu | 40 mm |
Anahtar genişliği | 30 mm |
Geri besleme tipi | Tek dönüşlü SinCos Hiperface |
Motor flanş boyutu | 100 mm |
Motor yığını sayısı | 1 |
Tork sabiti | 1.1 N.m/A at 120 °C |
Geri emf sabiti | 70.3 V/krpm at 120 °C |
Motor kutuplarının sayısı | 10 |
Rotor ataleti | 3,19 kg.cm² |
Stator direnci | 3.1 Ohm at 20 °C |
Stator endüktansı | 13.9 mH at 20 °C |
Stator elektrik süresi sabiti | 4.5 ms at 20 °C |
Maksimum radyal güç Fr | 900 N at 1000 rpm 720 N at 2000 rpm 630 N at 3000 rpm 570 N at 4000 rpm 530 N at 5000 rpm |
Maksimum eksenel güç Fa | 0,2 x Fr |
Soğutmanın tipi | Doğal konveksiyon |
Uzunluk | 128,6 mm |
Ortalama bilezik çapı | 95 mm |
Ortalama bilezik derinliği | 3,5 mm |
Montaj deliklerinin sayısı | 4 |
Montaj delik çapı | 9 mm |
Montaj deliklerinin dairesel çapı | 115 mm |
Ürün ağırlığı | 3,34 kg |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 4,574 kg |
Paket 1 Yükseklik | 19 cm |
Paket 1 genişliği | 22 cm |
Paket 1 Uzunluk | 40 cm |
Birim paket türü 2 | P06 |
Paketteki birim sayısı 2 | 12 |
Paket 2 Ağırlığı | 63,625 kg |
Paket 2 Yükseklik | 80 cm |
Paket 2 genişliği | 80 cm |
Paket 2 Uzunluk | 60 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
