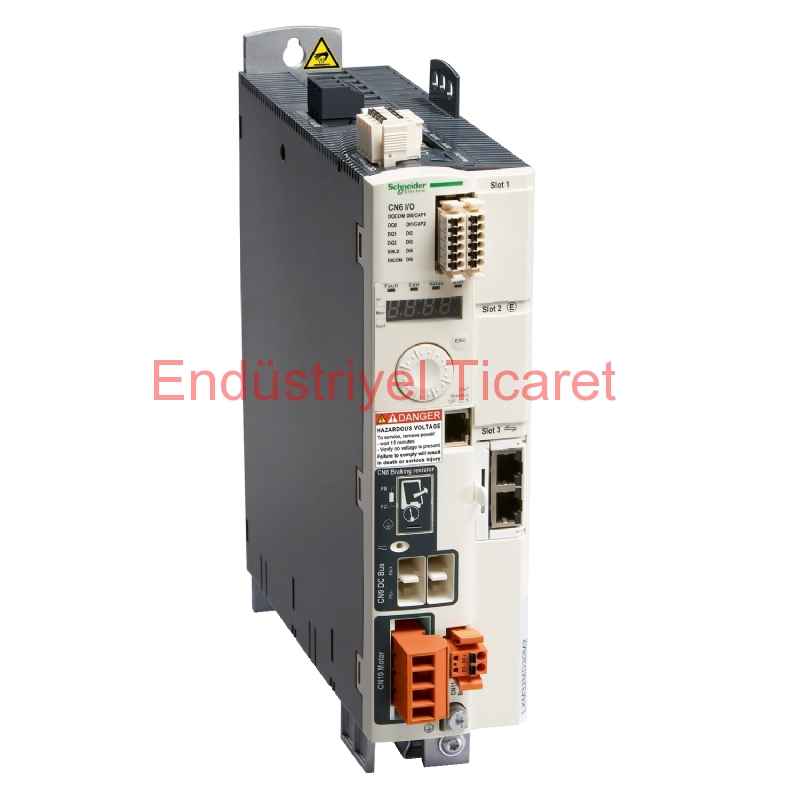

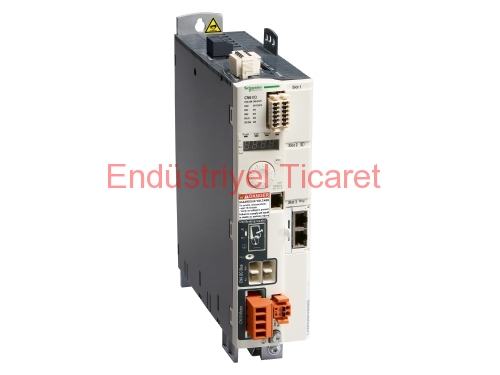

Ürün serisi | Lexium 32 |
Ürün ya da bileşen tipi | Hareket servo sürücü |
Ürün grubu | LXM32M |
Sürücü biçimi | Kitap |
Fazların ağ sayısı | Trifaze |
[Us] nominal besleme gerilimi | 200...240 V - 15...10 % 380...480 V - 15...10 % |
Besleme gerilimi limitleri | 170…264 V 323…528 V |
Besleme frekansı | 50/60 Hz - 5...5 % |
Şebeke frekansı | 47,5...63 Hz |
EMC filtresi | Entegre |
Sürekli çıkış akımı | 24 A -de 8 kHz |
Çıkış akımı 3s tepe | 72 A için 5 s |
Maximum continuous power | 6500 W -de 230 V |
Nominal güç | 5 kW -de 230 V 8 kHz 7 kW -de 400 V |
Hat akımı | 23,5 A, THDI 43 % -de 380 V, harici hat bobini ile 'in1 mH 19,5 A, THDI 55 % -de 480 V, harici hat bobini ile 'in1 mH 14,6 A, THDI 129 % -de 480 V, hat bobini olmadan |
Anahtarlama frekansı | 8 kHz |
Aşırı gerilim kategorisi | III |
Maximum leakage current | 30 mA |
Çıkış gerilimi | <= güç besleme gerilimi |
Elektrik yalıtımı | Güç ve kontrol arasında |
Kablonun tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
Elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8) |
Sıkma torku | CN8: 0,5 N.m |
Dijital giriş sayısı | 2 yakalama ayrık giriş(ler) |
Dijital giriş tipi | Yakalama (CAP terminaller) |
Örnekleme süresi | 0,25 ms |
Dijital giriş gerilimi | 24 V DC için yakalama |
Dijital giriş lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 |
Yanıt süresi | <= 5 ms STO_A grubu, STO_B grubu |
Dijital çıkış sayısı | 3 |
Dijital çıkış tipi | Lojik çikislar (DO)24 V DC |
Dijital çıkış gerilimi | <= 30 V DC |
Dijital çıkış lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
Kontak sıçrama süresi | <= 1 ms için STO_A grubu, STO_B grubu |
Frenleme akımı | 50 mA |
Çıkışta yanıt süresi | 250 µs (DO) için gizli çikislar |
Kontrol sinyali tipi | Darbeli çıkış (PTO) RS422 <500 kHz <100 m |
Koruma tipi | Against reverse polarity: inputs signal |
Güvenlik fonksiyonu | STO (güvenli tork kapatma), entegre |
Güvenlik seviyesi | SIL 3 'e uygunEN/IEC 61508 |
Haberleşme arayüzü | Modbus, entegre |
Konnektörün tipi | RJ45 (CN7 etiketli) için Modbus |
Commissioning port | 2 telli RS485 çoklu priz için Modbus |
Iletim hızı | 9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus |
Adreslerin sayısı | 1…247 için Modbus |
Durum LED'i | Servo sürücü gerilimi: 1 LED (kırmızı) |
Sinyalleme fonksiyonu | Hataların ekranı 7 segment |
İşaretleme | CE |
Çalışma konumu | Dikey +/- 10 derece |
Ürün uyumluluğu | Servo motor BMH (140 mm, 2 motor yigini) |
Genişlik | 108 mm |
Yükseklik | 270 mm |
Derinlik | 237 mm |
Ürün ağırlığı | 4,8 kg |
Elektromanyetik uyumluluk | Iletimli EMC, sınıf A grup 1 'e uygunEN 55011 |
Standartlar | EN/IEC 61800-3 |
Ürün sertifikaları | CSA |
IP koruma derecesi | IP20 'e uygunEN/IEC 60529 |
Titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 |
Darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
Kirletme derecesi | 2 'e uygunEN/IEC 61800-5-1 |
Çevresel özellik | Sınıf 3C1 'e uygunIEC 60721-3-3 |
Bağıl nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
Çalışma için ortam hava sıcaklığı | 0…50 °C 'e uygunUL |
Depolama ortam koşulları | -25…70 °C |
Soğutmanın tipi | Entegre fan |
Çalışma yüksekliği | <= 1000 m olmadan |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 5,506 kg |
Paket 1 Yükseklik | 14,2 cm |
Paket 1 genişliği | 27,6 cm |
Paket 1 Uzunluk | 32,5 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
