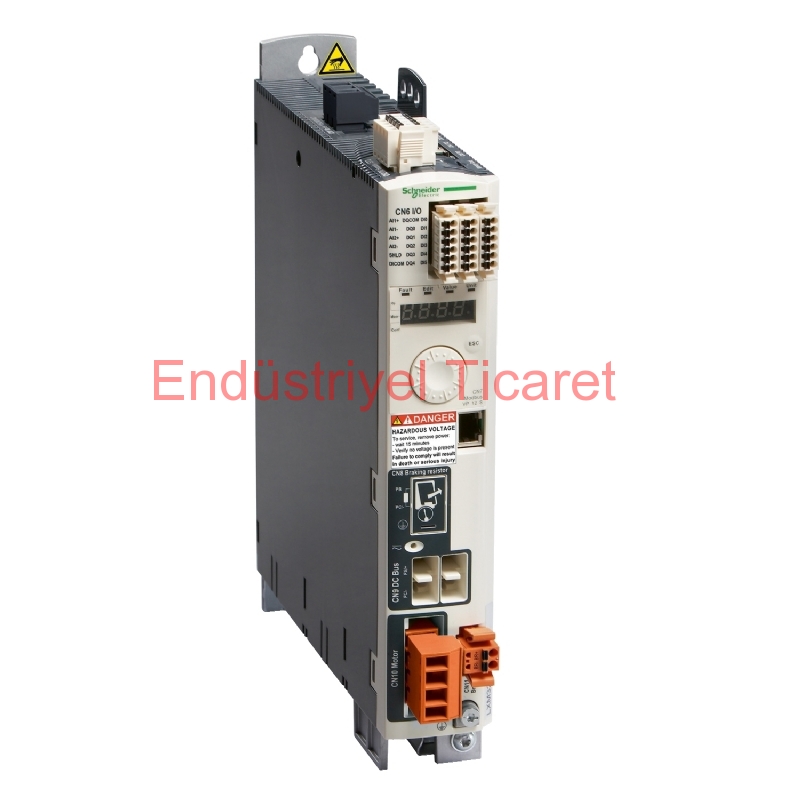

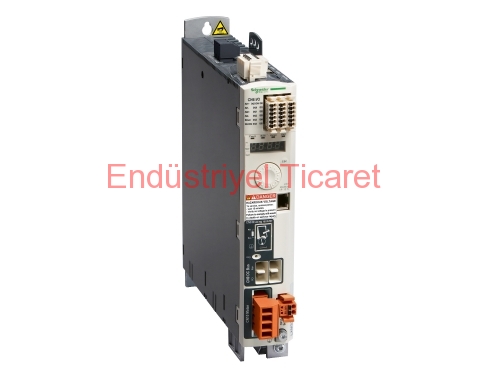

Ürün serisi | Lexium 32 |
Ürün ya da bileşen tipi | Hareket servo sürücü |
Ürün grubu | LXM32C |
Sürücü biçimi | Kitap |
Fazların ağ sayısı | Monofaze |
[Us] nominal besleme gerilimi | 100...120 V - 15...10 % 200...240 V - 15...10 % |
Besleme gerilimi limitleri | 170…264 V 85…132 V |
Besleme frekansı | 50/60 Hz - 5...5 % |
Şebeke frekansı | 47,5...63 Hz |
EMC filtresi | Entegre |
Sürekli çıkış akımı | 3 A -de 8 kHz |
Çıkış akımı 3s tepe | 6 A -de 115 V için 5 s 9 A -de 230 V için 5 s |
Maximum continuous power | 300 W -de 115 V 900 W -de 230 V |
Nominal güç | 0,3 kW -de 115 V 8 kHz 0,5 kW -de 230 V 8 kHz |
Hat akımı | 5,2 A, THDI 90 % -de 115 V, harici hat bobini ile 'in2 mH 6,3 A, THDI 107 % -de 230 V, harici hat bobini ile 'in2 mH 5,4 A, THDI 159 % -de 115 V, hat bobini olmadan 4,5 A, THDI 166 % -de 230 V, hat bobini olmadan |
Anahtarlama frekansı | 8 kHz |
Aşırı gerilim kategorisi | III |
Maximum leakage current | 30 mA |
Çıkış gerilimi | <= güç besleme gerilimi |
Elektrik yalıtımı | Güç ve kontrol arasında |
Kablonun tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
Elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10) |
Sıkma torku | CN8: 0,5 N.m CN1: 0,7 N.m CN10: 0,7 N.m |
Dijital giriş sayısı | 2 safety discrete input(s) 6 lojik ayrık giriş(ler) |
Dijital giriş tipi | Logic (DI terminals) Safety (compliment of STO_A, compliment of STO_B terminals) |
Örnekleme süresi | ANA1+/ANA1-, ANA2+/ANA2-: 0,25 ms analog DI: 0.25 ms discrete |
Dijital giriş gerilimi | 24 V DC for logic 24 V DC for safety |
Dijital giriş lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 Positive (DI) at State 0: > 19 V at State 1: < 9 V conforming to EN/IEC 61131-2 type 1 Positive or negative (DI) at State 0: < 5 V at State 1: > 15 V conforming to EN/IEC 61131-2 type 1 |
Yanıt süresi | <= 5 ms STO_A grubu, STO_B grubu |
Dijital çıkış sayısı | 5 |
Dijital çıkış tipi | Lojik çikislar (DO)24 V DC |
Dijital çıkış gerilimi | <= 30 V DC |
Dijital çıkış lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
Kontak sıçrama süresi | <= 1 ms için STO_A grubu, STO_B grubu 0.25 µs...1.5 ms for DI |
Frenleme akımı | 50 mA |
Analog giriş sayısı | 2 |
Çıkışta yanıt süresi | 250 µs (DO) için gizli çikislar |
Mutlak doğruluk hatası | < +/- % 0,5 |
Doğrusallık hatası | < +/- % 0,1 |
Analog giriş tipi | ANA1+/ANA1-, ANA2+/ANA2- analog giriş: diferansiyel +/- 10 V, empedans: >= 20 Ohm, çözünürlük: 14 bit |
Kontrol sinyali tipi | Servo motor encoder feedback Darbeli çıkış (PTO) RS422 <500 kHz <100 m Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m |
Koruma tipi | Against reverse polarity: inputs signal Against short-circuits: outputs signal |
Güvenlik fonksiyonu | STO (güvenli tork kapatma), entegre |
Güvenlik seviyesi | SIL 3 'e uygunEN/IEC 61508 PL = e 'e uygunISO 13849-1 |
Haberleşme arayüzü | Modbus, entegre |
Konnektörün tipi | RJ45 (CN7 etiketli) için Modbus |
Commissioning port | 2 telli RS485 çoklu priz için Modbus |
Iletim hızı | 9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus |
Adreslerin sayısı | 1…247 için Modbus |
Durum LED'i | Servo sürücü gerilimi: 1 LED (kırmızı) |
Sinyalleme fonksiyonu | Hataların ekranı 7 segment |
İşaretleme | CE |
Çalışma konumu | Dikey +/- 10 derece |
Ürün uyumluluğu | Servo motor BMH (70 mm, 1 motor yigini) Servo motor BSH (70 mm, 1 motor yigini) Servo motor BSH (55 mm, 3 motor yigini) Servo motor BSH (55 mm, 1 motor yigini) Servo motor BSH (55 mm, 2 motor yigini) |
Genişlik | 48 mm |
Yükseklik | 270 mm |
Derinlik | 237 mm |
Ürün ağırlığı | 1,7 kg |
Elektromanyetik uyumluluk | Iletimli EMC, sınıf A grup 1 'e uygunEN 55011 Iletimli EMC, sınıf A grup 2 'e uygunEN 55011 Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3 Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3 Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3 Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2 Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3 1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4 Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011 Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3 |
Standartlar | EN/IEC 61800-3 EN/IEC 61800-5-1 |
Ürün sertifikaları | CSA TÜV UL |
IP koruma derecesi | IP20 'e uygunEN/IEC 60529 IP20 'e uygunEN/IEC 61800-5-1 |
Titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
Darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
Kirletme derecesi | 2 'e uygunEN/IEC 61800-5-1 |
Çevresel özellik | Sınıf 3C1 'e uygunIEC 60721-3-3 |
Bağıl nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
Çalışma için ortam hava sıcaklığı | 0…50 °C 'e uygunUL |
Depolama ortam koşulları | -25…70 °C |
Soğutmanın tipi | Doğal konveksiyon |
Çalışma yüksekliği | <= 1000 m olmadan > 1000...3000 m with conditions |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 2,093 kg |
Paket 1 Yükseklik | 8,5 cm |
Paket 1 genişliği | 33 cm |
Paket 1 Uzunluk | 27,6 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
