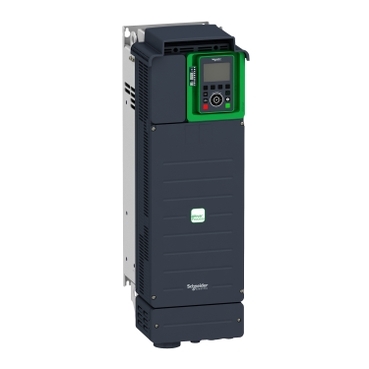

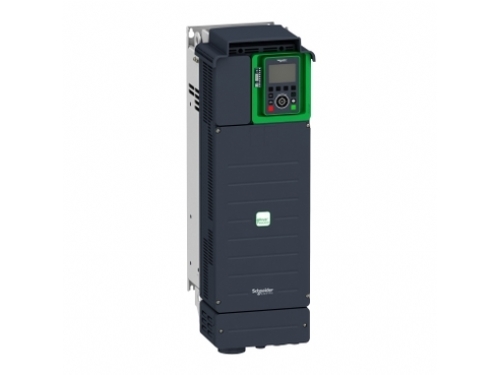

ATV930D30N4-ATVPROCESS HIZ KONTROL CİHAZI IP21 30KW 400V/480V
253 0.0
89284.62 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

ATV930D30N4-ATVPROCESS HIZ KONTROL CİHAZI IP21 30KW 400V/480V

Stok KoduATV930D30N4
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 74.403,85  + KDV
Kdv Dahil 89.284,62  159.436,82
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Altivar Process ATV900
Ürün ya da bileşen tipi Değişken hızlı sürücü
Cihaz uygulaması Endüstriyel uygulama
Ürün grubu ATV930
Model With braking chopper
Standart tip
Ürün varış yeri Asenkron motorlar
Senkron motorlar
EMC filtresi Entegreile 50 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C2
Entegreile 150 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C3
IP koruma derecesi IP21 conforming to IEC 61800-5-1
IP21 conforming to IEC 60529
Koruma sınıfı UL type 1 conforming to UL 508C
Soğutmanın tipi Zorlamalı konveksiyon
Besleme frekansı 50...60 Hz +/- 5 %
Şebeke faz sayısı 3 phases
[Us] nominal besleme gerilimi 380...480 V - 15...10 %
Motor gücü kW 30 kW (normal şart)
22 kW (Ağır şart)
Motor gücü hp 40 hp normal şart
30 hp Ağır şart
Hat akımı 53,3 A -de 380 V (normal şart)
45,9 A -de 480 V (normal şart)
40,5 A -de 380 V (Ağır şart)
35,8 A -de 480 V (Ağır şart)
Muhtemel hat Isc 50 kA
Görünen güç 38,1 kVA -de 480 V (normal şart)
29,8 kVA -de 480 V (Ağır şart)
Sürekli çıkış akımı 61,5 A -de 4 kHz için normal şart
46,3 A -de 4 kHz için Ağır şart
Maksimum geçici akım 73,8 A süresince 60 s (normal şart)
69,5 A süresince 60 s (Ağır şart)
Asenkron motor kontrol profili Sabit tork standartı
Değişken moment standardı
Optimum moment modu
Senkron motor kontrol profili Sabit mıknatıslı motor
Synchronous reluctance motor
Hız kontrol cihazı çıkış frekansı 0,1…599 Hz
Nominal anahtarlama frekansı 4 kHz
Anahtarlama frekansı 2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile
Güvenlik fonksiyonu STO (güvenli tork kapatma) SIL 3
Number of preset speeds 16 önceden ayarlı hız
Haberleşme port protokolü Modbus seri
Ethernet/IP
Modbus TCP
Option module Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
Iletişim modülü için Ethernet Powerlink

Tamamlayıcı
Çıkış gerilimi
Motor kayma kompanzasyonu Bastırılabilir
Otomatik her türlü yük
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Hızlanma ve yavaşlama rampaları Linear adjustable separately from 0.01...9999 s
Durana kadar frenleme DC enjeksiyon ile
Koruma tipi Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Overheating: drive
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Overload of output voltage: drive
Short-circuit protection: drive
Motor phase break: drive
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Overspeed: drive
Kontrol devresinde kesme: sürücü
Frekans çözünürlüğü Ekran birimi: 0,1 Hz
Analog input: 0.012/50 Hz
Elektrikli bağlantı Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Hat tarafı: vidalı terminal 25...50 mm²/AWG 4...AWG 1
Motor: vidalı terminal 25...50 mm²/AWG 4...AWG 1
DC barası: vidalı terminal 25...50 mm²/AWG 4...AWG 1
Konnektörün tipi 2 RJ45 için Ethernet IP/Modbus TCP kontrol bloğunun üzerinde
1 RJ45 için Modbus seri kontrol bloğunun üzerinde
Fiziksel arayüz 2-wire RS 485 for Modbus serial
Iletim çerçevesi RTU for Modbus serial
Iletim hızı 10/100 Mbit/s for Ethernet IP/Modbus TCP
4.8, 9.6, 19.2, 38.4 kbit/s for Modbus serial
Değiştirme modu Half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP
Veri biçimi 8 bits, configurable odd, even or no parity for Modbus serial
Polarizasyon tipi No impedance for Modbus serial
Adreslerin sayısı 1…247 for Modbus serial
Erişim yöntemi Slave Modbus TCP
Besleme External supply for digital inputs: 24 V DC (19…30 V), Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, Internal supply for digital inputs and STO: 24 V DC (21…27 V),
Yerel sinyalleme Yerel diagnostik: 3 LED (tek/iki renkli)
Dahili haberleşme durumu: 5 LED (iki renkli)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)
Genişlik 226 mm
Yükseklik 673 mm
Derinlik 274 mm
Ürün ağırlığı 28 kg
Analog giriş sayısı 3
Analog giriş tipi AI1, AI2, AI3 software-configurable voltage: 0...10 V DC, impedance: 30 kOhm, resolution 12 bits
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
Dijital giriş sayısı 10
Dijital giriş tipi DI1...DI8 programlanabilir, 24 V DC (DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (STOA, STOB safe torque off, 24 V DC ( 2.2 kOhm
Giriş uyumluluğu DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: discrete input level 1 PLC conforming to EN/IEC 61131-2
Dijital giriş lojiği Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Positive logic (source) (STOA, STOB), < 5 V (state 0), > 11 V (state 1)
Analog çıkış sayısı 2
Analog çıkış tipi Software-configurable voltage AQ1, AQ2: 0...10 V DC impedance 470 Ohm, resolution 10 bits
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
Dijital çıkış sayısı 2
Dijital çıkış tipi Lojik çıkış DQ+ 0…1 kHz Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz Lojik çıkış DQ- 0…1 kHz
Örnekleme süresi 2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış
Doğruluk +/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input
+/- 1 % AQ1, AQ2 for a temperature variation 60 °C analog output
Doğrusallık hatası AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input
AQ1, AQ2: +/- 0.2 % for analog output
Maksimum anahtarlama akımı Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkış sayısı 3
Röle çıkış tipi Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yenileme süresi Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms)
Minimum anahtarlama akımı Relay output R1, R2, R3: 5 mA at 24 V DC
Yalıtım Güç ve kontrol arasındaki terminaller
Variable speed drive application selection Mixer Food and beverage processing
Konveyör Food and beverage processing
Shredder Food and beverage processing
Process crane Kaldırma
Thruster Marine
Winch Marine
Press Malzeme işleme (tahta, seramik, taş, pvc, metal)
Extruder Malzeme işleme (tahta, seramik, taş, pvc, metal)
Diğer uygulamalar Mining mineral and metal
Drilling rig Oil and gas
Progressive cavity pump Oil and gas
Rod pump Oil and gas
Swapping pump Oil and gas
Compressor for regasification Oil and gas
Separator Oil and gas
Diğer uygulamalar Oil and gas
Separator Water and waste water
Güç araligi 30…50 kW -de 380…440 V 3 faz
30…50 kW -de 480…500 V 3 faz
Montaj tipi Duvara monte

Ortam
Yalıtım direnci > 1 MOhm 500 V DC for 1 minute to earth
Gürültü seviyesi 71.5 dB conforming to 86/188/EEC
W cinsinden güç dağılımı Natural convection: 93 W at 380 V, switching frequency 4 kHz
Forced convection: 640 W at 380 V, switching frequency 4 kHz
Titreşim direnci 1.5 mm peak to peak (f= 2…13 Hz) conforming to IEC 60068-2-6
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27
Soğutma havası hacmi 240 m3/h
Çalışma konumu Dikey +/- 10 derece
Maximum THDI
Elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Çevresel özellik Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
Dust pollution resistance class 3S3 conforming to EN/IEC 60721-3-3
Kirletme derecesi 2 'e uygunEN/IEC 61800-5-1
Bağıl nem 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
Çalışma için ortam hava sıcaklığı -15…50 °C (without derating)
50…60 °C (değer kaybı faktörü ile)
Depolama ortam koşulları -40…70 °C



GİRİŞ VOLTAJI
380 V
ÇIKIŞ GÜCÜ
18,5 KW - 315 KW
İNVERTÖR TİPİ
BASİT PROJELER KONVEYÖR MAKİNE PROSES AĞIR ŞART MAKİNE PROSES AĞIR ŞART PROSES
HABERLEŞME
MODBUS RTU MODBUS TCP/IP ETHERNET TCP/IP
FRENLEME DİRENCİ
BAĞLANABİLİR
