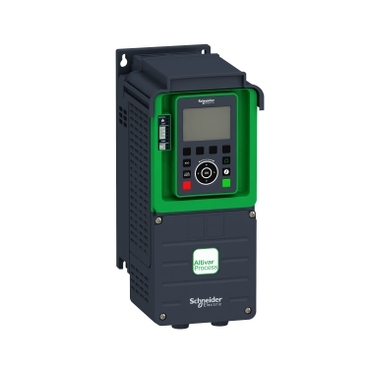

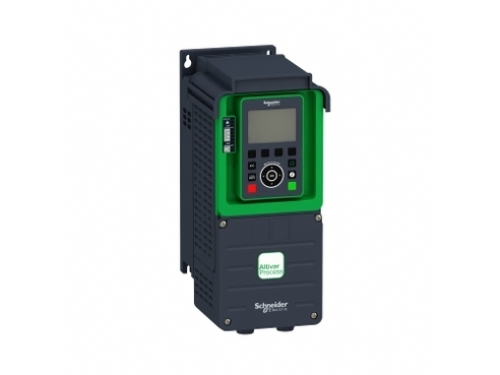

ATV930U40N4-ATVPROCESS HIZ KONTROL CİHAZI IP21 4KW 400V/480V
295 0.0
34513.82 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

ATV930U40N4-ATVPROCESS HIZ KONTROL CİHAZI IP21 4KW 400V/480V

Stok KoduATV930U40N4
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 28.761,51  + KDV
Kdv Dahil 34.513,82  61.631,82
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Altivar Process ATV900
Ürün ya da bileşen tipi Değişken hızlı sürücü
Cihaz uygulaması Endüstriyel uygulama
Ürün grubu ATV930
Model Standart tip
With braking chopper
Ürün varış yeri Senkron motorlar
Asenkron motorlar
EMC filtresi Entegreile 50 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C2
Entegreile 150 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C3
IP koruma derecesi IP21 conforming to IEC 61800-5-1
IP21 conforming to IEC 60529
Koruma sınıfı UL type 1 conforming to UL 508C
Soğutmanın tipi Zorlamalı konveksiyon
Besleme frekansı 50...60 Hz +/- 5 %
Şebeke faz sayısı 3 phases
[Us] nominal besleme gerilimi 380...480 V - 15...10 %
Motor gücü kW 4 kW (normal şart)
3 kW (Ağır şart)
Motor gücü hp 5 hp normal şart
4 hp Ağır şart
Hat akımı 7,6 A -de 380 V (normal şart)
6,7 A -de 480 V (normal şart)
6 A -de 380 V (Ağır şart)
5,4 A -de 480 V (Ağır şart)
Muhtemel hat Isc 50 kA
Görünen güç 5,6 kVA -de 480 V (normal şart)
4,5 kVA -de 480 V (Ağır şart)
Sürekli çıkış akımı 9,3 A -de 4 kHz için normal şart
7,2 A -de 4 kHz için Ağır şart
Maksimum geçici akım 11,2 A süresince 60 s (normal şart)
10,8 A süresince 60 s (Ağır şart)
Asenkron motor kontrol profili Optimum moment modu
Sabit tork standartı
Değişken moment standardı
Senkron motor kontrol profili Sabit mıknatıslı motor
Synchronous reluctance motor
Hız kontrol cihazı çıkış frekansı 0,1…599 Hz
Nominal anahtarlama frekansı 4 kHz
Anahtarlama frekansı 2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile
Güvenlik fonksiyonu STO (güvenli tork kapatma) SIL 3
Number of preset speeds 16 önceden ayarlı hız
Haberleşme port protokolü Modbus seri
Modbus TCP
Ethernet/IP
Option module Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
Iletişim modülü için Ethernet Powerlink

Tamamlayıcı
Çıkış gerilimi <= güç besleme gerilimi
Motor kayma kompanzasyonu Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir
Ayarlanabilir
Otomatik her türlü yük
Hızlanma ve yavaşlama rampaları Linear adjustable separately from 0.01...9999 s
Durana kadar frenleme DC enjeksiyon ile
Koruma tipi Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Overheating: drive
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Overload of output voltage: drive
Short-circuit protection: drive
Motor phase break: drive
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Overspeed: drive
Kontrol devresinde kesme: sürücü
Frekans çözünürlüğü Ekran birimi: 0,1 Hz
Analog input: 0.012/50 Hz
Elektrikli bağlantı Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Line side: screw terminal 2.5...6 mm²/AWG 14...AWG 10
Motor: screw terminal 2.5...6 mm²/AWG 14...AWG 10
DC barası: vidalı terminal 2,5...6 mm²/AWG 14...AWG 10
Konnektörün tipi 2 RJ45 için Ethernet IP/Modbus TCP kontrol bloğunun üzerinde
1 RJ45 için Modbus seri kontrol bloğunun üzerinde
Fiziksel arayüz 2-wire RS 485 for Modbus serial
Iletim çerçevesi RTU for Modbus serial
Iletim hızı 10/100 Mbit/s for Ethernet IP/Modbus TCP
4.8, 9.6, 19.2, 38.4 kbit/s for Modbus serial
Değiştirme modu Half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP
Veri biçimi 8 bits, configurable odd, even or no parity for Modbus serial
Polarizasyon tipi No impedance for Modbus serial
Adreslerin sayısı 1…247 for Modbus serial
Erişim yöntemi Slave Modbus TCP
Besleme External supply for digital inputs: 24 V DC (19…30 V), <1.25 mA, protection type: overload and short-circuit protection
Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection
Internal supply for digital inputs and STO: 24 V DC (21…27 V), <200 mA, protection type: overload and short-circuit protection
Yerel sinyalleme Yerel diagnostik: 3 LED (tek/iki renkli)
Dahili haberleşme durumu: 5 LED (iki renkli)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)
Genişlik 144 mm
Yükseklik 350 mm
Derinlik 206 mm
Ürün ağırlığı 4,6 kg
Analog giriş sayısı 3
Analog giriş tipi AI1, AI2, AI3 software-configurable voltage: 0...10 V DC, impedance: 30 kOhm, resolution 12 bits
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
Dijital giriş sayısı 10
Dijital giriş tipi DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB safe torque off, 24 V DC (<= 30 V), impedance: > 2.2 kOhm
Giriş uyumluluğu DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: discrete input level 1 PLC conforming to EN/IEC 61131-2
Dijital giriş lojiği Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Positive logic (source) (STOA, STOB), < 5 V (state 0), > 11 V (state 1)
Analog çıkış sayısı 2
Analog çıkış tipi Software-configurable voltage AQ1, AQ2: 0...10 V DC impedance 470 Ohm, resolution 10 bits
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
Dijital çıkış sayısı 2
Dijital çıkış tipi Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA
Örnekleme süresi 2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış
Doğruluk +/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input
+/- 1 % AQ1, AQ2 for a temperature variation 60 °C analog output
Doğrusallık hatası AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input
AQ1, AQ2: +/- 0.2 % for analog output
Maksimum anahtarlama akımı Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkış sayısı 3
Röle çıkış tipi Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yenileme süresi Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms)
Minimum anahtarlama akımı Relay output R1, R2, R3: 5 mA at 24 V DC
Yalıtım Güç ve kontrol arasındaki terminaller
Variable speed drive application selection Food and beverage processing Mixer
Food and beverage processing Konveyör
Food and beverage processing Shredder
Kaldırma Process crane
Marine Thruster
Marine Winch
Malzeme işleme (tahta, seramik, taş, pvc, metal) Press
Malzeme işleme (tahta, seramik, taş, pvc, metal) Extruder
Mining mineral and metal Diğer uygulamalar
Oil and gas Drilling rig
Oil and gas Progressive cavity pump
Oil and gas Rod pump
Oil and gas Swapping pump
Oil and gas Compressor for regasification
Oil and gas Separator
Oil and gas Diğer uygulamalar
Water and waste water Separator
Güç araligi 4…6 kW -de 380…440 V 3 faz
4…6 kW -de 480…500 V 3 faz
Montaj tipi Duvara monte



GİRİŞ VOLTAJI
380 V
ÇIKIŞ GÜCÜ
3 KW - 7,5 KW
İNVERTÖR TİPİ
BASİT PROJELER KONVEYÖR MAKİNE PROSES AĞIR ŞART MAKİNE PROSES AĞIR ŞART PROSES
HABERLEŞME
MODBUS RTU MODBUS TCP/IP ETHERNET TCP/IP
FRENLEME DİRENCİ
BAĞLANABİLİR
