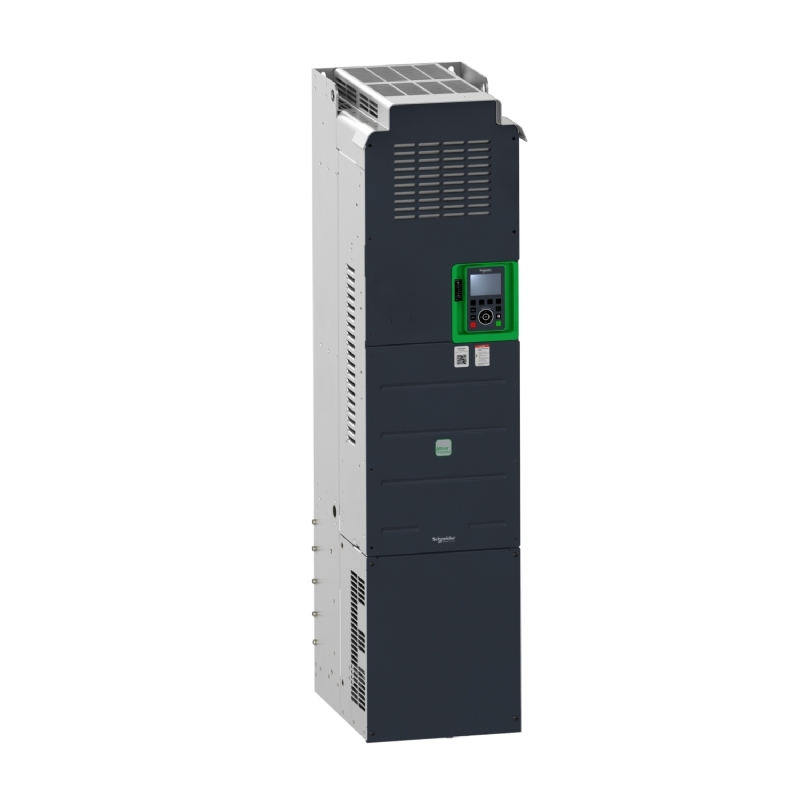

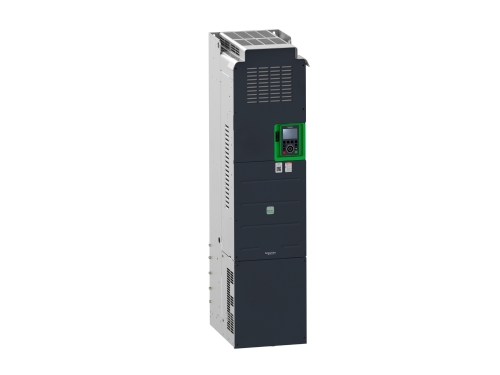

ATV930C13N4-ATVPROCESS HIZ KONTROL CİHAZI IP21 132KW 400V/480V
283 0.0
291411.49 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

ATV930C13N4-ATVPROCESS HIZ KONTROL CİHAZI IP21 132KW 400V/480V

Stok KoduATV930C13N4
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 242.842,91  + KDV
Kdv Dahil 291.411,49  520.377,66
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Altivar Process ATV900
Ürün ya da bileşen tipi Değişken hızlı sürücü
Cihaz uygulaması Endüstriyel uygulama
Ürün grubu ATV930
Model Standart tip
With braking chopper
Ürün varış yeri Senkron motorlar
Asenkron motorlar
EMC filtresi Entegreile 150 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C3
IP koruma derecesi IP20 conforming to IEC 61800-5-1
IP20 conforming to IEC 60529
Koruma sınıfı UL type 1 conforming to UL 508C
Besleme frekansı 50...60 Hz - 5...5 %
Şebeke faz sayısı 3 phases
Monofaze
[Us] nominal besleme gerilimi 380...480 V - 15...10 %
Motor gücü kW 132 kW -de 380...480 V (normal şart)
110 kW -de 380...480 V (Ağır şart)
Motor gücü hp 200 hp -de 380...480 V normal şart
150 hp -de 380...480 V Ağır şart
Hat akımı 237 A -de 380 V (normal şart)
213 A -de 480 V (normal şart)
201 A -de 380 V (Ağır şart)
165 A -de 480 V (Ağır şart)
Muhtemel hat Isc 50 kA
Görünen güç 161,4 kVA -de 380...480 V (normal şart)
121,8 kVA -de 380...480 V (Ağır şart)
Sürekli çıkış akımı 250 A -de 4 kHz için normal şart
211 A -de 4 kHz için Ağır şart
Maksimum geçici akım 300 A süresince 60 s (normal şart)
317 A süresince 60 s (Ağır şart)
Asenkron motor kontrol profili Sabit tork standartı
Değişken moment standardı
Optimum moment modu
Senkron motor kontrol profili Sabit mıknatıslı motor
Synchronous reluctance motor
Hız kontrol cihazı çıkış frekansı 0…500 Hz
Nominal anahtarlama frekansı 2,5 kHz
Anahtarlama frekansı 1...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ile
Haberleşme port protokolü Ethernet IP/Modbus TCP
Modbus
Option module Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü

Tamamlayıcı
Çıkış gerilimi <= güç besleme gerilimi
Motor kayma kompanzasyonu Ayarlanabilir
Otomatik her türlü yük
Bastırılabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Hızlanma ve yavaşlama rampaları Linear adjustable separately from 0.01...9999 s
S, U veya özelleştirilmiş
Durana kadar frenleme DC enjeksiyon ile
Koruma tipi Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Overheating: drive
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Overload of output voltage: drive
Short-circuit protection: drive
Motor phase break: drive
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Overspeed: drive
Kontrol devresinde kesme: sürücü
Frekans çözünürlüğü Ekran birimi: 0,1 Hz
Analog input: 0.012/50 Hz
Elektrikli bağlantı Hat tarafı: vidalı terminal 2 x 70...3 x 120 mm²/2 x AWG 2/0...2 x 300 kcmil
DC barası: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Kontrol: 0,5...1,5 mm²/AWG 20...AWG 16
Konnektörün tipi 2 RJ45 için Ethernet IP/Modbus TCP terminalde
1 RJ45 için Modbus terminalde
Fiziksel arayüz 2-wire RS 485 for Modbus serial
Iletim çerçevesi RTU for Modbus serial
Iletim hızı 10/100 Mbit/s for Ethernet IP/Modbus TCP
4.8, 9.6, 19.2, 38.4 kbit/s for Modbus serial
Veri biçimi 8 bits, configurable odd, even or no parity for Modbus serial
Polarizasyon tipi No impedance for Modbus serial
Adreslerin sayısı 1…247 for Modbus serial
Erişim yöntemi Slave Modbus TCP
Yerel sinyalleme Yerel diagnostik: 3 LED (tek/iki renkli)
5 LED (iki renkli)
2 LED (iki renkli)
1 LED (kırmızı)
Genişlik 320 mm
Yükseklik 1205 mm
Derinlik 393 mm
Ürün ağırlığı 104 kg
Yalıtım Güç ve kontrol arasındaki terminaller

Ortam
Yalıtım direnci > 1 MOhm 500 V DC for 1 minute to earth
Gürültü seviyesi 69,9 dB 'e uygun86/188/EEC
Titreşim direnci 1.5 mm peak to peak (f= 2…13 Hz) conforming to IEC 60068-2-6
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı 6 gn için 11 ms 'e uygunIEC 60068-2-27
Çalışma konumu Dikey +/- 10 derece
Maximum THDI <48 % full load conforming to IEC 61000-3-12
Elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Çevresel özellik Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
Dust pollution resistance class 3S3 conforming to EN/IEC 60721-3-3
Kirletme derecesi 2 'e uygunIEC 61800-5-1
Bağıl nem 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
Çalışma için ortam hava sıcaklığı -15…50 °C (without derating)
50…60 °C (with derating factor)
Depolama ortam koşulları -25…70 °C
Çalışma yüksekliği With current derating above 1000m
Standartlar UL 508C
EN/IEC 61800-3
Environment 1 category C2 EN/IEC 61800-3
Environment 2 category C3 EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
Ürün sertifikaları UL
CSA
TÜV
İşaretleme CE

Packing Units
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 118 kg
Paket 1 Yükseklik 48 cm
Paket 1 genişliği 56 cm
Paket 1 Uzunluk 144 cm

Offer Sustainability
Sürdürülebilir teklif durumu Green Premium ürünü


GİRİŞ VOLTAJI
380 V
ÇIKIŞ GÜCÜ
18,5 KW - 315 KW
İNVERTÖR TİPİ
BASİT PROJELER KONVEYÖR MAKİNE PROSES AĞIR ŞART MAKİNE PROSES AĞIR ŞART PROSES
HABERLEŞME
MODBUS RTU MODBUS TCP/IP ETHERNET TCP/IP
FRENLEME DİRENCİ
BAĞLANABİLİR
