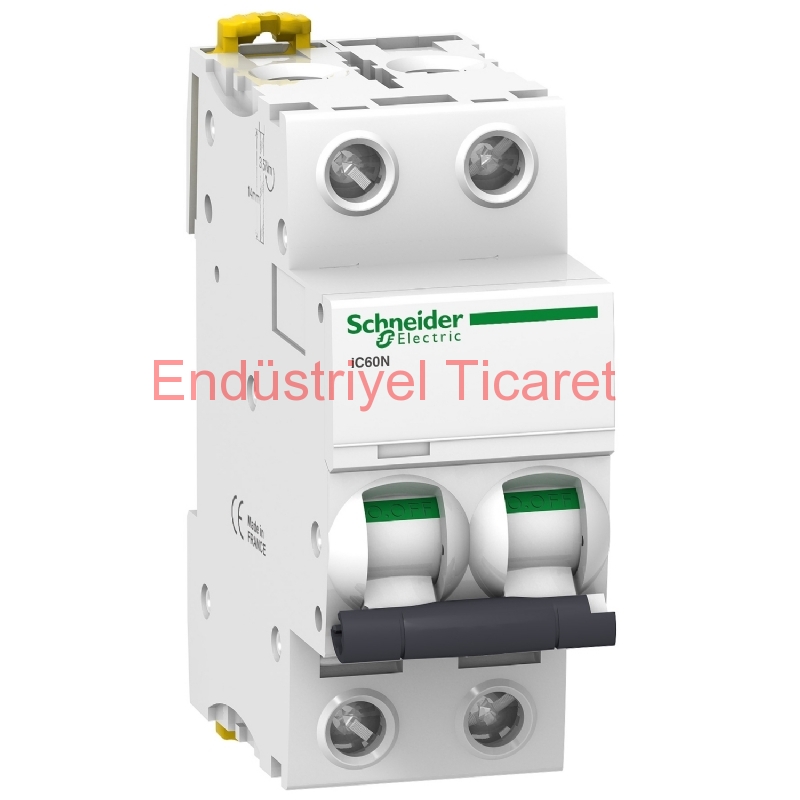

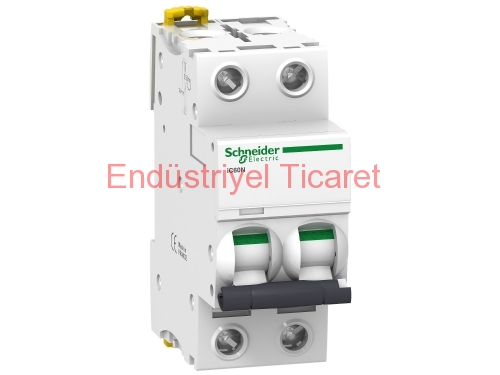

A9F74202-ACTİ9 İC60N 2P 2A, 6KA C EĞRİSİ OTOMAT

Stok KoduA9F74202

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 376,59 + KDV

Kdv Dahil 451,91 895,87

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Cihaz uygulaması	Dağıtım
Seri	Acti 9
Ürün adı	Acti 9 iC60
Ürün ya da bileşen tipi	Minyatür devre kesici
Ürün grubu	IC60N
Kutup tanımı	2P
Korumalı kutupların sayısı	2
[In] nominal akım	2 A
Şebeke tipi	AC DC
Açma birimi teknolojisi	Termal manyetik
Eğim kodu	C
Kesme kapasitesi	6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 50 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 25 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 125 V DC 'e uygunEN/IEC 60947-2
Kullanım kategorisi	Category A conforming to EN 60947-2 Category A conforming to IEC 60947-2
Yalıtıma uygunluk	Yes conforming to EN 60898-1 Yes conforming to EN 60947-2 Yes conforming to IEC 60898-1 Evet 'e uygunIEC 60947-2
Standartlar	IEC 60898-1 EN 60898-1 IEC 60947-2 EN 60947-2
Kalite etiketleri	NF

Tamamlayıcı

Şebeke frekansı	50/60 Hz
Manyetik açma limiti	8 x In +/- % 20
[Ics] nominal hizmet kesme kapasitesi	50 kA 100 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 50 kA 100 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 50 kA 100 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz 25 kA 100 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz 50 kA 100 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz 25 kA 100 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz 50 kA 100 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz 50 kA 100 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz 6000 A 100 % 'e uygunEN 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % 'e uygunIEC 60947-2 - 72...125 V DC 10 kA 100 % 'e uygunEN 60947-2 - 72...125 V DC
Sınırlama sınıfı	3 conforming to EN 60898-1 3 conforming to IEC 60898-1
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz conforming to EN 60947-2 500 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV conforming to EN 60947-2 6 kV 'e uygunIEC 60947-2
Kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	Açma göstergesi
Montaj tipi	Sabit
Montaj desteği	DIN rayı
Comb busbar dağıtım bloğu uyumluluğu	Üst veya alt: EVET
9 mm vida adımı	4
Yükseklik	85 mm
Genişlik	36 mm
Derinlik	78,5 mm
Ürün ağırlığı	0,25 kg
Renk	White
Mekanik dayanıklılık	20000 cycles
Elektrik dayanıklılığı	10000 cycles
Bağlantılar - terminaller	Single terminal (top or bottom) 1…25 mm² rigid Single terminal (top or bottom) 1…16 mm² flexible
Tel sıyırma uzunluğu	14 mm for top or bottom connection
Sıkma torku	2 N.m top or bottom
Toprak kaçağı koruması	Ayrı blok

Ortam

IP koruma derecesi	IP20 'e uygunIEC 60529 IP20 conforming to EN 60529
Kirletme derecesi	3 conforming to EN 60947-2 3 conforming to IEC 60947-2
Aşırı gerilim kategorisi	IV
Tropik iklim	2 conforming to IEC 60068-1
Bağıl nem	95 % -de 55 °C
Çalışma yüksekliği	0...2000 m
Nominal çalışma ortam sıcaklığı	-35…70 °C
Depolama ortam koşulları	-40…85 °C

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	222 g
Paket 1 Yükseklik	7,3 cm
Paket 1 genişliği	3,5 cm
Paket 1 Uzunluk	9,4 cm
Birim paket türü 2	BB1
Paketteki birim sayısı 2	6
Paket 2 Ağırlığı	1,398 kg
Paket 2 Yükseklik	2,92 cm
Paket 2 genişliği	30 cm
Paket 2 Uzunluk	20 cm
Birim paket türü 3	S03
Paketteki birim sayısı 3	66
Paket 3 Ağırlığı	15,816 kg
Paket 3 Yükseklik	30 cm
Paket 3 genişliği	30 cm
Paket 3 Uzunluk	40 cm

TİPİ

C EĞRİSİ

NOMİNAL AKIMI

0,5A - 10A ARASI

KUTUP SAYISI

2 KUTUP (2P)

KESME KAPASİTESİ

6 kA

Ürün Dökümanları

Acti9 iC60_A9F74202 - ürün veri sayfası
