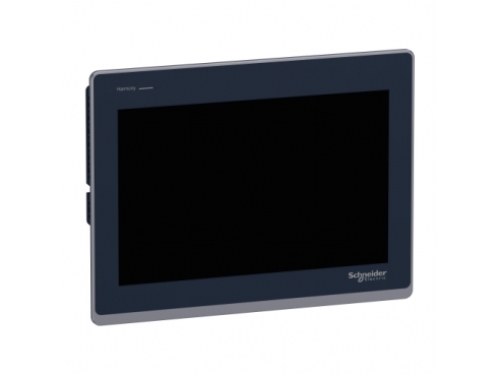

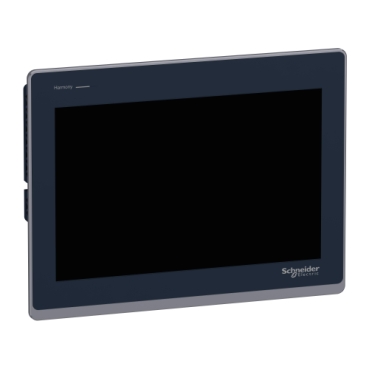

Ürün serisi | Harmony ST6 |
Ürün ya da bileşen tipi | Dokunmatik panel ekranı |
Yazılım gösterimi | EcoStruxure Operator Terminal Expert |
Işlemci adı | ARM Cortex-A8 |
Ekran boyutu | 12 inç |
Ekran tipi | Renkli TFT LCD |
Ekran rengi | 16 milyon renk |
Ekran çözünürlüğü | 1280 x 800 pixels WXGA |
Dokunmatik panel | Tekli dokunmatik analog dirençli |
Arka aydınlatma ömrü | 50000 hours with white |
Parlaklık | 16 seviye |
Karakter yazı tipi | ASCII ASCII (Avrupa karakterleri) Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Katakana Korece Tayvanca (geleneksel Çince) |
[Us] nominal besleme gerilimi | 24 V DC (+/- 20 %) |
Kalkış akımı | 30 A |
Yerel sinyalleme | Status LED green, steady for offline Status LED green, steady for operating Status LED green, flashing for operating Status LED green, faded for stand-by Status LED orange, flashing for software starting up Status LED red, steady for power supply (ON) Status LED red, flashing for operating Status LED red, off for power supply (OFF) |
Güç tüketimi | 18,4 W |
Sayfaların sayısı | 200 uygulama sayfası |
Işlemci frekansı | 800 MHz |
Port Ethernet | 10/100BASE |
Bellek açıklaması | Device memory 1 GB Backup memory 512 kB User data memory 128 MB |
Entegre bağlantı tipi | 1 COM1 seri bağlantı - 1 SUB-D 9 pimli dişi - RS232C (hiz: 2400...115200 bps)alt 1 COM2 seri bağlantı - dişi RJ45 - RS485 (hiz: 2400...115200 bps)back COM2 seri bağlantı (hiz: 2400...187500 bps)back 1 USB 2.0 tip Aalt 1 USB 2.0 type micro B 2 Ethernet |
Besleme | Harici besleme |
Gerçek zamanlı saat | Built-in 0...50 °C Built-in 10...90 % RH |
Karşıdan yüklenebilir protokoller | Modbus Uni-TE Üçüncü taraf protokoller |
Ürün markası | Schneider Electric Modicon Mitsubishi Melsec Omron Sysmac Rockwell Automation Allen-Bradley Siemens Simatic |
Sabitleme modu | By 4 screws, mounting on 1.6...5 mm thick panel conforming to UL 61010-2-201 By 4 screws conforming to EN 61131-2 By 4 screws conforming to IEC 61000-6-2 |
Muhafaza malzemesi | PC |
Ön malzeme | Aluminium |
İşaretleme | CE |
Kesim boyutları | 295 x 217 mm panel cut dimension |
Yükseklik | 235 mm |
Genişlik | 313 mm |
Derinlik | 50 mm |
Ürün ağırlığı | 1,8 kg |
Mikro kırılmalara bağışıklık | 10 ms |
Standartlar | EN 61000-6-4 EN 61000-6-2 EN 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 |
Ürün sertifikaları | CSA CE |
Direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
Nominal çalışma ortam sıcaklığı | 0…50 °C |
Depolama ortam koşulları | -20…60 °C |
Bağıl nem | 10…90 % non-condensing |
Çalışma yüksekliği | 2000 m |
IP koruma derecesi | IP20 (rear panel) conforming to IEC 61131-2 IP65 (front panel) conforming to IEC 61131-2 |
NEMA koruma derecesi | NEMA 4 front panel (indoor use) NEMA 13 front panel (in enclosure) |
Darbe dayanımı | 147 m/s² for 11 ms (X, Y, Z directions for 3 times) conforming to EN/IEC 61131-2 |
Titreşim direnci | +/- 3.5 mm (f = 5…9 Hz) X, Y, Z directions for 10 cycles (approx. 100 min) conforming to EN/IEC 61131-2 9.8 m/s² (f = 9…150 Hz) |
Elektromanyetik uyumluluk | Electrical fast transient/burst immunity test - test level: 2 kV (power ports) conforming to IEC 61000-4-4 Electrical fast transient/burst immunity test - test level: 1 kV (signal ports) Electrostatic discharge immunity test - test level: 6 kV (contact discharge) conforming to EN/IEC 61000-4-2 level 3 Electrostatic discharge immunity test - test level: 8 kV (air discharge) |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 2,335 kg |
Paket 1 Yükseklik | 12,9 cm |
Paket 1 genişliği | 30,5 cm |
Paket 1 Uzunluk | 40 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
