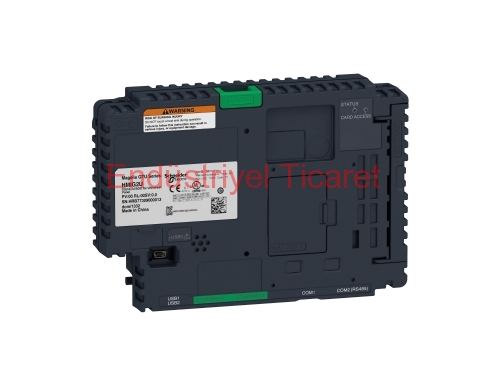

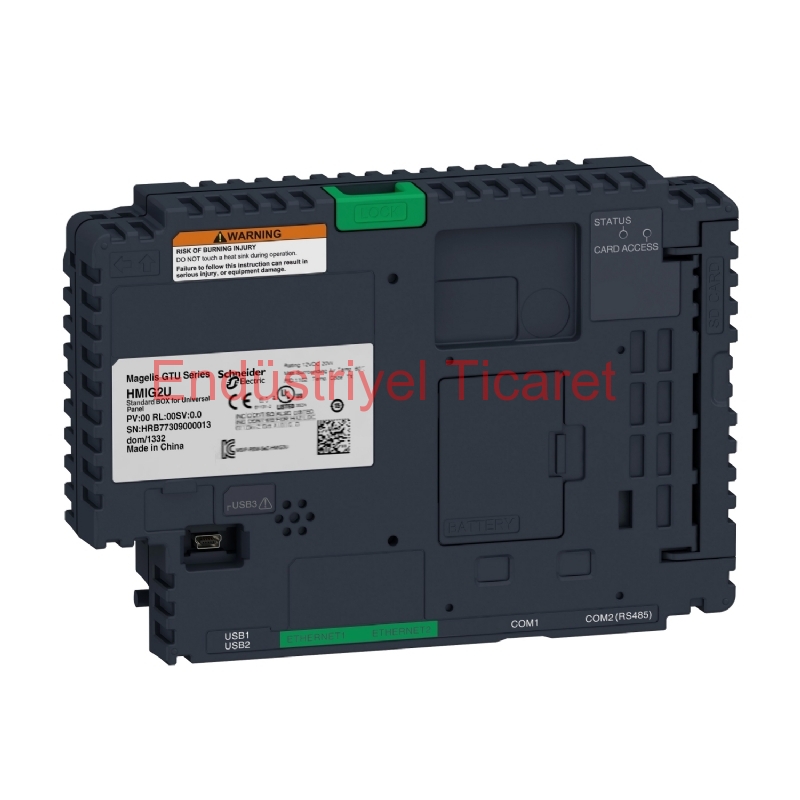

Ürün serisi | Harmony GTU |
Ürün ya da bileşen tipi | Taban birimi |
Ürün grubu | Standard box |
Işletim sistemi | Harmony |
Yazılım paketi | Vijeo Designer run time 8000 değişken |
Seri uyumluluğu | Harmony GTU Allen-Bradley ABB MitsubishI Omron Siemens |
Işlemci adı | CPU RISC 600 MHz |
Veri depolama ekipmanı | 1 GB built-in flash memory |
Port Ethernet | 10BASE-T/100BASE-T |
Bellek açıklaması | 256 MB RAM internal (2 x 13 mm board) 512 kB NVRAM backup memory |
Slotların sayısı | 1 slot(s) for SD card |
Soğutma tipi | Natural convection |
Entegre bağlantı tipi | Ethernet TCP/IP with 2 RJ45 COM1 serial link SUB-D 9 RS232C, transmission rate: 2400...115200 bps COM2 seri bağlantı RJ45 RS485, aktarim hizi: 187,5 kbps USB 2.0 portuile 2 USB tip A USB 2.0 port mini B USB |
Haberleşme port protokolü | Modbus Modbus TCP/IP Uni-Telway |
Gerçek zamanlı saat | Dahili |
[Us] nominal besleme gerilimi | 12...24 V DC power supply |
Yerel sinyalleme | , yeşil LED sabit) için çalışma durumu (RUN) , yeşil LED sönen) için beklemede , turuncu LED yanıp sönen) için yazılım başlatılıyor , kırmızı LED sabit) için güç AÇIK , yeşil, turuncu ve kırmızı LED alternate) için modül hatası (ERR) , kırmızı/turuncu LED alternate) için pabuç durumu , yeşil/kırmızı LED alternate) için connection status |
Derinlik | 45 mm |
Yükseklik | 131 mm |
Genişlik | 188 mm |
Ürün ağırlığı | 0,9 kg |
Standartlar | CSA C22.2 No 142 ANSI/ISA 12-12-01 UL 508 Class I division 2 CSA C22.2 No 213 IEC 61132-2 |
Ürün sertifikaları | CE CULus ATEX IEC-Ex RCM GL KC CUL EAC |
Hızlı geçici akımlara direnç | 1 kV 'e uygunIEC 61000-4-4 (sinyal portları) 2 kV 'e uygunIEC 61000-4-4 (güç portları) |
Elektrostatik deşarja direnç | 6 kV contact discharge conforming to EN/IEC 61000-4-2 level 3 8 kV air discharge conforming to EN/IEC 61000-4-2 level 3 |
Kirletme derecesi | 2 conforming to EN 61131-2 Ed.3 |
Elektromanyetik uyumluluk | Electrostatic discharge immunity test conforming to EN/IEC 61000-4-2 level 3 |
Depolama için ortam hava sıcaklığı | -20…60 °C |
Bağıl nem | 10…90 % non-condensing |
Çalışma için ortam hava sıcaklığı | 0…60 °C |
Çalışma yüksekliği | 2000 m |
Titreşim direnci | 3,5 mm sabit genlik[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunEN/IEC 61131-2 9,8 m/s²[Alan](f =[Alan]9…150 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunEN/IEC 61131-2 |
Darbe dayanımı | 147 m/s² (X, Y, Z directions for 3 times) conforming to EN/IEC 61131-2 |
Çevresel özellik | Korozif gazsız |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 1,12 kg |
Paket 1 Yükseklik | 13,5 cm |
Paket 1 genişliği | 21 cm |
Paket 1 Uzunluk | 26 cm |
