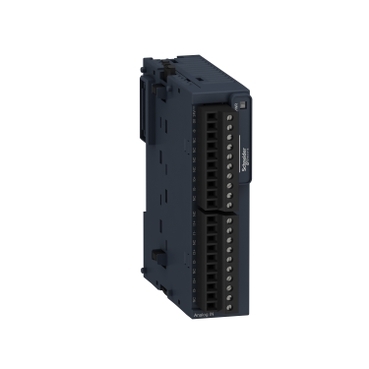

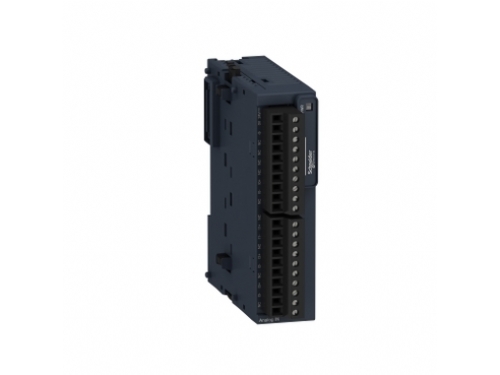

TM3AI4 MODUL TM3-4 ANALOG GİRİŞ

Stok KoduTM3AI4

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 8.110,52 + KDV

Kdv Dahil 9.732,63 20.276,31

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Modicon TM3
Ürün ya da bileşen tipi	Analog giriş modülü
Seri uyumluluğu	Modicon M221 Modicon M241 Modicon M251 Modicon M262
Analog giriş sayısı	4
Analog giriş tipi	Akım 4...20 mA Akım 0...20 mA Gerilim 0...10 V Voltage - 10...10 V

Tamamlayıcı

Analog giriş çözünürlüğü	12 bit 11 bits + sign
Izin verilebilir sürekli aşırı yük	13 V, analog giris tipi: gerilim 40 mA, analog giris tipi: akım
Giriş empedansı	>= 1 MOhm gerilim
LSB değeri	2,44 mV 0...10 Vgerilim 4.88 mV - 10...10 Vvoltage 4,88 µA 0...20 mAakım 3,91 µA 4...20 mAakım
Dönüşüm süresi	1 ms + 1 ms per channel + 1 controller cycle time
Örnekleme süresi	1 ms
Mutlak doğruluk hatası	Tam ölçeğin +/- %0,1'i -de 25 °C Tam ölçeğin +/- % 1'i
Sıcaklık sapması	+/- 0,006 %FS/°C
Tekrarlama doğruluğu	+/-0.5 %FS
Doğrusal olmama	+/- 0.2 %FS
Çapraz karışma
[Us] nominal besleme gerilimi	24 V DC
Besleme gerilimi limitleri	20,4…28,8 V
Kablonun tipi	Twisted shielded pairs cable
Akım tüketimi	35 mA at 5 V DC via bus connector no load 45 mA at 5 V DC via bus connector full load 30 mA at 24 V DC via external supply
Yerel sinyalleme	PWR: 1 LED (yeşil)
Elektrikli bağlantı	10 x 1.5 mm² removable screw terminal block with pitch 3.81 mm adjustment for inputs and supply 10 x 1.5 mm² removable screw terminal block with pitch 3.81 mm adjustment for inputs
Yalıtım	Between input and supply at 1500 V AC Between input and internal logic at 500 V AC
İşaretleme	CE
Kesinti dayanımı	1 kV power supply common mode conforming to EN/IEC 61000-4-5 0.5 kV power supply differential mode conforming to EN/IEC 61000-4-5 1 kV input common mode conforming to EN/IEC 61000-4-5
Montaj desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel
Yükseklik	90 mm
Derinlik	70 mm
Genişlik	23,6 mm
Ürün ağırlığı	0,11 kg

Ortam

Standartlar	EN/IEC 61131-2 EN/IEC 61010-2-201
Elektrostatik deşarja direnç	8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç	10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç	30 A/m conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç	1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç	10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6 3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL)
Elektromanyetik emisyon	Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011 Radiated emissions - test level: 47 dBμV/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011
Mikro kırılmalara bağışıklık	10 ms
Çalışma için ortam hava sıcaklığı	-10…55 °C horizontal installation -10…35 °C vertical installation
Depolama ortam koşulları	-25…70 °C
Bağıl nem	10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi	IP20
Kirletme derecesi	2
Çalışma yüksekliği	0...2000 m
Depolama yüksekliği	0…3000 m
Titreşim direnci	3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn at 8.4…150 Hz on DIN rail
Darbe dayanımı	15 gn için 11 ms

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	210 g
Paket 1 Yükseklik	7,585 cm
Paket 1 genişliği	10,598 cm
Paket 1 Uzunluk	12,814 cm

Offer Sustainability

Sürdürülebilir teklif durumu

Green Premium ürünü

ÜRÜN TİPİ

ANALOG MODÜL

GİRİŞ / ÇIKIŞ TİPİ

ANALOG AKIM 4...20 mA ANALOG AKIM 0...20 mA ANALOG GERİLİM 0...10 V ANALOG GERİLİM -10...10 V

GİRİŞ ÇIKIŞ SAYISI

4 GİRİŞ

BESLEME GERİLİMİ

24V DC

KABLO GİRİŞİ

VİDALI KLEMENS

UYUMLU SERİLER

TM221 TM241 TM251 TM262

Ürün Dökümanları

Modicon TM3 Catalog Expansion IO modules for Modicon M221 M241 M251 - Katalog Modicon TM3 Programlama Kılavuzu - Programlama Kılavuzu Modicon TM3_TM3AI4 - ürün veri sayfası Modicon TM3A-TM3T Talimat sayfası - Talimat Sayfası
