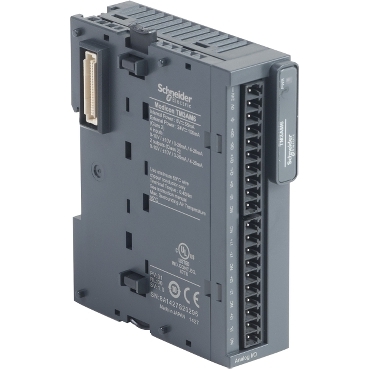

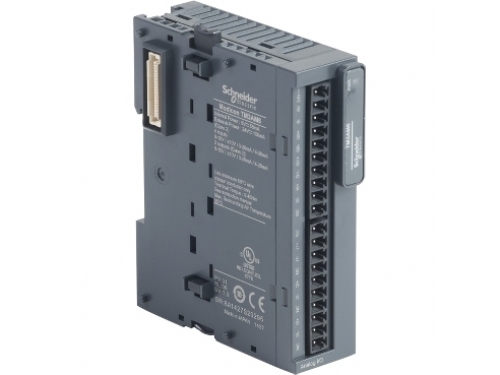

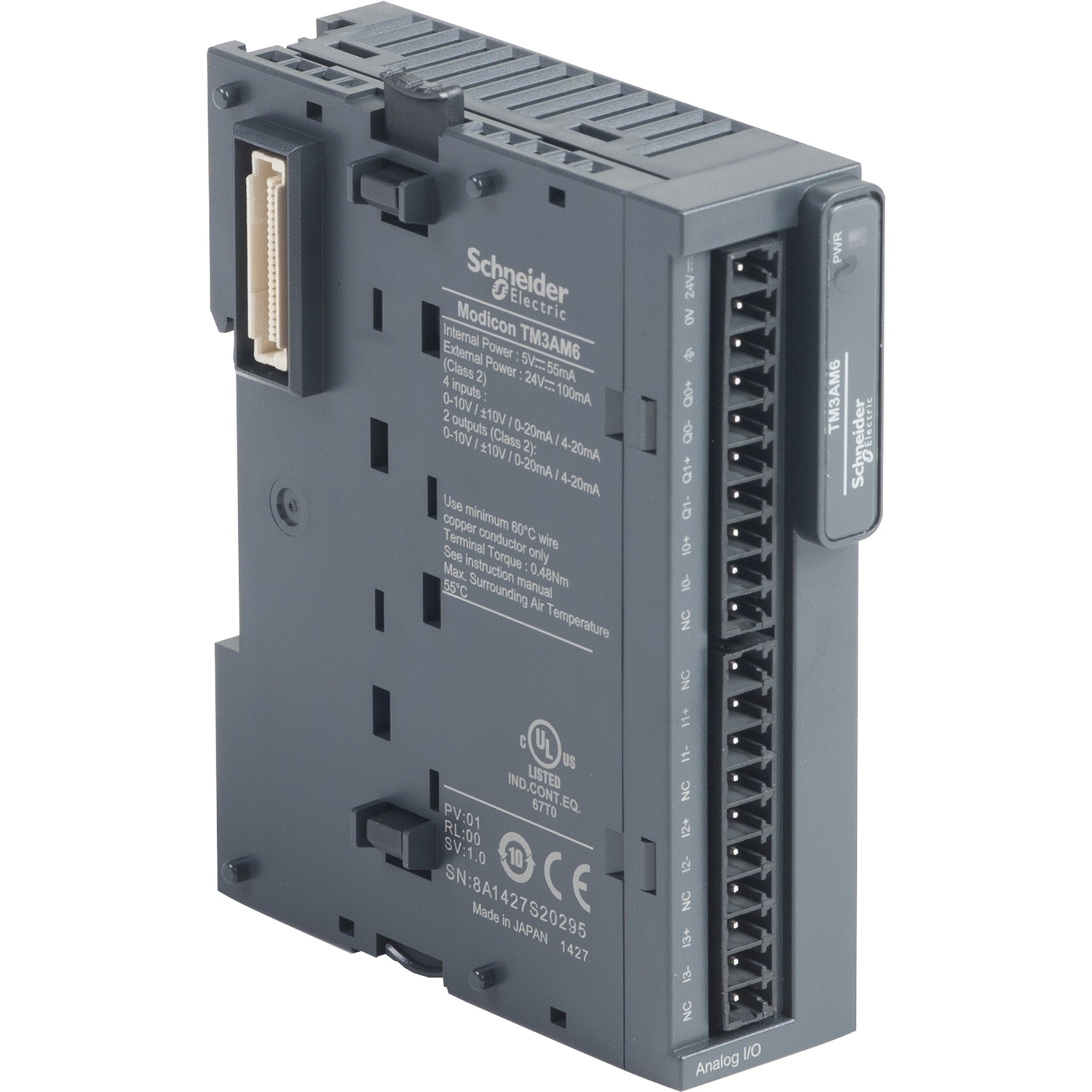

TM3AM6-MODÜL TM3 - 4 ANALOG GİRİŞ VE 2 ANALOG ÇIKIŞ

Stok KoduTM3AM6

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 7.093,79 + KDV

Kdv Dahil 8.512,54 13.665,02

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Modicon TM3
Ürün ya da bileşen tipi	Giriş/çıkış analog modülü
Seri uyumluluğu	Modicon M221 Modicon M241 Modicon M251 Modicon M262
Analog giriş sayısı	4
Analog giriş tipi	Akım 4...20 mA Akım 0...20 mA Gerilim 0...10 V Voltage - 10...10 V
Analog çıkış sayısı	2
Analog çıkış tipi	Current: 4...20 mA Current: 0...20 mA Gerilim: 0...10 V Voltage: - 10...10 V

Tamamlayıcı

Analog giriş çözünürlüğü	12 bit 11 bits + sign
Izin verilebilir sürekli aşırı yük	13 V, analog giris tipi: gerilim 40 mA, analog giris tipi: akım
Giriş empedansı	>= 1 MOhm gerilim
Analog çıkış çözünürlüğü	12 bit 11 bit + işaret
LSB değeri	2,44 mV 0...10 Vgerilim 4.88 mV - 10...10 Vvoltage 4,88 µA 0...20 mAakım 3,91 µA 4...20 mAakım
Yük tipi	Dirençli
Ohm cinsinden yük empedansı	1 kOhm voltage 300 Ohm current
Stabilizasyon süresi	1 ms
Dönüşüm süresi	1 ms + 1 ms per channel + 1 controller cycle time
Örnekleme süresi	1 ms 10 ms
Mutlak doğruluk hatası	Tam ölçeğin +/- % 1'i Tam ölçeğin +/- %0,2'si -de 25 °C
Sıcaklık sapması	+/- 0,01 %FS/°C
Tekrarlama doğruluğu	+/-0.5 %FS for input +/-0.5 %FS for output
Doğrusal olmama	+/- 0.2 %FS
Çıkış dalgalanması	20 mV
Çapraz karışma
[Us] nominal besleme gerilimi	24 V DC
Besleme gerilimi limitleri	20,4…28,8 V
Kablonun tipi	Twisted shielded pairs cable
Akım tüketimi	45 mA at 5 V DC via bus connector no load 55 mA at 5 V DC via bus connector full load 55 mA -de 24 V DC harici besleme aracılığıyla yüksüz 100 mA at 24 V DC via external supply full load
Yerel sinyalleme	PWR: 1 LED (yeşil)
Elektrikli bağlantı	10 x 1.5 mm² removable screw terminal block with pitch 3.81 mm adjustment for inputs 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler, çıkışlar ve besleme için
Yalıtım	Between input and supply at 1500 V AC Between input and internal logic at 500 V AC Between output and supply at 1500 V AC Between output and internal logic at 500 V AC
İşaretleme	CE
Kesinti dayanımı	1 kV power supply common mode conforming to EN/IEC 61000-4-5 0.5 kV power supply differential mode conforming to EN/IEC 61000-4-5 1 kV I/O common mode conforming to EN/IEC 61000-4-5 0.5 kV I/O differential mode conforming to EN/IEC 61000-4-5
Montaj desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel
Yükseklik	90 mm
Derinlik	70 mm
Genişlik	23,6 mm
Ürün ağırlığı	0,11 kg

Ortam

Standartlar	EN/IEC 61010-2-201 EN/IEC 61131-2
Elektrostatik deşarja direnç	8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç	10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç	30 A/m conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç	1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç	10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6 3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL)
Elektromanyetik emisyon	Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011 Radiated emissions - test level: 47 dBμV/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011
Mikro kırılmalara bağışıklık	10 ms
Çalışma için ortam hava sıcaklığı	-10…55 °C horizontal installation -10…35 °C vertical installation
Depolama ortam koşulları	-25…70 °C
Bağıl nem	10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi	IP20
Kirletme derecesi	2
Çalışma yüksekliği	0...2000 m
Depolama yüksekliği	0…3000 m
Titreşim direnci	3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn at 8.4…150 Hz on DIN rail
Darbe dayanımı	15 gn için 11 ms

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	211 g
Paket 1 Yükseklik	10,5 cm
Paket 1 genişliği	12,5 cm
Paket 1 Uzunluk	7,5 cm

Offer Sustainability

Sürdürülebilir teklif durumu

Green Premium ürünü

ÜRÜN TİPİ

ANALOG MODÜL

GİRİŞ / ÇIKIŞ TİPİ

ANALOG AKIM 4...20 mA ANALOG AKIM 0...20 mA ANALOG GERİLİM 0...10 V ANALOG GERİLİM -10...10 V

GİRİŞ ÇIKIŞ SAYISI

4 GİRİŞ 2 ÇIKIŞ

BESLEME GERİLİMİ

24V DC

KABLO GİRİŞİ

VİDALI KLEMENS

UYUMLU SERİLER

TM221 TM241 TM251 TM262

Ürün Dökümanları

Modicon TM3 Catalog Expansion IO modules for Modicon M221 M241 M251 - Katalog Modicon TM3 Programlama Kılavuzu - Programlama Kılavuzu Modicon TM3_TM3AM6 - ürün veri sayfası Modicon TM3A-TM3T Talimat sayfası - Talimat Sayfası
