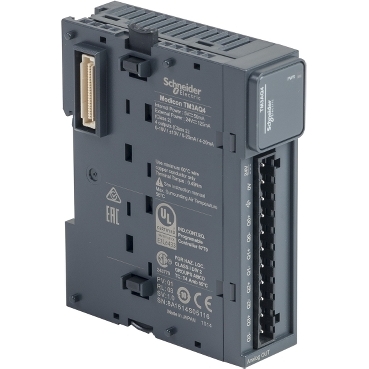

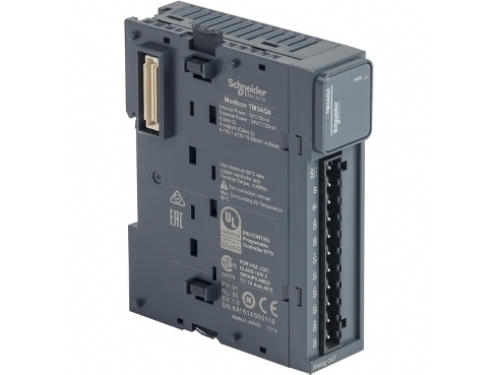

Ürün serisi | Modicon TM3 |
Ürün ya da bileşen tipi | Analog çıkış modülü |
Seri uyumluluğu | Modicon M221 Modicon M241 Modicon M251 Modicon M262 |
Analog çıkış sayısı | 4 |
Analog çıkış tipi | Current: 4...20 mA Current: 0...20 mA Gerilim: 0...10 V Voltage: - 10...10 V |
Analog giriş çözünürlüğü | 12 bit 11 bits + sign |
Analog çıkış çözünürlüğü | 11 bit + işaret 12 bit |
LSB değeri | 2,44 mV 0...10 Vgerilim 4.88 mV - 10...10 Vvoltage 4,88 µA 0...20 mAakım 3,91 µA 4...20 mAakım |
Yük tipi | Dirençli |
Ohm cinsinden yük empedansı | 1 kOhm voltage 300 Ohm current |
Stabilizasyon süresi | 1 ms |
Dönüşüm süresi | 1 ms + 1 ms per channel + 1 controller cycle time |
Mutlak doğruluk hatası | Tam ölçeğin +/- % 1'i Tam ölçeğin +/- %0,2'si -de 25 °C |
Sıcaklık sapması | +/- 0,01 %FS/°C |
Tekrarlama doğruluğu | +/- 0,4 %FS |
Doğrusal olmama | +/- 0.2 %FS |
Çıkış dalgalanması | 20 mV |
Çapraz karışma | |
[Us] nominal besleme gerilimi | 24 V DC |
Besleme gerilimi limitleri | 20,4…28,8 V |
Kablonun tipi | Twisted shielded pairs cable |
Akım tüketimi | 40 mA at 5 V DC via bus connector no load 50 mA at 5 V DC via bus connector full load 50 mA at 24 V DC via external supply no load 125 mA at 24 V DC via external supply full load |
Yerel sinyalleme | PWR: 1 LED (yeşil) |
Elektrikli bağlantı | 11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar ve besleme için |
Yalıtım | Between output and supply at 1500 V AC Between output and internal logic at 500 V AC |
İşaretleme | CE |
Kesinti dayanımı | 1 kV power supply common mode conforming to EN/IEC 61000-4-5 0.5 kV power supply differential mode conforming to EN/IEC 61000-4-5 1 kV output common mode conforming to EN/IEC 61000-4-5 |
Montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel |
Yükseklik | 90 mm |
Derinlik | 70 mm |
Genişlik | 23,6 mm |
Ürün ağırlığı | 0,115 kg |
Standartlar | EN/IEC 61010-2-201 EN/IEC 61131-2 |
Elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
Elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
Manyetik alanlara direnç | 30 A/m conforming to EN/IEC 61000-4-8 |
Hızlı geçici akımlara direnç | 1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç) |
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6 3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL) |
Elektromanyetik emisyon | Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011 Radiated emissions - test level: 47 dBμV/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011 |
Mikro kırılmalara bağışıklık | 10 ms |
Çalışma için ortam hava sıcaklığı | -10…55 °C horizontal installation -10…35 °C vertical installation |
Depolama ortam koşulları | -25…70 °C |
Bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
IP koruma derecesi | IP20 |
Kirletme derecesi | 2 |
Çalışma yüksekliği | 0...2000 m |
Depolama yüksekliği | 0…3000 m |
Titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn at 8.4…150 Hz on DIN rail |
Darbe dayanımı | 15 gn için 11 ms |
Birim paket türü 1 | PCE |
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 220 g |
Paket 1 Yükseklik | 7,422 cm |
Paket 1 genişliği | 10,612 cm |
Paket 1 Uzunluk | 12,908 cm |
Sürdürülebilir teklif durumu | Green Premium ürünü |
