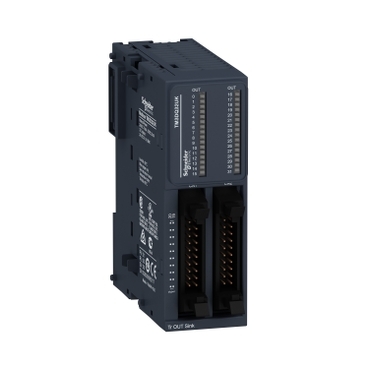

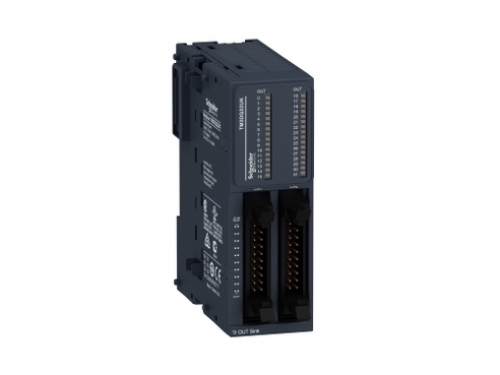

TM3DQ32UK-MODÜL TM3 - 32 ÇIKIŞ TRANSİSTÖRÜ NPN HE10 ÜRÜN İLE BİRLİKTE TWDFCW30K-BAĞLANTI KABLOLARI 2 ADET ALINMASI GEREKMEKTEDİR.

Stok KoduTM3DQ32UK

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 8.713,96 + KDV

Kdv Dahil 10.456,76 16.786,03

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Modicon TM3
Ürün ya da bileşen tipi	Dijital çıkış modülü
Seri uyumluluğu	Modicon M241 Modicon M251 Modicon M221 Modicon M262
Dijital çıkış tipi	Transistör
Dijital çıkış sayısı	32
Dijital çıkış lojiği	Negatif lojik (blok)
Dijital çıkış gerilimi	24 V DC for transistor output
Dijital çıkış akımı	100 mA için transistör çıkışı

Tamamlayıcı

Dijital G/Ç sayısı	32
Akım tüketimi	5 mA at 5 V DC via bus connector (at state off) 0 mA at 24 V DC via bus connector (at state off) 25 mA at 5 V DC via bus connector (at state on) 40 mA at 24 V DC via bus connector (at state on)
Yanıt süresi	450 µs (turn-on) 450 µs (turn-off)
Maximum leakage current	0.1 mA for transistor output
Maximum voltage drop
Maximum tungsten load
Yerel sinyalleme	1 LED per channel (green) for output status
Elektrikli bağlantı	HE-10 konnektörçıkışlar için
Maximum cable distance between devices	Ekransız kablo:
Yalıtım	Between output and internal logic at 500 V AC Çıkışlar arasında yalıtımsız
İşaretleme	CE
Montaj desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel
Yükseklik	90 mm
Derinlik	81,3 mm
Genişlik	33,5 mm
Ürün ağırlığı	0,112 kg

Ortam

Standartlar	EN/IEC 61010-2-201 EN/IEC 61131-2
Ürün sertifikaları	CULus C-Tick
Elektrostatik deşarja direnç	8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç	10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç	30 A/m 50/60 Hz conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç	1 kV for I/O conforming to EN/IEC 61000-4-4
Kesinti dayanımı	1 kV I/O common mode conforming to EN/IEC 61000-4-5 DC
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç	10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6 3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL)
Elektromanyetik emisyon	Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011 Radiated emissions - test level: 47 dBμV/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011
Çalışma için ortam hava sıcaklığı	-10…35 °C vertical installation -10…55 °C horizontal installation
Depolama ortam koşulları	-25…70 °C
Bağıl nem	10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi	IP20 with protective cover in place
Kirletme derecesi	2
Çalışma yüksekliği	0...2000 m
Depolama yüksekliği	0…3000 m
Titreşim direnci	3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn at 8.4…150 Hz on DIN rail 3.5 mm at 5…8.4 Hz on panel 3 gn at 8.4…150 Hz on panel
Darbe dayanımı	15 gn için 11 ms

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	220 g
Paket 1 Yükseklik	7,594 cm
Paket 1 genişliği	10,647 cm
Paket 1 Uzunluk	12,775 cm

Offer Sustainability

Sürdürülebilir teklif durumu

Green Premium ürünü

ÜRÜN TİPİ

İNPUT / OUTPUT MODÜL

GİRİŞ / ÇIKIŞ TİPİ

TRANSİSTÖR NPN

GİRİŞ ÇIKIŞ SAYISI

32 ÇIKIŞ

BESLEME GERİLİMİ

24V DC

KABLO GİRİŞİ

SOKET GİRİŞİ

UYUMLU SERİLER

TM221 TM241 TM251 TM262

Ürün Dökümanları

TM3 Catalog Modicon Expansion I-O modules for Modicon M221 M241 - Katalog TM3 Modicon - Dijital I-O Modülleri - Donanım Kılavuzu TM3 Talimat Sayfası - Talimat Sayfası TM3_TM3DQ32UK Modicon - ürün veri sayfası
