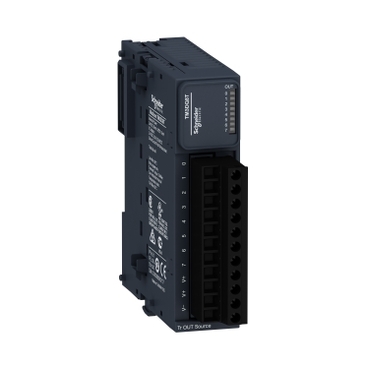

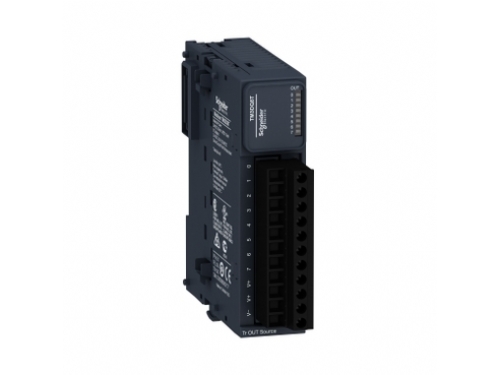

TM3DQ8T-MODUL TM3-8 ÇIKIŞ TRANSİTÖRÜ

Stok KoduTM3DQ8T

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 2.566,82 + KDV

Kdv Dahil 3.080,18 4.944,56

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Modicon TM3
Ürün ya da bileşen tipi	Dijital çıkış modülü
Seri uyumluluğu	Modicon M241 Modicon M251 Modicon M221 Modicon M262
Dijital çıkış tipi	Transistör
Dijital çıkış sayısı	8
Dijital çıkış lojiği	Pozitif lojik (kaynak)
Dijital çıkış gerilimi	24 V DC for transistor output
Dijital çıkış akımı	500 mA for transistor output

Tamamlayıcı

Dijital G/Ç sayısı	8
Akım tüketimi	5 mA at 5 V DC via bus connector (at state off) 0 mA at 24 V DC via bus connector (at state off) 20 mA at 24 V DC via bus connector (at state on) 10 mA at 5 V DC via bus connector (at state on)
Yanıt süresi	450 µs (turn-on) 450 µs (turn-off)
Maximum leakage current	0.1 mA for transistor output
Maximum voltage drop	<0.4 V
Maximum tungsten load	<3 W for transistor output
Yerel sinyalleme	1 LED per channel (green) for output status
Elektrikli bağlantı	11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar için
Maximum cable distance between devices	Ekransız kablo: <30 m için transistör çıkışı
Yalıtım	Between output and internal logic at 500 V AC Çıkışlar arasında yalıtımsız
İşaretleme	CE
Montaj desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel
Yükseklik	90 mm
Derinlik	84,6 mm
Genişlik	27,4 mm
Ürün ağırlığı	0,76 kg

Ortam

Standartlar	EN/IEC 61131-2 EN/IEC 61010-2-201
Ürün sertifikaları	C-Tick CULus
Elektrostatik deşarja direnç	8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç	10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç	30 A/m 50/60 Hz conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç	1 kV for I/O conforming to EN/IEC 61000-4-4
Kesinti dayanımı	1 kV I/O common mode conforming to EN/IEC 61000-4-5 DC
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç	10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6 3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL)
Elektromanyetik emisyon	Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011 Radiated emissions - test level: 47 dBμV/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011
Çalışma için ortam hava sıcaklığı	-10…35 °C vertical installation -10…55 °C horizontal installation
Depolama ortam koşulları	-25…70 °C
Bağıl nem	10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi	IP20 with protective cover in place
Kirletme derecesi	2
Çalışma yüksekliği	0...2000 m
Depolama yüksekliği	0…3000 m
Titreşim direnci	3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn at 8.4…150 Hz on DIN rail 3.5 mm at 5…8.4 Hz on panel 3 gn at 8.4…150 Hz on panel
Darbe dayanımı	15 gn için 11 ms

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	210 g
Paket 1 Yükseklik	7,601 cm
Paket 1 genişliği	10,536 cm
Paket 1 Uzunluk	12,965 cm

Offer Sustainability

Sürdürülebilir teklif durumu

Green Premium ürünü

ÜRÜN TİPİ

İNPUT / OUTPUT MODÜL

GİRİŞ / ÇIKIŞ TİPİ

TRANSİSTÖR PNP

GİRİŞ ÇIKIŞ SAYISI

8 GİRİŞ

BESLEME GERİLİMİ

24V DC

KABLO GİRİŞİ

VİDALI KLEMENS

UYUMLU SERİLER

TM221 TM241 TM251 TM262

Ürün Dökümanları

TM3 Catalog Modicon Expansion I-O modules for Modicon M221 M241 - Katalog TM3 Modicon - Dijital I-O Modülleri - Donanım Kılavuzu TM3 Talimat Sayfası - Talimat Sayfası TM3_TM3DQ8T Modicon - ürün veri sayfası
