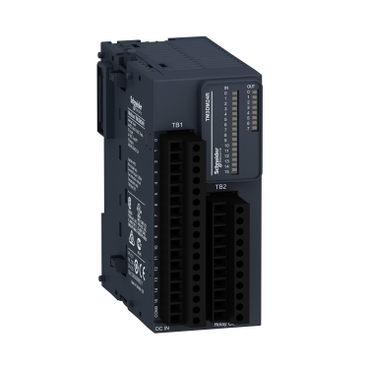

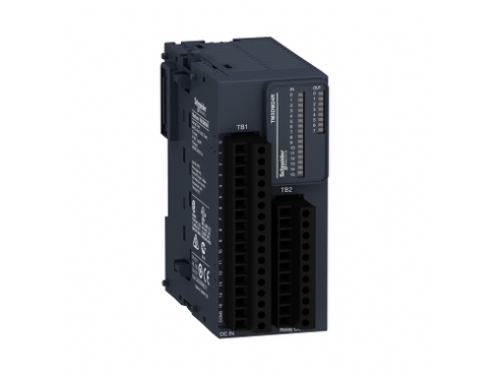

TM3DM24R-MODUL TM3-16 G/ 8 Ç RÖLE
262 0.0
5236.32 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

TM3DM24R-MODUL TM3-16 G/ 8 Ç RÖLE

Stok KoduTM3DM24R
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 4.363,60  + KDV
Kdv Dahil 5.236,32  8.405,76
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Modicon TM3
Ürün ya da bileşen tipi Dijital G/Ç modülü
Seri uyumluluğu Modicon M241
Modicon M251
Modicon M221
Modicon M262
Dijital giriş sayısı 16 for input conforming to IEC 61131-2 Type 1
Dijital giriş lojiği Blok veya kaynak (pozitif/negatif)
Dijital giriş gerilimi 24 V
Dijital giriş akımı 7 mA for input
Dijital çıkış tipi Röle normalde açık
Dijital çıkış sayısı 8
Dijital çıkış lojiği Pozitif veya negatif
Dijital çıkış gerilimi 24 V DC for relay output
240 V AC for relay output
Dijital çıkış akımı 2000 mA for relay output

Tamamlayıcı
Dijital G/Ç sayısı 24
Akım tüketimi 5 mA at 5 V DC via bus connector (at state off)
0 mA at 24 V DC via bus connector (at state on)
0 mA at 24 V DC via bus connector (at state off)
65 mA at 5 V DC via bus connector (at state on)
Dijital giriş gerilim tipi DC
Gerilim durumu 1 garantili 15...28.8 V for input
Current state 1 guaranteed >= 2.5 mA (input)
Gerilim durumu 0 garantili 0...5 V for input
Current state 0 guaranteed <= 1 mA (input)
Giriş empedansı 3.4 kOhm
Yanıt süresi 4 ms (turn-on)
4 ms (turn-off)
Maximum current per output common 7 A
Mekanik dayanıklılık 20000000 cycles
Minimum yük 10 mA at 5 V DC for relay output
Yerel sinyalleme 1 LED per channel (green) for I/O state
Elektrikli bağlantı 17 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için
11 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama çıkışlar için
Maximum cable distance between devices Unshielded cable: <30 m for regular input
Yalıtım Between input and internal logic at 500 V AC
Girişler arasında yalıtımsız
Between input groups and output groups at 1500 V AC
Between open contact at 750 V AC
Between output and internal logic at 500 V AC
Çıkışlar arasında yalıtımsız
İşaretleme CE
Montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 84,6 mm
Genişlik 42,9 mm

Ortam
Standartlar EN/IEC 61131-2
EN/IEC 61010-2-201
Ürün sertifikaları CULus
C-Tick
Elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç 30 A/m 50/60 Hz conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç 1 kV for I/O conforming to EN/IEC 61000-4-4
2 kV for relay output conforming to EN/IEC 61000-4-4
Kesinti dayanımı 2 kV output common mode conforming to EN/IEC 61000-4-5
1 kV input common mode conforming to EN/IEC 61000-4-5
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6
3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL)
Elektromanyetik emisyon Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011
Radiated emissions - test level: 47 dBμV/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011
Çalışma için ortam hava sıcaklığı -10…35 °C vertical installation
-10…55 °C horizontal installation
Depolama ortam koşulları -25…70 °C
Bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 with protective cover in place
Kirletme derecesi 2
Çalışma yüksekliği 0...2000 m
Depolama yüksekliği 0…3000 m
Titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn at 8.4…150 Hz on DIN rail
3.5 mm at 5…8.4 Hz on panel
3 gn at 8.4…150 Hz on panel
Darbe dayanımı 15 gn için 11 ms

Packing Units
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 281 g
Paket 1 Yükseklik 7,551 cm
Paket 1 genişliği 10,686 cm
Paket 1 Uzunluk 12,849 cm

Offer Sustainability
Sürdürülebilir teklif durumu Green Premium ürünü

ÜRÜN TİPİ
İNPUT / OUTPUT MODÜL
GİRİŞ / ÇIKIŞ TİPİ
RÖLE
GİRİŞ ÇIKIŞ SAYISI
16 GİRİŞ 8 ÇIKIŞ
BESLEME GERİLİMİ
24V DC 230V AC
KABLO GİRİŞİ
VİDALI KLEMENS
UYUMLU SERİLER
TM221 TM241 TM251 TM262
Ürün Dökümanları
TM3 Catalog Modicon Expansion I-O modules for Modicon M221 M241 - Katalog TM3 Modicon - Dijital I-O Modülleri - Donanım Kılavuzu TM3 Talimat Sayfası - Talimat Sayfası TM3_TM3DM24R Modicon - Kullanma kılavuzu
