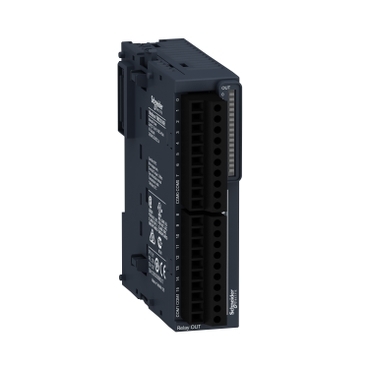

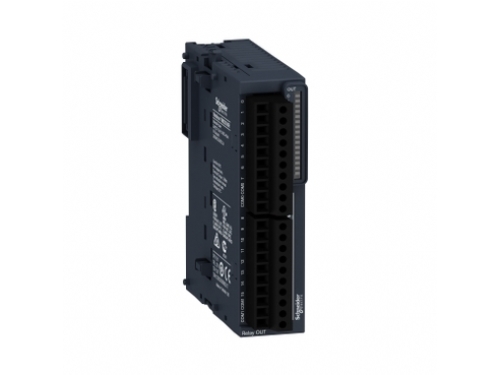

TM3DQ16R-MODÜL TM3 - 16 ÇIKIŞ RÖLESİ
215 0.0
5228.38 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

TM3DQ16R-MODÜL TM3 - 16 ÇIKIŞ RÖLESİ

Stok KoduTM3DQ16R
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 4.356,98  + KDV
Kdv Dahil 5.228,38  8.393,02
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Modicon TM3
Ürün ya da bileşen tipi Dijital çıkış modülü
Seri uyumluluğu Modicon M241
Modicon M251
Modicon M221
Modicon M262
Dijital çıkış tipi Röle normalde açık
Dijital çıkış sayısı 16
Dijital çıkış lojiği Pozitif veya negatif
Dijital çıkış gerilimi 240 V AC for relay output
30 V DC for relay output
Dijital çıkış akımı 2000 mA for relay output

Tamamlayıcı
Dijital G/Ç sayısı 16
Akım tüketimi 0 mA at 24 V DC via bus connector (at state off)
75 mA at 24 V DC via bus connector (at state on)
Yanıt süresi 10 ms (turn-on)
5 ms (turn-off)
Mekanik dayanıklılık 20000000 cycles
Minimum yük 10 mA at 5 V DC for relay output
Yerel sinyalleme 1 LED per channel (green) for output status
Elektrikli bağlantı 10 x 1.5 mm² removable screw terminal block with pitch 3.81 mm adjustment for outputs
Maximum cable distance between devices Unshielded cable: <30 m for relay output
Yalıtım Between output and internal logic at 2300 V AC
Between outputs at 750 V AC
Between output groups at 1500 V AC
İşaretleme CE
Montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 84,6 mm
Genişlik 27,4 mm
Ürün ağırlığı 0,145 kg

Ortam
Standartlar EN/IEC 61010-2-201
EN/IEC 61131-2
Ürün sertifikaları C-Tick
CULus
Elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç 30 A/m 50/60 Hz conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç 2 kV for relay output conforming to EN/IEC 61000-4-4
Kesinti dayanımı 1 kV I/O common mode conforming to EN/IEC 61000-4-5 DC
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6
3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL)
Elektromanyetik emisyon Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011
Radiated emissions - test level: 47 dBμV/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011
Çalışma için ortam hava sıcaklığı -10…35 °C vertical installation
-10…55 °C horizontal installation
Depolama ortam koşulları -25…70 °C
Bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 with protective cover in place
Kirletme derecesi 2
Çalışma yüksekliği 0...2000 m
Depolama yüksekliği 0…3000 m
Titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn at 8.4…150 Hz on DIN rail
3.5 mm at 5…8.4 Hz on panel
3 gn at 8.4…150 Hz on panel
Darbe dayanımı 15 gn için 11 ms

Packing Units
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 248,9 g
Paket 1 Yükseklik 7,426 cm
Paket 1 genişliği 10,516 cm
Paket 1 Uzunluk 12,583 cm

Offer Sustainability
Sürdürülebilir teklif durumu Green Premium ürünü
ÜRÜN TİPİ
İNPUT / OUTPUT MODÜL
GİRİŞ / ÇIKIŞ TİPİ
RÖLE
GİRİŞ ÇIKIŞ SAYISI
16 ÇIKIŞ
BESLEME GERİLİMİ
24V DC 230V AC
KABLO GİRİŞİ
VİDALI KLEMENS
UYUMLU SERİLER
TM221 TM241 TM251 TM262
