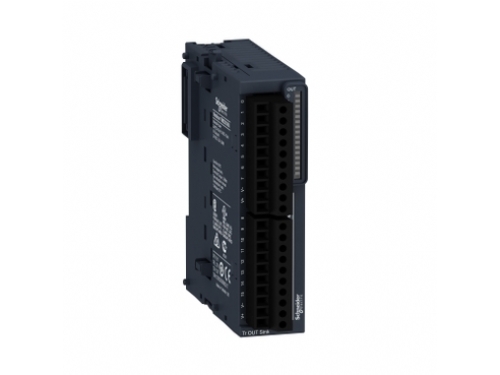

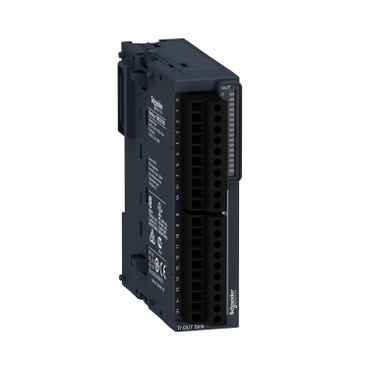

TM3DQ16U-MODÜL TM3 - 16 ÇIKIŞ TRANSİSTÖRÜ NPN
233 0.0
5085.82 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

TM3DQ16U-MODÜL TM3 - 16 ÇIKIŞ TRANSİSTÖRÜ NPN

Stok KoduTM3DQ16U
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 4.238,19  + KDV
Kdv Dahil 5.085,82  8.164,17
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Modicon TM3
Ürün ya da bileşen tipi Dijital çıkış modülü
Seri uyumluluğu Modicon M241
Modicon M251
Modicon M221
Modicon M262
Dijital çıkış tipi Transistör
Dijital çıkış sayısı 16
Dijital çıkış lojiği Negatif lojik (blok)
Dijital çıkış gerilimi 24 V DC for transistor output
Dijital çıkış akımı 300 mA for transistor output

Tamamlayıcı
Dijital G/Ç sayısı 16
Akım tüketimi 5 mA at 5 V DC via bus connector (at state off)
0 mA at 24 V DC via bus connector (at state off)
15 mA -de 5 V DC bara konnektörü üzerinden (açık durumda)
20 mA at 24 V DC via bus connector (at state on)
Yanıt süresi 450 µs (turn-on)
450 µs (turn-off)
Maximum leakage current 0.1 mA for transistor output
Maximum voltage drop <0.4 V
Yerel sinyalleme 1 LED per channel (green) for output status
Elektrikli bağlantı 10 x 1.5 mm² removable screw terminal block with pitch 3.81 mm adjustment for outputs
Maximum cable distance between devices Ekransız kablo: <30 m için transistör çıkışı
Yalıtım Between output and internal logic at 500 V AC
Çıkışlar arasında yalıtımsız
İşaretleme CE
Montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 81,3 mm
Genişlik 21,4 mm
Ürün ağırlığı 0,76 kg

Ortam
Standartlar EN/IEC 61010-2-201
EN/IEC 61131-2
Ürün sertifikaları CULus
C-Tick
Elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç 30 A/m 50/60 Hz conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç 1 kV for I/O conforming to EN/IEC 61000-4-4
Kesinti dayanımı 1 kV I/O common mode conforming to EN/IEC 61000-4-5 DC
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6
3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL)
Elektromanyetik emisyon Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011
Radiated emissions - test level: 47 dBμV/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011
Çalışma için ortam hava sıcaklığı -10…35 °C vertical installation
-10…55 °C horizontal installation
Depolama ortam koşulları -25…70 °C
Bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 with protective cover in place
Kirletme derecesi 2
Çalışma yüksekliği 0...2000 m
Depolama yüksekliği 0…3000 m
Titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn at 8.4…150 Hz on DIN rail
3.5 mm at 5…8.4 Hz on panel
3 gn at 8.4…150 Hz on panel
Darbe dayanımı 15 gn için 11 ms

Packing Units
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 245 g
Paket 1 Yükseklik 7,5 cm
Paket 1 genişliği 12,5 cm
Paket 1 Uzunluk 10,5 cm

Offer Sustainability
Sürdürülebilir teklif durumu Green Premium ürünü

ÜRÜN TİPİ
İNPUT / OUTPUT MODÜL
GİRİŞ / ÇIKIŞ TİPİ
TRANSİSTÖR NPN
GİRİŞ ÇIKIŞ SAYISI
16 ÇIKIŞ
BESLEME GERİLİMİ
24V DC
KABLO GİRİŞİ
VİDALI KLEMENS
UYUMLU SERİLER
TM221 TM241 TM251 TM262
