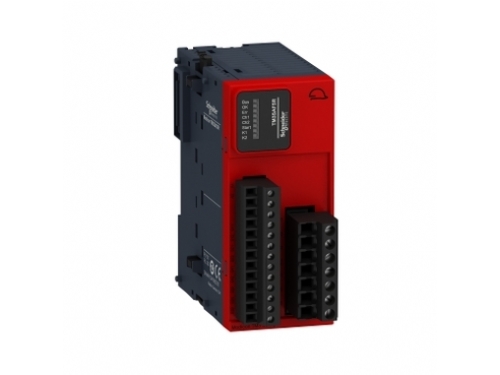

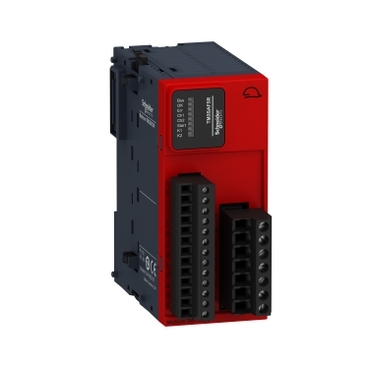

TM3SAF5R-PLC TM2XX İÇİN GÜVENLİK MODÜLÜ, 1 FONKSİYON, CAT4,
265 0.0
10503.44 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

TM3SAF5R-PLC TM2XX İÇİN GÜVENLİK MODÜLÜ, 1 FONKSİYON, CAT4,

Stok KoduTM3SAF5R
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 8.752,87  + KDV
Kdv Dahil 10.503,44  16.860,97
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Modicon TM3 Güvenlik
Ürün ya da bileşen tipi Güvenlik modülü
Ürün grubu TM3SAF
Güvenlik modülü uygulaması Acul durdurma ve anahtar izleme için
Modülün fonksiyonu Emergency stop monitoring 1-channel wiring
Emergency stop monitoring 2-channel wiring
Monitoring of a movable guard with 2 switches and automatic start
Güvenlik seviyesi Can reach PL e/category 4 conforming to EN/ISO 13849-1: 2008
Can reach PL e/category 4 conforming to EN/ISO 13849-2: 2012
Can reach SILCL 3 conforming to EN/IEC 62061: 2005
Can reach SIL 3 conforming to EN/IEC 61508: 2010

Tamamlayıcı
Güvenlik güvenilirlik verisi DC = 95 % conforming to EN/ISO 13849-1
PFHd = 5E-9 1/h conforming to IEC 61508-1 1 operation/hour DC-13 24 V DC, <4 A
PFHd = 30E-9 1/h conforming to IEC 61508-1 60 operations/hour DC-13 24 V DC, <1 A
MTTFd = 500 years conforming to EN/ISO 13849-1 1 operation/hour DC-13 24 V DC, <4 A
MTTFd = 85 years conforming to EN/ISO 13849-1 60 operations/hour DC-13 24 V DC, <1 A
SFF = 95 % conforming to IEC 61508-1
HFT = 1 conforming to IEC 61508-1
Type = A conforming to IEC 61508-1
Girişler arasında senkronizasyon süresi Unlimited
Bağlantılar - terminaller Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,2...1 x 2,5 mm² esnek kablo uçsuz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,2...1 x 2,5 mm² katı kablo uçsuz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 2,5 mm² esnek kablo uçlu, şevli 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 2,5 mm² esnek kablo uçlu, şevsiz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,2...2 x 1,5 mm² esnek kablo uçsuz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,2...2 x 1,5 mm² katı kablo uçsuz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,25...2 x 1 mm² esnek kablo uçlu, şevsiz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,5...2 x 1,5 mm² esnek kablo uçlu, çift şevli 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,14...1 x 1,5 mm² esnek kablo uçsuz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,14...1 x 1,5 mm² katı kablo uçsuz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 0,5 mm² esnek kablo uçlu, şevli diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 1,5 mm² esnek kablo uçlu, şevsiz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,14...2 x 0,5 mm² esnek kablo uçsuz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,14...2 x 0,75 mm² katı kablo uçsuz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,25...2 x 0,34 mm² esnek kablo uçlu, şevsiz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,5 mm² esnek kablo uçlu, çift şevli diğer terminaller
Çıkış tipi Relay instantaneous opening, 3 NO circuit(s), potential free
Güvenlik devrelerinin sayısı 3 NO for relay instantaneous opening
Maksimum anahtarlama gerilimi 230 V utilisation category AC-15 at 50 Hz (relay instantaneous opening)
24 V utilisation category DC-13 (relay instantaneous opening)
[Us] nominal besleme gerilimi 24 V - 15...20 % DC
W cinsinden güç tüketimi 0.2 W at 5 V DC
3.6 W at 24 V DC
Giriş koruma tipi Iç, elektronik
Kontrol devresi gerilimi 24 V DC
Maximum cable distance between devices 30 m
Kesme kapasitesi 360 VA holding AC-15 B300 relay output
3600 VA inrush AC-15 B300 relay output
Kesme kapasitesi 4 A 24 V 50 ms DC-13 relay output
Çıkış termal akımı 6 A per relay for relay output
[Ith] klasik açık hava termik akımı 18 A
Ilgili sigorta değeri 4 A gG or gL for relay output conforming to EN/IEC 60947-5-1
6 A hızlı çalışan için röle çıkışı 'e uygunEN/IEC 60947-5-1
Minimum çıkış akımı 10 mA için röle çıkışı
Çıkış gerilimi 10 V relay output
Maximum response time on input open 40 ms
[Ui] nominal yalıtım voltajı 300 V (pollution degree 2) conforming to IEC 60647-5-1
[Uimp] nominal darbe dayanım voltajı 4 kV overvoltage category III conforming to IEC 60647-5-1
Akım tüketimi 100 mA at 24 V DC external supply
Yerel sinyalleme 8 LEDs (green/red) for user
Elektrikli bağlantı Vidalı terminal
Standartlar EN/ISO 13849-1:2008
EN/ISO 13849-2:2012
EN/IEC 62061:2005
EN/IEC 61508:2010
EN/IEC 60947-5-1:2010
EN/IEC 61131-2:2007
EN/IEC 60204-1:2005
EN/IEC 60204-1:2009/A1
IEC 61010-1:2010
EN 50581:2012
Ürün sertifikaları EAC
CSA Haz Loc Sınıf 1 Bölüm 2 (beklemede)
RCM
TÜV
UL 61010-2-201
CSA 61010-2-201 (beklemede)
ANSI Haz Loc Sınıf 1 Bölüm 2 (beklemede)
İşaretleme CE
UL
EFUP 10
EAC
RCM
TÜV
CSA
Elektromanyetik uyumluluk Electrostatic discharge immunity test - test level: 8 kV (air discharge) conforming to EN/IEC 61000-4-2
Electrostatic discharge immunity test - test level: 6 kV (contact discharge) conforming to EN/IEC 61000-4-2
Susceptibility to electromagnetic fields - test level: 10 V/m (80 MHz to 1 GHz) conforming to EN/IEC 61000-4-3
Susceptibility to electromagnetic fields - test level: 3 V/m (1.4 GHz...2 GHz) conforming to EN/IEC 61000-4-3
Susceptibility to electromagnetic fields - test level: 1 V/m (2 GHz...3 GHz) conforming to EN/IEC 61000-4-3
Magnetic field at power frequency - test level: 30 A/m (50...60 Hz) conforming to EN/IEC 61000-4-8
Electrical fast transient/burst immunity test - test level: 3 kV (power lines (DC)) conforming to EN/IEC 61000-4-4
Electrical fast transient/burst immunity test - test level: 2 kV (I/O) conforming to EN/IEC 61000-4-4
1.2/50 µs shock waves immunity test - test level: 1 kV (power lines (DC)) conforming to EN/IEC 61000-4-5
Conducted RF disturbances - test level: 10 V (0.15...80 MHz) conforming to EN/IEC 61000-4-6
Radiated emission - test level: 40 dBµV/m class A (24 V) conforming to EN 55011
Radiated emission - test level: 47 dBµV/m class A (24 V) conforming to EN 55011
Montaj desteği Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Wall mount using attached fasteners
Yükseklik 94 mm
Derinlik 73 mm
Genişlik 43,7 mm
Ürün ağırlığı 0,19 kg

Ortam
Standartlar EN/IEC 60947-1
EN/IEC 60947-5-1
EN 60204-1
EN/ISO 13850
EN 1088/ISO 14119
Elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
6 kV on contact conforming to EN/IEC 61000-4-2
Elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç 30 A/m 50/60 Hz conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç 3 kV for power lines (DC) (DC) conforming to EN/IEC 61000-4-4
2 kV for I/O lines conforming to EN/IEC 61000-4-4
Kesinti dayanımı 1 kV power lines (DC) differential mode conforming to EN/IEC 61000-4-5 DC
1 kV power lines (DC) common mode conforming to EN/IEC 61000-4-5 DC
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6
Elektromanyetik emisyon Radiated emissions - test level: 50 dBµV/m class A ( 24 V DC) at 30…230 Hz conforming to IEC 61131-3
Radiated emissions - test level: 57 dBµV/m class A ( 24 V DC) at 230…1000 Hz conforming to IEC 61131-3
Çalışma için ortam hava sıcaklığı -10…55 °C horizontal installation
Depolama ortam koşulları -25…70 °C
Bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 (terminaller) 'e uygunEN/IEC 60529
Kirletme derecesi 2
Çalışma yüksekliği 0...2000 m
Depolama yüksekliği 0…3000 m
Titreşim direnci +/- 3.5 mm (f= 5…150 Hz) conforming to IEC 60068-2-6
Darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27
Mekanik dayanıklılık Bumps 6 ms 300 shocks (25 gn) conforming to IEC 60068-2-27

Packing Units
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 277 g
Paket 1 Yükseklik 7,5 cm
Paket 1 genişliği 10,6 cm
Paket 1 Uzunluk 12,5 cm
Birim paket türü 2 S03
Paketteki birim sayısı 2 18
Paket 2 Ağırlığı 5,476 kg
Paket 2 Yükseklik 30 cm
Paket 2 genişliği 30 cm
Paket 2 Uzunluk 40 cm

Offer Sustainability
Sürdürülebilir teklif durumu Green Premium ürünü

ÜRÜN TİPİ
İNPUT / OUTPUT MODÜL EMNİYET MODÜLLERİ
BESLEME GERİLİMİ
24V DC
KABLO GİRİŞİ
VİDALI KLEMENS
UYUMLU SERİLER
TM221 TM241 TM251 TM262
Ürün Dökümanları
TM3 Catalog Modicon Expansion I-O modules for Modicon M221 M241 - Katalog TM3 Modicon - Dijital I-O Modülleri - Donanım Kılavuzu TM3 Talimat Sayfası - Talimat Sayfası TM3_TM3SAF5R Modicon - ürün veri sayfası
