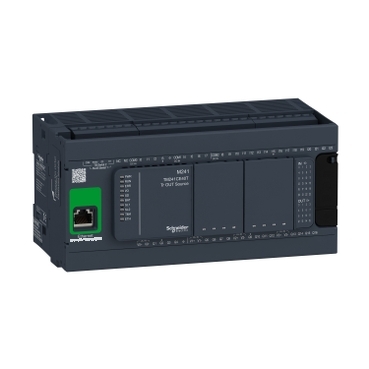

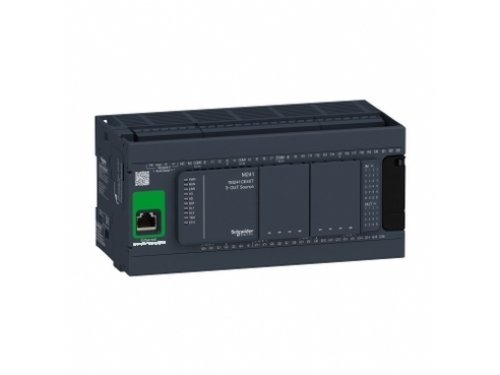

TM241CE40T-M241 KONTROLÖR 40 GÇ TRANSİSTÖR PNP ETHERNET

Stok KoduTM241CE40T

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 15.006,99 + KDV

Kdv Dahil 18.008,39 28.908,52

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Modicon M241
Ürün ya da bileşen tipi	Lojik kontrolör
[Us] nominal besleme gerilimi	24 V DC
Dijital giriş sayısı	24, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1
Dijital çıkış tipi	Transistör
Dijital çıkış sayısı	16 transistör 4 hızlı çıkış
Dijital çıkış gerilimi	24 V DC for transistor output
Dijital çıkış akımı	0.1 A için hızlı çıkış (PTO modu) (Q0...Q3) 0.5 A için transistör çıkışı (Q0...Q15)

Tamamlayıcı

Dijital G/Ç sayısı	40
G/Ç genişleme modülünün sayısı	7 14
Besleme gerilimi limitleri	20,4…28,8 V
Kalkış akımı	50 A
W cinsinden güç tüketimi	32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile)
Dijital giriş lojiği	Blok veya kaynak
Dijital giriş gerilimi	24 V
Dijital giriş gerilim tipi	DC
Gerilim durumu 1 garantili	>= 15 V için giriş
Gerilim durumu 0 garantili	<= 5 V için giriş
Dijital giriş akımı	10,7 mA için hızlı giriş 7 mA for input
Giriş empedansı	4,7 kOhm için giriş 2.81 kOhm için hızlı giriş
Yanıt süresi	<= 2 µs açma, I0...I7 terminaller için hızlı giriş <= 2 µs kapama, I0...I7 terminaller için hızlı giriş <= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış <= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış 50 µs açma, I0...I15 terminaller için giriş 50 µs kapama, I0...I15 terminaller için giriş <= 34 µs açma, Q0...Q15 terminaller için çıkış <= 250 µs kapama, Q0...Q15 terminaller için çıkış
Yapılandırılabilir filtreleme süresi	1 µs için hızlı giriş 12 ms için hızlı giriş 0 ms için giriş 1 ms için giriş 4 ms için giriş 12 ms için giriş
Dijital çıkış lojiği	Pozitif lojik (kaynak)
Çıkış gerilimi limitleri	30 V DC
Maximum current per output common	2 A
Maximum output frequency	20 kHz için hızlı çıkış (PWM modu) 100 kHz için hızlı çıkış (PLS modu) 1 kHz için çıkış
Doğruluk	+/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış +/- 1 % -de 0,1…1 kHz için hızlı çıkış
Maximum leakage current	5 µA için çıkış
Maximum voltage drop	<1 V
Maximum tungsten load	<2,4 W
Koruma tipi	Kısa devre koruması Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Ters polarite koruması için hızlı çıkış
Sıfırlama süresi	10 ms otomatik sıfırlama çıkış 12 s otomatik sıfırlama hızlı çıkış
Bellek kapasitesi	8 MB için program 64 MB for system memory RAM
Yedeklenen veri	128 MB built-in flash memory for backup of user programs
Veri depolama ekipmanı	<= 16 GB SD card (optional)
Pil tipi	BR2032 lithium non-rechargeable, battery life: 4 year(s)
Yedekleme süresi	2 years at 25 °C
1 talimatın uygulanma süresi	0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat
Uygulama yapısı	3 döngüsel ana görev + 1 serbest duruş görevi 8 harici olay görevi 4 döngüsel ana görev 8 olay görevi
Gerçek zamanlı saat	Ile
Saat sapması	<= 60 s/ay -de 25 °C
Konumlama fonksiyonları	PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz) PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz)
Sayım giriş sayısı	4 hızlı giriş (HSC modu) -de 200 kHz 16 standard input -de 1 kHz
Kontrol sinyali tipi	A/B -de 100 kHz için hızlı giriş (HSC modu) Darbe/yön -de 200 kHz için hızlı giriş (HSC modu) Monofaze -de 200 kHz için hızlı giriş (HSC modu)
Entegre bağlantı tipi	Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485 Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485 USB port with mini B USB 2.0 connector Ethernetile RJ45 konnektör
Besleme	(seri 1)seri bağlantı besleme: 5 V, <200 mA
Iletim hızı	1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn veriyolu uzunlugu için 3 m için USB 10, 100 Mbit/sn için Ethernet
Haberleşme port protokolü	Yalıtımsız seri bağlantı: Modbus protokol master/slave
Port Ethernet	10BASE-T/100BASE-TX - 1 port(lar) bakır kablo
Ethernet services	FDR DHCP sunucusu TM4 Ethernet anahtarı ağ modülü aracılığıyla DHCP istemcisi dahili Ethernet portu SMS bildirimleri Bellenim yükseltme SMMP istemcisi/sunucusu Programlama NGVL Izleme IEC VAR ERİŞİMİ FTP istemcisi/sunucusu Indirme SQL istemcisi Modbus TCP client I/O scanner Ethernet/IP originator I/O scanner dahili Ethernet portu Ethernet/IP target, Modbus TCP server and Modbus TCP slave Send and receive email from the controller based on TCP/UDP library Web server (WebVisu & XWeb system) OPC UA server DNS client
Yerel sinyalleme	PWR: 1 LED (yeşil) 1 LED (green) for RUN 1 LED (red) for module error (ERR) 1 LED (red) for I/O error (I/O) 1 LED (green) for SD card access (SD) 1 LED (red) for BAT SL1: 1 LED (yeşil) SL2: 1 LED (yeşil) 1 LED (red) for bus fault on TM4 (TM4) 1 LED per channel (green) for I/O state Ethernet port etkinliği: 1 LED (yeşil)
Elektrikli bağlantı	Çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm) Çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm)
Maximum cable distance between devices	Ekransız kablo: <50 m için giriş Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <50 m için çıkış Ekranlı kablo: <3 m için hızlı çıkış
Yalıtım	Besleme ve dahili lojik arasında -de 500 V AC Besleme ve toprak arasında yalıtımsız Between input and internal logic at 500 V AC Girişler arasında yalıtımsız Hızlı giriş ve dahili lojik arasında -de 500 V AC Between output and internal logic at 500 V AC Çıkışlar arasında yalıtımsız Hızlı çıkış ve dahili lojik arasında -de 500 V AC Çıkış grupları arasında -de 500 V AC
İşaretleme	CE
Kesinti dayanımı	1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV input common mode conforming to EN/IEC 61000-4-5 1 kV transistör çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
Web hizmetleri	Web sunucusu
Bağlantıların maksimum sayısı	8 Modbus sunucusu 8 SoMachine protokolü 10 web sunucusu 4 FTP sunucusu 16 Ethernet/IP hedefi 8 Modbus istemcisi
Slave sayısı	64 Modbus TCP: 16 Ethernet/IP:
Döngü süresi	10 ms 16 Ethernet/IP 64 ms 64 Modbus TCP
Montaj desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel
Yükseklik	90 mm
Derinlik	95 mm
Genişlik	190 mm
Ürün ağırlığı	0,62 kg

Ortam

Standartlar	ANSI/ISA 12-12-01 CSA C22.2 No 142 CSA C22.2 No 213 EN/IEC 61131-2:2007 Denizcilik teknik özellikleri (LR, ABS, DNV, GL) UL 1604 UL 508
Ürün sertifikaları	RCM CSA CULus IACS E10
Elektrostatik deşarja direnç	8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç	10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Hızlı geçici akımlara direnç	2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları) 1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı) 1 kV 'e uygunEN/IEC 61000-4-4 (giriş) 1 kV 'e uygunEN/IEC 61000-4-4 (transistör çıkışı)
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç	10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon	Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunEN/IEC 55011
Mikro kırılmalara bağışıklık	10 ms
Çalışma için ortam hava sıcaklığı	-10…50 °C (dikey kurulum) -10…55 °C (horizontal installation)
Depolama ortam koşulları	-25…70 °C
Bağıl nem	10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi	IP20 with protective cover in place
Kirletme derecesi	2
Çalışma yüksekliği	0...2000 m
Depolama yüksekliği	0…3000 m
Titreşim direnci	3.5 mm at 5…8.4 Hz on symmetrical rail 3 gn -de 8,4…150 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 3 gn -de 8,4…150 Hz üzerinde panel montajı
Darbe dayanımı	15 gn için 11 ms

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	770 g
Paket 1 Yükseklik	11,259 cm
Paket 1 genişliği	13,069 cm
Paket 1 Uzunluk	22,934 cm

ÜRÜN TİPİ

PLC

GİRİŞ / ÇIKIŞ TİPİ

TRANSİSTÖR PNP

GİRİŞ ÇIKIŞ SAYISI

24 GİRİŞ 16 ÇIKIŞ

HABERLEŞME

MODBUS RTU MODBUS TCP/IP ETHERNET TCP/IP

BESLEME GERİLİMİ

24V DC

KABLO GİRİŞİ

VİDALI KLEMENS

Ürün Dökümanları

M221 Katalog - Katalog M221 Kullanıcı kılavuzu - Kullanma kılavuzu M221 Talimat sayfaları - Talimat Sayfası M241 Modicon_TM241CE40T - ürün veri sayfası
