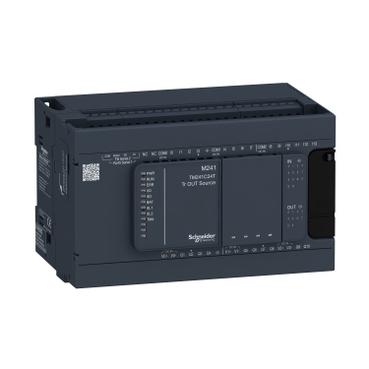

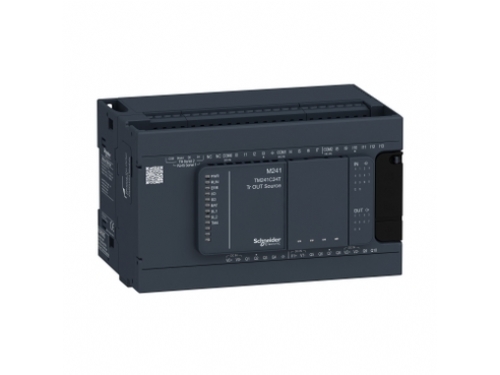

TM241C24T-M241 KONTROLÖR 24 GÇ TRANSİSTÖR PNP

Stok KoduTM241C24T

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 11.127,31 + KDV

Kdv Dahil 13.352,78 21.434,95

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Modicon M241
Ürün ya da bileşen tipi	Lojik kontrolör
[Us] nominal besleme gerilimi	24 V DC
Dijital giriş sayısı	14, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1
Dijital çıkış tipi	Transistör
Dijital çıkış sayısı	10 transistör 4 hızlı çıkış
Dijital çıkış gerilimi	24 V DC for transistor output
Dijital çıkış akımı	0.5 A için transistör çıkışı (Q0...Q9) 0.1 A için hızlı çıkış (PTO modu) (Q0...Q3)

Tamamlayıcı

Dijital G/Ç sayısı	24
G/Ç genişleme modülünün sayısı	7 14
Besleme gerilimi limitleri	20,4…28,8 V
Kalkış akımı	50 A
W cinsinden güç tüketimi	32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile)
Dijital giriş lojiği	Blok veya kaynak
Dijital giriş gerilimi	24 V
Dijital giriş gerilim tipi	DC
Gerilim durumu 1 garantili	>= 15 V için giriş
Gerilim durumu 0 garantili	<= 5 V için giriş
Dijital giriş akımı	5 mA için giriş 10,7 mA için hızlı giriş
Giriş empedansı	4,7 kOhm için giriş 2.81 kOhm için hızlı giriş
Yanıt süresi	50 µs açma, I0...I13 terminaller için giriş 50 µs kapama, I0...I13 terminaller için giriş <= 2 µs açma, I0...I7 terminaller için hızlı giriş <= 2 µs kapama, I0...I7 terminaller için hızlı giriş <= 34 µs açma, Q0...Q9 terminaller için çıkış <= 250 µs kapama, Q0...Q9 terminaller için çıkış <= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış <= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış
Yapılandırılabilir filtreleme süresi	1 µs için hızlı giriş 12 ms için hızlı giriş 0 ms için giriş 1 ms için giriş 4 ms için giriş 12 ms için giriş
Dijital çıkış lojiği	Pozitif lojik (kaynak)
Çıkış gerilimi limitleri	30 V DC
Maximum current per output common	2 Aile Q0...Q3 terminal için hızlı çıkış 2 Aile Q4...Q7 terminal için çıkış 1 Aile Q8...Q9 terminal için çıkış
Maximum output frequency	20 kHz için hızlı çıkış (PWM modu) 100 kHz için hızlı çıkış (PLS modu) 1 kHz için çıkış
Doğruluk	+/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış +/- 1 % -de 0,1…1 kHz için hızlı çıkış
Maximum leakage current	5 µA için çıkış
Maximum voltage drop	<1 V
Maximum tungsten load	<2,4 W
Koruma tipi	Kısa devre koruması Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Ters polarite koruması için hızlı çıkış
Sıfırlama süresi	10 ms otomatik sıfırlama çıkış 12 s otomatik sıfırlama hızlı çıkış
Bellek kapasitesi	8 MB için program 64 MB for system memory RAM
Yedeklenen veri	128 MB built-in flash memory for backup of user programs
Veri depolama ekipmanı	<= 16 GB SD card (optional)
Pil tipi	BR2032 lithium non-rechargeable, battery life: 4 year(s)
Yedekleme süresi	2 years at 25 °C
1 talimatın uygulanma süresi	0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat
Uygulama yapısı	4 döngüsel ana görev 3 döngüsel ana görev + 1 serbest duruş görevi 8 harici olay görevi 8 olay görevi
Gerçek zamanlı saat	Ile
Saat sapması	<= 60 s/ay -de 25 °C
Konumlama fonksiyonları	PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz) PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz)
Sayım giriş sayısı	4 hızlı giriş (HSC modu) -de 200 kHz 14 standard input -de 1 kHz
Kontrol sinyali tipi	A/B -de 100 kHz için hızlı giriş (HSC modu) Darbe/yön -de 200 kHz için hızlı giriş (HSC modu) Monofaze -de 200 kHz için hızlı giriş (HSC modu)
Entegre bağlantı tipi	Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485 Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485 USB port with mini B USB 2.0 connector
Besleme	(seri 1)seri bağlantı besleme: 5 V, <200 mA
Iletim hızı	1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn veriyolu uzunlugu için 3 m için USB
Haberleşme port protokolü	Yalıtımsız seri bağlantı: Modbus protokol master/slave
Yerel sinyalleme	PWR: 1 LED (yeşil) 1 LED (green) for RUN 1 LED (red) for module error (ERR) 1 LED (red) for I/O error (I/O) 1 LED (green) for SD card access (SD) 1 LED (red) for BAT SL1: 1 LED (yeşil) SL2: 1 LED (yeşil) 1 LED (red) for bus fault on TM4 (TM4) 1 LED per channel (green) for I/O state
Elektrikli bağlantı	Çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm) Çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm)
Maximum cable distance between devices	Ekransız kablo: <50 m için giriş Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <50 m için çıkış Ekranlı kablo: <3 m için hızlı çıkış
Yalıtım	Besleme ve dahili lojik arasında -de 500 V AC Besleme ve toprak arasında yalıtımsız Between input and internal logic at 500 V AC Girişler arasında yalıtımsız Hızlı giriş ve dahili lojik arasında -de 500 V AC Between output and internal logic at 500 V AC Çıkışlar arasında yalıtımsız Hızlı çıkış ve dahili lojik arasında -de 500 V AC
İşaretleme	CE
Kesinti dayanımı	1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV input common mode conforming to EN/IEC 61000-4-5 1 kV transistör çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
Montaj desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel
Yükseklik	90 mm
Derinlik	95 mm
Genişlik	150 mm
Ürün ağırlığı	0,53 kg

Ortam

Standartlar	ANSI/ISA 12-12-01 CSA C22.2 No 142 CSA C22.2 No 213 EN/IEC 61131-2:2007 Denizcilik teknik özellikleri (LR, ABS, DNV, GL) UL 1604 UL 508
Ürün sertifikaları	CULus CSA IACS E10 RCM
Elektrostatik deşarja direnç	8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç	10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Hızlı geçici akımlara direnç	2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları) 1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı) 1 kV 'e uygunEN/IEC 61000-4-4 (giriş) 1 kV 'e uygunEN/IEC 61000-4-4 (transistör çıkışı)
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç	10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon	Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunEN/IEC 55011
Mikro kırılmalara bağışıklık	10 ms
Çalışma için ortam hava sıcaklığı	-10…50 °C (dikey kurulum) -10…55 °C (horizontal installation)
Depolama ortam koşulları	-25…70 °C
Bağıl nem	10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi	IP20 with protective cover in place
Kirletme derecesi	2
Çalışma yüksekliği	0...2000 m
Depolama yüksekliği	0…3000 m
Titreşim direnci	3.5 mm at 5…8.4 Hz on symmetrical rail 3 gn -de 8,4…150 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 3 gn -de 8,4…150 Hz üzerinde panel montajı
Darbe dayanımı	15 gn için 11 ms

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	640 g
Paket 1 Yükseklik	11,367 cm
Paket 1 genişliği	13,104 cm
Paket 1 Uzunluk	18,744 cm

Offer Sustainability

Sürdürülebilir teklif durumu

Green Premium ürünü

ÜRÜN TİPİ

PLC

GİRİŞ / ÇIKIŞ TİPİ

TRANSİSTÖR PNP

GİRİŞ ÇIKIŞ SAYISI

14 GİRİŞ 10 ÇIKIŞ

HABERLEŞME

MODBUS RTU

BESLEME GERİLİMİ

24V DC

KABLO GİRİŞİ

VİDALI KLEMENS

Ürün Dökümanları

M221 Katalog - Katalog M221 Kullanıcı kılavuzu - Kullanma kılavuzu M221 Talimat sayfaları - Talimat Sayfası M241 Modicon_TM241C24T - ürün veri sayfası
