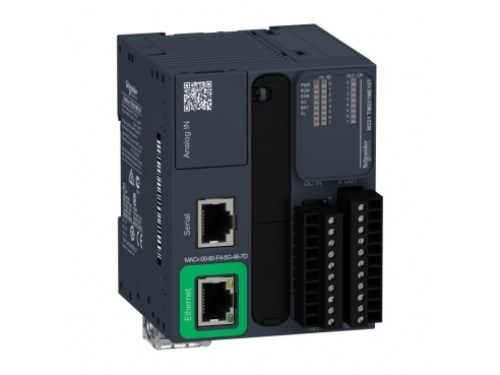

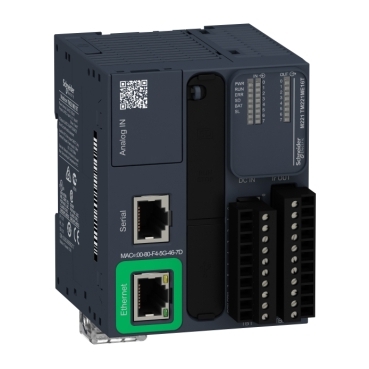

TM221ME16T-KONTROLÖR M221-16 GÇ TRANSİSTÖR PNP ETHERNET
280 0.0
8738.62 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

TM221ME16T-KONTROLÖR M221-16 GÇ TRANSİSTÖR PNP ETHERNET

Stok KoduTM221ME16T
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 7.282,19  + KDV
Kdv Dahil 8.738,62  14.027,95
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Modicon M221
Ürün ya da bileşen tipi Lojik kontrolör
[Us] nominal besleme gerilimi 24 V DC
Dijital giriş sayısı 8, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1
Analog giriş modülü 2 -de 0...10 V
Dijital çıkış tipi Transistör
Dijital çıkış sayısı 8 transistör 2 hızlı çıkış
Dijital çıkış gerilimi 24 V DC
Dijital çıkış akımı 0.5 A

Tamamlayıcı
Dijital G/Ç sayısı 16
G/Ç genişleme modülünün sayısı 7 için röle çıkışı
Besleme gerilimi limitleri 20,4…28,8 V
Kalkış akımı 35 A
W cinsinden güç tüketimi 22,9 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile)
4 W -de 24 V (G/Ç genişleme modülsüz)
Güç besleme çıkış akımı 0,52 A 5 V için genişletme veriyolu
0,49 A 24 V için genişletme veriyolu
Dijital giriş lojiği Blok veya kaynak (pozitif/negatif)
Dijital giriş gerilimi 24 V
Dijital giriş gerilim tipi DC
Analog giriş çözünürlüğü 10 bit
LSB değeri 10 mV
Dönüşüm süresi Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş
Girişlerde izin verilen aşırı yük +/- 30 V DC için 5 min (maksimum) için analog giriş
+/- 13 V DC (kalıcı) için analog giriş
Gerilim durumu 1 garantili >= 15 V için giriş
Gerilim durumu 0 garantili <= 5 V için giriş
Dijital giriş akımı 7 mA için Dijital giriş
5 mA için hızlı giriş
Giriş empedansı 100 kOhm için analog giriş
3.4 kOhm için giriş
4,9 kOhm için hızlı giriş
Yanıt süresi 35 µs kapama, I2...I5 terminaller için giriş
5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş
35 µs açma, diğer terminaller terminaller için giriş
5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş
100 µs kapama, diğer terminaller terminaller için giriş
5 µs açma, kapama, Q0...Q1 terminaller için çıkış
50 µs açma, kapama, Q2...Q3 terminaller için çıkış
300 µs açma, kapama, diğer terminaller terminaller için çıkış
Yapılandırılabilir filtreleme süresi 0 ms için giriş
3 ms için giriş
12 ms için giriş
Dijital çıkış lojiği Pozitif lojik (kaynak)
Maximum current per output common 4 A
Çıkış Frekansı (senk’den ana girişe) 100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal
5 kHz için çıkış -de Q2...Q3 terminal
0,1 kHz için çıkış -de Q4...Q6 terminal
Mutlak doğruluk hatası Tam ölçeğin +/- % 1'i için analog giriş
Maximum leakage current 0.1 mA for transistor output
Maximum voltage drop <1 V
Mekanik dayanıklılık 20000000 cycles için transistör çıkışı
Maximum tungsten load <12 W için çıkış ve hızlı çıkış
Koruma tipi Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Çıkışta kısa devre koruması
Aşırı yük ve kısa devre koruması -de 1 A
Sıfırlama süresi 1 s otomatik sıfırlama
Bellek kapasitesi 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat
256 kB için dahili değişkenler RAM
Yedeklenen veri 256 kB dahili flash bellek için uygulama ve verinin yedeği
Veri depolama ekipmanı 2 GB SD kart (opsiyonel)
Pil tipi BR2032 lithium non-rechargeable, battery life: 4 year(s)
Yedekleme süresi 1 yıl -de 25 °C (güç kaynağı kesintisi ile)
1 talimatın uygulanma süresi 0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimat
Execution time per instruction 0.2 µs Boolean
Exct time for event task 60 µs yanıt süresi
Uygulama yapısı 1 döngüsel yardımcı görev
1 yapılandırılabilir serbest duruş/döngüsel master görevi
8 kesinti görevi
Nesne alanlarının maksimum boyutu 512 %M bellek biti
512 %KW sabit word
8000 %MW bellek word
255 %TM zamanlayıcı
255 %C sayaç
Gerçek zamanlı saat Ile
Saat sapması <= 30 sn/ay -de 25 °C
Düzenleme döngüsü Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü
Konumlama fonksiyonları Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz)
Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz)
Kullanılabilir işlev PLS
Frekans jeneratörü
PWM
Sayım giriş sayısı 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit
Counter function Darbe/yön
A/B
Monofaze
Entegre bağlantı tipi USB port with mini B USB 2.0 connector
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485
Ethernetile RJ45 konnektör
Besleme (seri 1)seri bağlantı besleme: 5 V, <200 mA
Iletim hızı 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn için USB
Haberleşme port protokolü USB portu: USB protokol - SoMachine-Ağ
Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network
: Ethernet protokol
Port Ethernet 10BASE-T/100BASE-TX 1 portile 100 m bakır kablo
Haberleşme hizmeti DHCP istemcisi
Ethernet/IP adaptörü
Modbus TCP sunucusu
Modbus TCP slave cihazı
Modbus TCP istemcisi
Yerel sinyalleme PWR: 1 LED (yeşil)
1 LED (green) for RUN
1 LED (red) for module error (ERR)
1 LED (green) for SD card access (SD)
1 LED (red) for BAT
1 LED per channel (green) for I/O state
1 LED (green) for SL
ACT: Ethernet ağı etkinliği (yeşil)
Bağlantı (Bağlantı Durumu): Ethernet ağı bağlantısı (sarı)
Elektrikli bağlantı Terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için
Konnektör, 4 terminaller analog girişler için
Mini B USB 2.0 konnektör programlama terminali için
Çıkarılabilir vidalı terminal bloğu, 10 terminaller girişler için
Çıkarılabilir vidalı terminal bloğu, 11 terminaller çıkışlar için
Maximum cable distance between devices Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <30 m için çıkış
Ekransız kablo: <30 m için dijital giriş
Ekransız kablo: <1 m için analog giriş
Ekranlı kablo: <3 m için hızlı çıkış
Yalıtım Between input and internal logic at 500 V AC
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Between output and internal logic at 500 V AC
Analog giriş ve dahili lojik arasında yalıtımsız
Analog girişler arasında yalıtımsız
İşaretleme CE
Montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 70 mm
Genişlik 70 mm
Ürün ağırlığı 0,264 kg

Ortam
Standartlar EN/IEC 60664-1
EN/IEC 61010-2-201
EN/IEC 61131-2
Ürün sertifikaları IACS E10
RCM
CSA
ABS
CULus
DNV-GL
EAC
LR
Çevresel özellik Sıradan ve tehlikeli yer
Elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç 30 A/m 50/60 Hz conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
2 kV 'e uygunEN/IEC 61000-4-4 (röle çıkışı)
1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
Kesinti dayanımı 2 kV güç hatları (AC) ortak mod 'e uygunEN/IEC 61000-4-5
2 kV röle çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
1 kV I/O common mode conforming to EN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV güç hatları (AC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunEN/IEC 55011
Mikro kırılmalara bağışıklık 10 ms
Çalışma için ortam hava sıcaklığı -10…55 °C (horizontal installation)
-10…35 °C (vertical installation)
Depolama ortam koşulları -25…70 °C
Bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 with protective cover in place
Kirletme derecesi <= 2
Çalışma yüksekliği 0...2000 m
Depolama yüksekliği 0…3000 m
Titreşim direnci 3.5 mm at 5…8.4 Hz on symmetrical rail
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
1 gn at 8.4…150 Hz on symmetrical rail
1 gn -de 8,4…150 Hz üzerinde panel montajı
Darbe dayanımı 147 m/s² için 11 ms <



ÜRÜN TİPİ
PLC
GİRİŞ / ÇIKIŞ TİPİ
TRANSİSTÖR PNP
GİRİŞ ÇIKIŞ SAYISI
8 GİRİŞ 8 ÇIKIŞ
HABERLEŞME
MODBUS RTU MODBUS TCP/IP ETHERNET TCP/IP
BESLEME GERİLİMİ
24V DC
KABLO GİRİŞİ
VİDALI KLEMENS
