TM241CE40R-M241 KONTROLÖR 40 GÇ RÖLESİ ETHERNET
228 0.0
18006.17 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

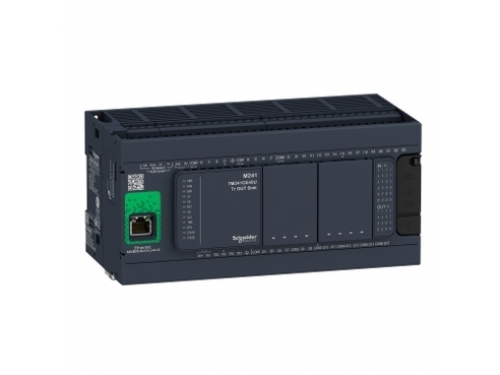

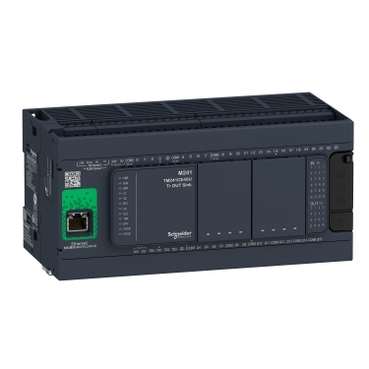

TM241CE40R-M241 KONTROLÖR 40 GÇ RÖLESİ ETHERNET

Stok KoduTM241CE40R
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 15.005,14  + KDV
Kdv Dahil 18.006,17  28.904,95
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Modicon M241
Ürün ya da bileşen tipi Lojik kontrolör
[Us] nominal besleme gerilimi 100...240 V AC
Dijital giriş sayısı 24, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1
Dijital çıkış tipi Röle
Transistör
Dijital çıkış sayısı 4 transistör 4 hızlı çıkış
12 röle
Dijital çıkış gerilimi 5...125 V DC için röle çıkışı
5...250 V AC için röle çıkışı
24 V DC for transistor output
Dijital çıkış akımı 0.1 A için hızlı çıkış (PTO modu) (TR0...TR3)
2 A için röle çıkışı (Q4...Q15)
0.5 A için transistör çıkışı (TR0...TR3)

Tamamlayıcı
Dijital G/Ç sayısı 40
G/Ç genişleme modülünün sayısı 7
14
Besleme gerilimi limitleri 85…264 V
Şebeke frekansı 50/60 Hz
Dijital giriş lojiği Blok veya kaynak
Dijital giriş gerilimi 24 V
Dijital giriş gerilim tipi DC
Gerilim durumu 1 garantili >= 15 V için giriş
Gerilim durumu 0 garantili <= 5 V için giriş
Dijital giriş akımı 7 mA for input
Giriş empedansı 4,7 kOhm için giriş
Yanıt süresi 50 µs açma, I0...I15 terminaller için giriş
Yapılandırılabilir filtreleme süresi 1 µs için hızlı giriş
Dijital çıkış lojiği Pozitif lojik (kaynak)
Çıkış gerilimi limitleri 125 V DC röle çıkışı
30 V DC transistör çıkışı
277 V AC röle çıkışı
Maximum output frequency 1 kHz için transistör çıkışı
20 kHz için hızlı çıkış (PWM modu)
100 kHz için hızlı çıkış (PLS modu)
Doğruluk +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış
+/- 1 % -de 0,1…1 kHz için hızlı çıkış
Koruma tipi Kısa devre koruması için transistör çıkışı
Otomatik sıfırlamalı kısa devre ve aşırı yük koruması için transistör çıkışı
Ters polarite koruması için transistör çıkışı
Koruma olmadan için röle çıkışı
Sıfırlama süresi 10 ms otomatik sıfırlama çıkış
12 s otomatik sıfırlama hızlı çıkış
Bellek kapasitesi 8 MB için program
64 MB for system memory RAM
Yedeklenen veri 128 MB built-in flash memory for backup of user programs
Veri depolama ekipmanı <= 16 GB SD card (optional)
Pil tipi BR2032 lithium non-rechargeable, battery life: 4 year(s)
Yedekleme süresi 2 years at 25 °C
1 talimatın uygulanma süresi 0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimat
Uygulama yapısı 4 döngüsel ana görev
8 olay görevi
8 harici olay görevi
3 döngüsel ana görev + 1 serbest duruş görevi
Gerçek zamanlı saat Ile
Saat sapması <= 60 s/ay -de 25 °C
Konumlama fonksiyonları PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz)
Sayım giriş sayısı 4 hızlı giriş (HSC modu) -de 200 kHz
14 standard input -de 1 kHz
Kontrol sinyali tipi A/B -de 100 kHz için hızlı giriş (HSC modu)
Darbe/yön -de 200 kHz için hızlı giriş (HSC modu)
Monofaze -de 200 kHz için hızlı giriş (HSC modu)
Entegre bağlantı tipi Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485
Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485
USB port with mini B USB 2.0 connector
Ethernetile RJ45 konnektör
Besleme (seri 1)seri bağlantı besleme: 5 V, <200 mA
Iletim hızı 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn veriyolu uzunlugu için 3 m için USB
10, 100 Mbit/sn için Ethernet
Haberleşme port protokolü Yalıtımsız seri bağlantı: Modbus protokol master/slave
Port Ethernet 10BASE-T/100BASE-TX - 1 port(lar) bakır kablo
Ethernet services FDR
DHCP sunucusu TM4 Ethernet anahtarı ağ modülü aracılığıyla
DHCP istemcisi dahili Ethernet portu
SMS bildirimleri
Bellenim yükseltme
SMMP istemcisi/sunucusu
Programlama
NGVL
Izleme
IEC VAR ERİŞİMİ
FTP istemcisi/sunucusu
Indirme
SQL istemcisi
Modbus TCP client I/O scanner
Ethernet/IP originator I/O scanner dahili Ethernet portu
Ethernet/IP target, Modbus TCP server and Modbus TCP slave
Send and receive email from the controller based on TCP/UDP library
Web server (WebVisu & XWeb system)
OPC UA server
DNS client
Yerel sinyalleme PWR: 1 LED (yeşil)
1 LED (green) for RUN
1 LED (red) for module error (ERR)
1 LED (red) for I/O error (I/O)
1 LED (green) for SD card access (SD)
1 LED (red) for BAT
SL1: 1 LED (yeşil)
SL2: 1 LED (yeşil)
1 LED (red) for bus fault on TM4 (TM4)
1 LED per channel (green) for I/O state
Ethernet port etkinliği: 1 LED (yeşil)
Elektrikli bağlantı Çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm)
Çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm)
Maximum cable distance between devices Ekransız kablo: <50 m için giriş
Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <50 m için çıkış
Ekranlı kablo: <3 m için hızlı çıkış
Yalıtım Besleme ve dahili lojik arasında -de 500 V AC
Besleme ve toprak arasında yalıtımsız
İşaretleme CE
Sensör güç beslemesi 24 V DC -de 400 mA kontrolör tarafından beslenir
Kesinti dayanımı 2 kV güç hatları (AC) ortak mod 'e uygunEN/IEC 61000-4-5
2 kV röle çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
1 kV güç hatları (AC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV input common mode conforming to EN/IEC 61000-4-5
1 kV transistör çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
Web hizmetleri Web sunucusu
Bağlantıların maksimum sayısı 8 Modbus sunucusu
8 SoMachine protokolü
10 web sunucusu
4 FTP sunucusu
16 Ethernet/IP hedefi
8 Modbus istemcisi
Slave sayısı 64 Modbus TCP:
16 Ethernet/IP:
Döngü süresi 10 ms 16 Ethernet/IP
64 ms 64 Modbus TCP
Montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 95 mm
Genişlik 190 mm
Ürün ağırlığı 0,62 kg

Ortam
Standartlar ANSI/ISA 12-12-01
CSA C22.2 No 142
CSA C22.2 No 213
EN/IEC 61131-2:2007
Denizcilik teknik özellikleri (LR, ABS, DNV, GL)
UL 1604
UL 508
Ürün sertifikaları RCM
CSA
CULus
IACS E10
Elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Hızlı geçici akımlara direnç 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
2 kV 'e uygunEN/IEC 61000-4-4 (röle çıkışı)
1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
1 kV 'e uygunEN/IEC 61000-4-4 (giriş)
1 kV 'e uygunEN/IEC 61000-4-4 (transistör çıkışı)
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları) -de 0,15…0,5 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları) -de 0,5…300 MHz 'e uygunEN/IEC 55011
Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Radiated emissions - test level: 47 dBμV/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011
Mikro kırılmalara bağışıklık 10 ms
Çalışma için ortam hava sıcaklığı -10…50 °C (dikey kurulum)
-10…55 °C (horizontal installation)
Depolama ortam koşulları -25…70 °C
Bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 with protective cover in place
Kirletme derecesi 2
Çalışma yüksekliği 0...2000 m
Depolama yüksekliği 0…3000 m
Titreşim direnci 3.5 mm at 5…8.4 Hz on symmetrical rail
3 gn -de 8,4…150 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
3 gn -de 8,4…150 Hz üzerinde panel montajı
Darbe dayanımı 15 gn için 11 ms

Packing Units
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 933 g
Paket 1 Yükseklik 12,8 cm
Paket 1 genişliği 22,6 cm
Paket 1 Uzunluk 11,5 cm

Offer Sustainability
Sürdürülebilir teklif durumu Green Premium ürünü

ÜRÜN TİPİ
PLC
GİRİŞ / ÇIKIŞ TİPİ
RÖLE
GİRİŞ ÇIKIŞ SAYISI
24 GİRİŞ 16 ÇIKIŞ
HABERLEŞME
MODBUS RTU MODBUS TCP/IP ETHERNET TCP/IP
BESLEME GERİLİMİ
230V AC
KABLO GİRİŞİ
VİDALI KLEMENS
