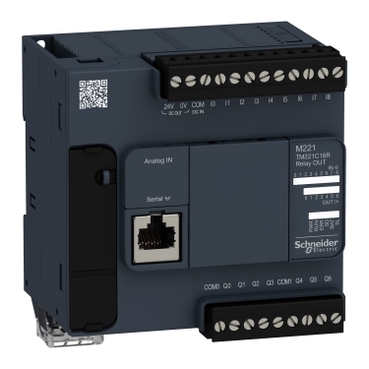

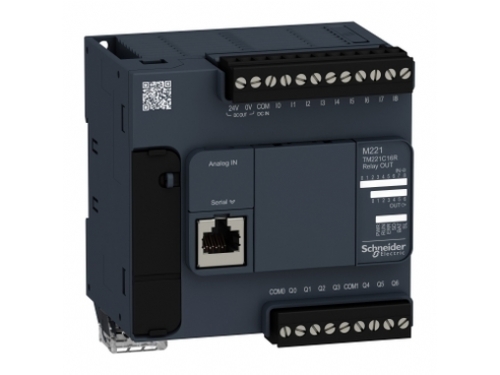

TM221C16R-KONTROLÖR M221-16 GÇ RÖLESİ

Stok KoduTM221C16R
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 4.939,29  + KDV
Kdv Dahil 5.927,15  9.514,74
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Modicon M221
Ürün ya da bileşen tipi Lojik kontrolör
[Us] nominal besleme gerilimi 100...240 V AC
Dijital giriş sayısı 9, Dijital giriş 'e uygunIEC 61131-2 Tip 1
Analog giriş modülü 2 -de 0...10 V
Dijital çıkış tipi Röle normalde açık
Dijital çıkış sayısı 7 röle
Dijital çıkış gerilimi 5...125 V DC
5...250 V AC
Dijital çıkış akımı 2 A

Tamamlayıcı
Dijital G/Ç sayısı 16
G/Ç genişleme modülünün sayısı 4 için transistör çıkışı
4 için röle çıkışı
Besleme gerilimi limitleri 85…264 V
Şebeke frekansı 50/60 Hz
Kalkış akımı 40 A
VA cinsinden güç tüketimi 46 VA -de 100...240 V G/Ç genişleme modülünün maks sayısı ile
31 VA -de 100...240 V G/Ç genişleme modülsüz
Güç besleme çıkış akımı 0.325 A 5 V for expansion bus
0,12 A 24 V için genişletme veriyolu
Dijital giriş lojiği Blok veya kaynak (pozitif/negatif)
Dijital giriş gerilimi 24 V
Dijital giriş gerilim tipi DC
Analog giriş çözünürlüğü 10 bit
LSB değeri 10 mV
Dönüşüm süresi Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş
Girişlerde izin verilen aşırı yük +/- 30 V DC için 5 min (maksimum) için analog giriş
+/- 13 V DC (kalıcı) için analog giriş
Gerilim durumu 1 garantili >= 15 V için giriş
Gerilim durumu 0 garantili <= 5 V için giriş
Dijital giriş akımı 7 mA için Dijital giriş
5 mA için hızlı giriş
Giriş empedansı 3.4 kOhm için Dijital giriş
100 kOhm için analog giriş
4,9 kOhm için hızlı giriş
Yanıt süresi 35 µs kapama, I2...I5 terminaller için giriş
10 ms açma için çıkış
10 ms kapama için çıkış
5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş
35 µs açma, diğer terminaller terminaller için giriş
5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş
100 µs kapama, diğer terminaller terminaller için giriş
Yapılandırılabilir filtreleme süresi 0 ms için giriş
3 ms için giriş
12 ms için giriş
Çıkış gerilimi limitleri 125 V DC
277 V AC
Maximum current per output common 6 A -de COM 1
7 A -de COM 0
Mutlak doğruluk hatası Tam ölçeğin +/- % 1'i için analog giriş
Elektrik dayanıklılığı 100000 cycles AC-12, 120 V, 240 VA, dirençli
100000 cycles AC-12, 240 V, 480 VA, dirençli
300000 cycles AC-12, 120 V, 80 VA, dirençli
300000 cycles AC-12, 240 V, 160 VA, dirençli
100000 cycles AC-15, cos phi = 0,35, 120 V, 60 VA, endüktif
100000 cycles AC-15, cos phi = 0,35, 240 V, 120 VA, endüktif
300000 cycles AC-15, cos phi = 0,35, 120 V, 18 VA, endüktif
300000 cycles AC-15, cos phi = 0,35, 240 V, 36 VA, endüktif
100000 cycles AC-14, cos phi = 0,7, 120 V, 120 VA, endüktif
100000 cycles AC-14, cos phi = 0,7, 240 V, 240 VA, endüktif
300000 cycles AC-14, cos phi = 0,7, 120 V, 36 VA, endüktif
300000 cycles AC-14, cos phi = 0,7, 240 V, 72 VA, endüktif
100000 cycles DC-12, 24 V, 48 W, dirençli
300000 cycles DC-12, 24 V, 16 W, dirençli
100000 cycles DC-13, 24 V, 24 W, endüktif (L/R = 7 msn)
300000 cycles DC-13, 24 V, 7,2 W, endüktif (L/R = 7 msn)
Anahtarlama frekansı 20 anahtarlama işlemi/dakika maksimum yük ile
Mekanik dayanıklılık 20000000 cycles için röle çıkışı
Minimum yük 1 mA -de 5 V DC için röle çıkışı
Koruma tipi Koruma olmadan -de 5 A
Sıfırlama süresi 1 s
Bellek kapasitesi 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat
256 kB için dahili değişkenler RAM
Yedeklenen veri 256 kB dahili flash bellek için uygulama ve verinin yedeği
Veri depolama ekipmanı 2 GB SD kart (opsiyonel)
Pil tipi BR2032 lithium non-rechargeable, battery life: 4 year(s)
Yedekleme süresi 1 yıl -de 25 °C (güç kaynağı kesintisi ile)
1 talimatın uygulanma süresi 0,3 ms için olay ve periyodik görev
Execution time per instruction 0.2 µs Boolean
Exct time for event task 60 µs yanıt süresi
Nesne alanlarının maksimum boyutu 512 %KW sabit word
512 %M bellek biti
255 %C sayaç
8000 %MW bellek word
255 %TM zamanlayıcı
Gerçek zamanlı saat Ile
Saat sapması <= 30 sn/ay -de 25 °C
Düzenleme döngüsü Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü
Sayım giriş sayısı 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit
Counter function Monofaze
Frekans ölçüm cihazı
Iki fazlı (dörtlü)
Iki fazlı (darbe/yön)
Entegre bağlantı tipi USB port with mini B USB 2.0 connector
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485
Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485
Besleme (seri)seri bağlantı besleme: 5 V, <200 mA
Iletim hızı 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn için USB
Haberleşme port protokolü USB portu: USB protokol - SoMachine-Ağ
Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network
Yerel sinyalleme PWR: 1 LED (yeşil)
1 LED (green) for RUN
1 LED (red) for module error (ERR)
1 LED (green) for SD card access (SD)
1 LED (red) for BAT
SL1: 1 LED (yeşil)
SL2: 1 LED (yeşil)
1 LED per channel (green) for I/O state
Elektrikli bağlantı Çıkarılabilir vidalı terminal bloğu girişler için
Çıkarılabilir vidalı terminal bloğu çıkışlar için
Terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için
Konnektör, 4 terminaller analog girişler için
Mini B USB 2.0 konnektör programlama terminali için
Maximum cable distance between devices Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <30 m için çıkış
Ekransız kablo: <30 m için dijital giriş
Ekransız kablo: <1 m için analog giriş
Yalıtım Between input and internal logic at 500 V AC
Analog giriş ve dahili lojik arasında yalıtımsız
Analog girişler arasında yalıtımsız
Besleme ve toprak arasında -de 1500 V AC
Sensör güç kaynağı ve toprak arasında -de 500 V AC
Giriş ve toprak arasında -de 500 V AC
Çıkış ve toprak arasında -de 1500 V AC
Besleme ve dahili lojik arasında -de 2300 V AC
Sensör güç kaynağı ve dahili lojik arasında -de 500 V AC
Between output and internal logic at 2300 V AC
Ethernet terminali ve dahili lojik arasında -de 500 V AC
Besleme ve sensör güç kaynağı arasında -de 2300 V AC
İşaretleme CE
Sensör güç beslemesi 24 V DC -de 250 mA kontrolör tarafından beslenir
Montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 70 mm
Genişlik 95 mm
Ürün ağırlığı 0,346 kg

Ortam
Standartlar EN/IEC 60664-1
EN/IEC 61131-2
EN/IEC 61010-2-201
Ürün sertifikaları IACS E10
RCM
CSA
ABS
LR
DNV-GL
EAC
CULus
Çevresel özellik Sıradan ve tehlikeli yer
Elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç 30 A/m 50/60 Hz conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
2 kV 'e uygunEN/IEC 61000-4-4 (röle çıkışı)
1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
Kesinti dayanımı 2 kV güç hatları (AC) ortak mod 'e uygunEN/IEC 61000-4-5
2 kV röle çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
1 kV I/O common mode conforming to EN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV güç hatları (AC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunEN/IEC 55011
Mikro kırılmalara bağışıklık 10 ms
Çalışma için ortam hava sıcaklığı -10…55 °C (horizontal installation)
-10…35 °C (vertical installation)
Depolama ortam koşulları -25…70 °C
Bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 with protective cover in place
Kirletme derecesi <= 2
Çalışma yüksekliği 0...2000 m
Depolama yüksekliği 0…3000 m
Titreşim direnci 3.5 mm at 5…8.4 Hz on symmetrical rail
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
1 gn at 8.4…150 Hz on symmetrical rail
1 gn -de 8,4…150 Hz üzerinde panel montajı
Darbe dayanımı 98 m/s² için 11 ms



ÜRÜN TİPİ
PLC
GİRİŞ / ÇIKIŞ TİPİ
RÖLE
GİRİŞ ÇIKIŞ SAYISI
9 GİRİŞ 7 ÇIKIŞ
HABERLEŞME
MODBUS RTU
BESLEME GERİLİMİ
230V AC
KABLO GİRİŞİ
VİDALI KLEMENS
