ATV630D55N4-ATVPROCESS HIZ KONTROL CİHAZI IP21 630-55 KW-400V
251 0.0
129075.11 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

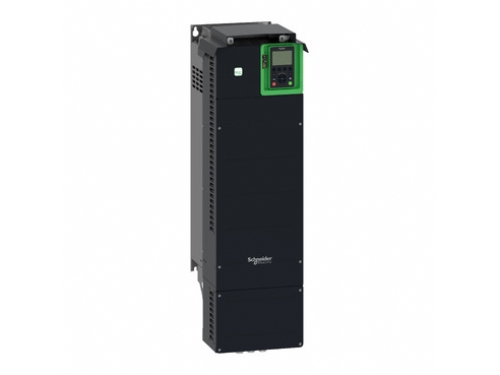

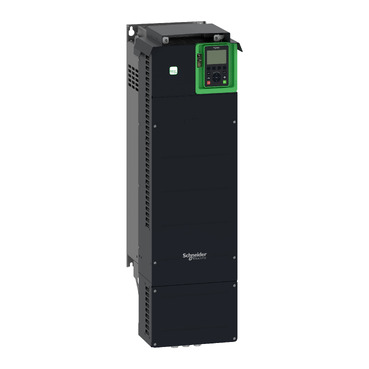

ATV630D55N4-ATVPROCESS HIZ KONTROL CİHAZI IP21 630-55 KW-400V

Stok KoduATV630D55N4
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 107.562,59  + KDV
Kdv Dahil 129.075,11  230.491,27
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Altivar Process ATV600
Ürün ya da bileşen tipi Değişken hızlı sürücü
Ürüne özel uygulama Proses ve altyapı
Ürün grubu ATV630
Model Standart tip
Ürün varış yeri Asenkron motorlar
Senkron motorlar
EMC filtresi Entegreile 150 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C3
IP koruma derecesi IP21 'e uygunIEC 61800-5-1
IP21 conforming to IEC 60529
Koruma sınıfı UL type 1 conforming to UL 508C
Soğutmanın tipi Zorlamalı konveksiyon
Besleme frekansı 50...60 Hz - 5...5 %
[Us] nominal besleme gerilimi 380...480 V - 15...10 %
Motor gücü kW 55 kW (normal şart)
45 kW (Ağır şart)
Motor gücü hp 75 hp normal şart
60 hp Ağır şart
Hat akımı 97,2 A -de 380 V (normal şart)
84,2 A -de 480 V (normal şart)
81,4 A -de 380 V (Ağır şart)
71,8 A -de 480 V (Ağır şart)
Muhtemel hat Isc 50 kA
Görünen güç 70 kVA -de 480 V (normal şart)
59,7 kVA -de 480 V (Ağır şart)
Sürekli çıkış akımı 106 A -de 2,5 kHz için normal şart
88 A -de 2,5 kHz için Ağır şart
Maksimum geçici akım 116.6 A during 60 s (normal duty)
132 A süresince 60 s (Ağır şart)
Asenkron motor kontrol profili Sabit tork standartı
Değişken moment standardı
Optimum moment modu
Senkron motor kontrol profili Sabit mıknatıslı motor
Synchronous reluctance motor
Output frequency 0,0001…0,5 kHz
Hız kontrol cihazı çıkış frekansı 0,1…599 Hz
Nominal anahtarlama frekansı 2,5 kHz
Anahtarlama frekansı 2,5...8 kHz değer kaybı faktörü ile
2...8 kHz adjustable
Güvenlik fonksiyonu STO (güvenli tork kapatma) SIL 3
Dijital giriş lojiği 16 önceden ayarlı hız
Haberleşme port protokolü Ethernet
Modbus seri
Modbus TCP
Seçenek kartı Slot A: communication module, Profibus DP V1
Slot A: communication module, Profinet
Slot A: communication module, DeviceNet
Slot A: communication module, Modbus TCP/EtherNet/IP
Slot A: communication module, CANopen daisy chain RJ45
Slot A: communication module, CANopen SUB-D 9
Slot A: communication module, CANopen screw terminals
Slot A/slot B: digital and analog I/O extension module
Slot A/slot B: output relay extension module
Slot A: communication module, Ethernet IP/Modbus TCP/MD-Link
Communication module, BACnet MS/TP
Communication module, Ethernet Powerlink

Tamamlayıcı
Montaj tipi Duvara monte
Çıkış gerilimi <= güç besleme gerilimi
Izin verilebilir geçici akım güçlendirmesi 1.1 x In during 60 s (normal duty)
1.5 x In during 60 s (heavy duty)
Motor kayma kompanzasyonu Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir
Otomatik her türlü yük
Ayarlanabilir
Hızlanma ve yavaşlama rampaları Linear adjustable separately from 0.01...9999 s
Durana kadar frenleme DC enjeksiyon ile
Koruma tipi Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Overheating: drive
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Overload of output voltage: drive
Short-circuit protection: drive
Motor phase break: drive
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Overspeed: drive
Kontrol devresinde kesme: sürücü
Frekans çözünürlüğü Ekran birimi: 0,1 Hz
Analog input: 0.012/50 Hz
Elektrikli bağlantı Kontrol: çıkarılabilir vidalı terminaller 0,5...1,5 mm²/AWG 20...AWG 16
Line side: screw terminal 70...120 mm²/AWG 1/0...250 kcmil
Motor: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil
Konnektörün tipi RJ45 (on the remote graphic terminal) for Ethernet/Modbus TCP
RJ45 (on the remote graphic terminal) for Modbus serial
Değiştirme modu Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP
Adreslerin sayısı 1…247 for Modbus serial
Erişim yöntemi Slave Modbus TCP
Besleme External supply for digital inputs: 24 V DC (19…30 V), <1.25 mA, protection type: overload and short-circuit protection
Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection
Internal supply for digital inputs and STO: 24 V DC (21…27 V), <200 mA, protection type: overload and short-circuit protection
Yerel sinyalleme 3 LEDs for local diagnostic
3 LEDs (dual colour) for embedded communication status
4 LEDs (dual colour) for communication module status
1 LED (red) for presence of voltage
Genişlik 290 mm
Yükseklik 922 mm
Derinlik 323 mm
Ürün ağırlığı 56,5 kg
Analog giriş sayısı 3
Analog giriş tipi AI1, AI2, AI3 software-configurable voltage: 0...10 V DC, impedance: 30 kOhm, resolution 12 bits
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
Dijital giriş sayısı 8
Dijital giriş tipi DI1...DI6 programmable, 24 V DC (<= 30 V), impedance: 3.5 kOhm
DI5, DI6 programmable as pulse input: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB safe torque off, 24 V DC (<= 30 V), impedance: > 2.2 kOhm
Giriş uyumluluğu DI1...DI6: discrete input level 1 PLC conforming to EN/IEC 61131-2
DI5, DI6: discrete input level 1 PLC conforming to IEC 65A-68
STOA, STOB: discrete input level 1 PLC conforming to EN/IEC 61131-2
Dijital giriş lojiği Positive logic (source) (DI1...DI6), < 5 V (state 0), > 11 V (state 1)
Negative logic (sink) (DI1...DI6), > 16 V (state 0), < 10 V (state 1)
Positive logic (source) (DI5, DI6), < 0.6 V (state 0), > 2.5 V (state 1)
Positive logic (source) (STOA, STOB), < 5 V (state 0), > 11 V (state 1)
Analog çıkış sayısı 2
Analog çıkış tipi Software-configurable voltage AO1, AO2: 0...10 V DC impedance 470 Ohm, resolution 10 bits
Software-configurable current AO1, AO2: 0...20 mA, resolution 10 bits
Örnekleme süresi 2 ms +/- 0.5 ms (DI1...DI4) - discrete input
5 ms +/- 1 ms (DI5, DI6) - discrete input
5 ms +/- 0.1 ms (AI1, AI2, AI3) - analog input
10 ms +/- 1 ms (AO1) - analog output
Doğruluk +/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input
+/- 1 % AO1, AO2 for a temperature variation 60 °C analog output
Doğrusallık hatası AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input
AO1, AO2: +/- 0.2 % for analog output
Röle çıkış sayısı 3
Röle çıkış tipi Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles
Configurable relay logic R2: sequence relay NO electrical durability 100000 cycles
Configurable relay logic R3: sequence relay NO electrical durability 100000 cycles
Yenileme süresi Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms)
Minimum anahtarlama akımı Relay output R1, R2, R3: 5 mA at 24 V DC
Maksimum anahtarlama akımı Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 250 V AC
Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 30 V DC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC
Yalıtım Güç ve kontrol arasındaki terminaller
Variable speed drive application selection Building - HVAC Compressor centrifugal
Food and beverage processing Diğer uygulamalar
Mining mineral and metal Fan
Mining mineral and metal Pump
Oil and gas Fan
Water and waste water Diğer uygulamalar
Building - HVAC Screw compressor
Food and beverage processing Pump
Food and beverage processing Fan
Food and beverage processing Atomization
Oil and gas Electro submersible pump (ESP)
Oil and gas Water injection pump
Oil and gas Jet fuel pump
Oil and gas Compressor for refinery
Water and waste water Centrifuge pump
Water and waste water Positive displacement pump
Water and waste water Electro submersible pump (ESP)
Water and waste water Screw pump
Water and waste water Lobe compressor
Water and waste water Screw compressor
Water and waste water Compressor centrifugal
Water and waste water Fan
Water and waste water Konveyör
Water and waste water Mixer
Motor power range AC-3 55…100 kW at 380…440 V 3 phases
55…100 kW at 480…500 V 3 phases

Ortam
Yalıtım direnci > 1 MOhm 500 V DC for 1 minute to earth
Gürültü seviyesi 62.4 dB conforming to 86/188/EEC
W cinsinden güç dağılımı Natural convection: 131 W at 380 V, switching frequency 2.5 kHz
Forced convection: 917 W at 380 V, switching frequency 2.5 kHz
Soğutma havası hacmi 295 m3/h
Çalışma konumu Dikey +/- 10 derece
Maximum THDI <48 % yükün %80...%100'ü arasında 'e uygunIEC 61000-3-12
Elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Kirletme derecesi 2 'e uygunEN/IEC 61800-5-1
Titreşim direnci 1.5 mm peak to peak (f= 2…13 Hz) conforming to IEC 60068-2-6
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27
Bağıl nem 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
Çalışma için ortam hava sıcaklığı -15…50 °C (without derating)
50…60 °C (with derating factor)
Depolama ortam koşulları -40…70 °C
Çalışma yüksekliği <= 1000 m olmadan
1000...4800 m with current derating 1 % per 100 m
Standartlar UL 508C
EN/IEC 61800-3
Environment 1 category C2 EN/IEC 61800-3
Environment 2 category C3 EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
Ürün sertifikaları CSA
UL
DNV-GL
ATEX INERIS
ATEX zone 2/22
TÜV
İşaretleme CE

Packing Units
Birim paket türü 1 PCE
Paketteki birim sayısı 1
GİRİŞ VOLTAJI
380 V
ÇIKIŞ GÜCÜ
18,5 KW - 315 KW
İNVERTÖR TİPİ
BASİT PROJELER FAN POMPA AĞIR ŞART FAN POMPA
HABERLEŞME
MODBUS RTU MODBUS TCP/IP ETHERNET TCP/IP
FRENLEME DİRENCİ
BAĞLANAMAZ !
