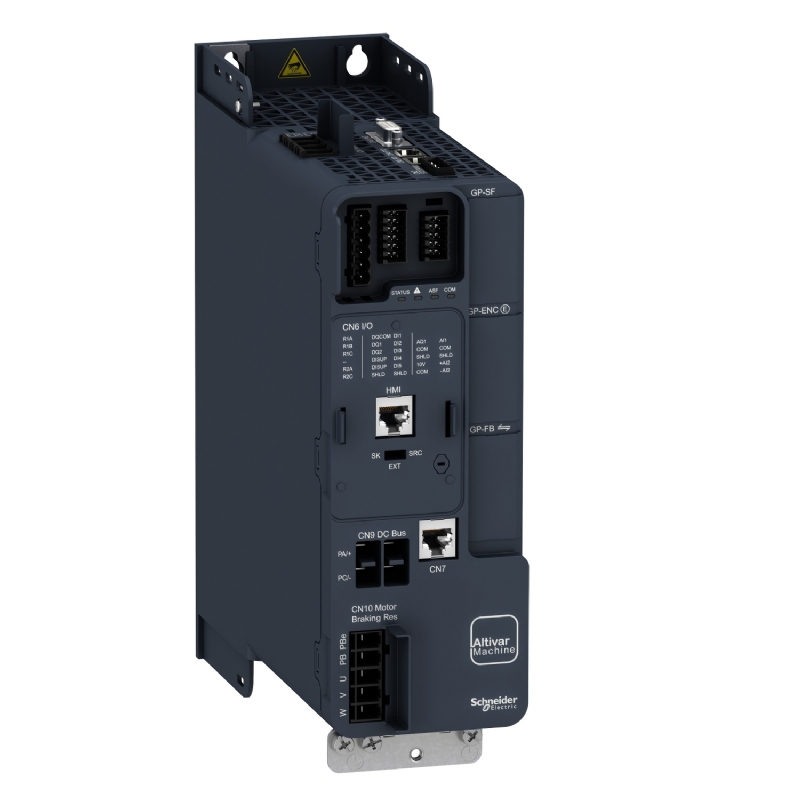

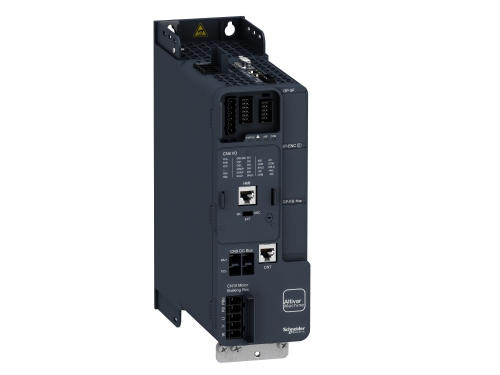

ATV340U75N4E-ATV340 7,5 KW TRİFAZE ETHERNET
287 0.0
36905.40 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

ATV340U75N4E-ATV340 7,5 KW TRİFAZE ETHERNET

Stok KoduATV340U75N4E
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 30.754,50  + KDV
Kdv Dahil 36.905,40  65.902,50
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Altivar Machine ATV340
Ürün ya da bileşen tipi Değişken hızlı sürücü
Ürüne özel uygulama Machine
Model Standart tip
Montaj tipi Cabinet mount
Haberleşme port protokolü Ethernet/IP
Modbus seri
Modbus TCP
Seçenek kartı Communication module, Profinet
Communication module, DeviceNet
Communication module, CANopen
Communication module, EtherCAT
Fazların ağ sayısı 3 faz
Besleme frekansı 50...60 Hz +/- 5 %
[Us] nominal besleme gerilimi 380...480 V - 15...10 %
Nominal çıkış akımı 16,5 A
Motor gücü kW 11 kW for normal duty
7.5 kW for heavy duty
Motor gücü hp 15 hp for normal duty
10 hp for heavy duty
EMC filtresi Class C3 EMC filter integrated
IP koruma sınıfı IP20

Tamamlayıcı
Dijital giriş sayısı 5
Dijital giriş tipi PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)
DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhm
Programlanabilir
Number of preset speeds 16 önceden ayarlı hız
Dijital çıkış sayısı 2,0
Dijital çıkış tipi Programmable output DQ1, DQ2 30 V DC 100 mA
Analog giriş sayısı 2
Analog giriş tipi AI1 software-configurable current: 0...20 mA, impedance: 250 Ohm, resolution 12 bits
AI1 software-configurable temperature probe or water level sensor
AI1 software-configurable voltage: 0...10 V DC, impedance: 31.5 kOhm, resolution 12 bits
AI2 software-configurable voltage: - 10...10 V DC, impedance: 31.5 kOhm, resolution 12 bits
Analog çıkış sayısı 2
Analog çıkış tipi Software-configurable voltage AQ1: 0...10 V DC impedance 470 Ohm, resolution 10 bits
Software-configurable current AQ1: 0...20 mA impedance 500 Ohm, resolution 10 bits
Röle çıkış sayısı 2
Çıkış gerilimi <= güç besleme gerilimi
Röle çıkış tipi Relay outputs R1A
Relay outputs R1C electrical durability 100000 cycles
Relay outputs R2A
Relay outputs R2C electrical durability 100000 cycles
Maksimum anahtarlama akımı Relay output R1C on resistive load, cos phi = 1: 3 A at 250 V AC
Relay output R1C on resistive load, cos phi = 1: 3 A at 30 V DC
Relay output R1C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
Relay output R1C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC
Relay output R2C on resistive load, cos phi = 1: 5 A at 250 V AC
Relay output R2C on resistive load, cos phi = 1: 5 A at 30 V DC
Relay output R2C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
Relay output R2C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC
Minimum anahtarlama akımı Relay output R1B: 5 mA at 24 V DC
Relay output R2C: 5 mA at 24 V DC
Fiziksel arayüz 2 telli RS 485
Konnektör tipi 3 RJ45
Erişim yöntemi Slave Modbus RTU
Slave Modbus TCP
Iletim hızı 4.8 kbit/s
9,6 kbit/sn
19,2 kbit/sn
38.4 kbit/s
Iletim çerçevesi RTU
Adreslerin sayısı 1…247
Veri biçimi 8 bit, yapılandırılabilir tek, çift veya paritesiz
Polarizasyon tipi Empedans yok
4 quadrant operation possible True
Asenkron motor kontrol profili Değişken moment standardı
Sabit tork standartı
Optimum moment modu
Senkron motor kontrol profili Reluctance motor
Sabit mıknatıslı motor
Kirletme derecesi 2 'e uygunEN/IEC 61800-5-1
Maximum output frequency 0,599 kHz
Hızlanma ve yavaşlama rampaları S, U veya özelleştirilmiş
Linear adjustable separately from 0.01...9999 s
Motor kayma kompanzasyonu Otomatik her türlü yük
Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir
Ayarlanabilir
Anahtarlama frekansı 2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile
Nominal anahtarlama frekansı 4 kHz
Durana kadar frenleme DC enjeksiyon ile
Brake chopper integrated True
Hat akımı 22.0 A at 380 V (normal duty)
17.7 A at 480 V (normal duty)
25.6 A at 380 V (heavy duty)
20.4 A at 480 V (heavy duty)
Hat akımı 25.6 A at 380 V without line choke (heavy duty)
20.4 A at 480 V without line choke (heavy duty)
22 A at 380 V with external line choke (normal duty)
17.7 A at 480 V with external line choke (normal duty)
14.6 A at 380 V with external line choke (heavy duty)
12.1 A at 480 V with external line choke (heavy duty)
Maksimum Giriş Akımı 25,6 A
Maximum output voltage 480 V
Görünen güç 17 kVA at 480 V (normal duty)
17 kVA at 480 V (heavy duty)
Maksimum geçici akım 26.4 A during 60 s (normal duty)
24.8 A during 60 s (heavy duty)
32.4 A during 2 s (normal duty)
29.7 A during 2 s (heavy duty)
Elektrikli bağlantı Screw terminal, clamping capacity: 4...6 mm² for DC bus
Screw terminal, clamping capacity: 0.2...2.5 mm² for control
Screw terminal, clamping capacity: 1.5...6 mm² for motor
Screw terminal, clamping capacity: 2.5...6 mm² for line side
Muhtemel hat Isc 22 kA
Base load current at high overload 16,5 A
Base load current at low overload 24,0 A
W cinsinden güç dağılımı Natural convection: 180 W at 380 V, switching frequency 4 kHz (heavy duty)
Forced convection: 180 W at 380 V, switching frequency 4 kHz (heavy duty)
Natural convection: 249 W at 380 V, switching frequency 4 kHz (normal duty)
Forced convection: 249 W at 380 V, switching frequency 4 kHz (normal duty)
Elektrikli bağlantı DC bus: screw terminal 4...6 mm²/AWG 12...AWG 10
Control: screw terminal 0.2...2.5 mm²/AWG 24...AWG 12
Motor: screw terminal 1.5...6 mm²/AWG 14...AWG 10
Line side: screw terminal 2.5...6 mm²/AWG 12...AWG 10
With safety function Safely Limited Speed (SLS) True
With safety function Safe brake management (SBC/SBT) True
With safety function Safe Operating Stop (SOS) False
With safety function Safe Position (SP) False
With safety function Safe programmable logic False
With safety function Safe Speed Monitor (SSM) False
With safety function Safe Stop 1 (SS1) True
With sft fct Safe Stop 2 (SS2) False
With safety function Safe torque off (STO) True
With safety function Safely Limited Position (SLP) False
With safety function Safe Direction (SDI) False
Koruma tipi Termal koruma: motor
Güvenli tork kapatma: motor
Motor phase loss: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Overheating: drive
Overcurrent: drive
Output overcurrent between motor phase and earth: drive
Output overcurrent between motor phases: drive
Short-circuit between motor phase and earth: drive
Motor fazları arasındaki kısa devre: sürücü
Motor phase loss: drive
DC Bus overvoltage: drive
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Input supply loss: drive
Exceeding limit speed: drive
Kontrol devresinde kesme: sürücü
Genişlik 110,0 mm
Yükseklik 270,0 mm
Derinlik 234,0 mm
Ürün ağırlığı 3,0 kg
Sürekli çıkış akımı 24 A at 4 kHz for normal duty
16,5 A -de 4 kHz için Ağır şart

Ortam
Çalışma yüksekliği <= 3000 m with current derating above 1000m
Çalışma konumu Dikey +/- 10 derece
Ürün sertifikaları UL
CSA
TÜV
EAC
CTick
İşaretleme CE
Standartlar EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Montaj stili Soğutma bloklu
Elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Environmental class (during operation) Class 3C3 according to IEC 60721-3-3
Class 3S3 according to IEC 60721-3-3
Maximum acceleration under shock impact (during operation) 70 m/s² at 22 ms
Maximum acceleration under vibrational stress (during operation) 5 m/s² at 9...200 Hz
Maximum deflection under vibratory load (during operation) 1.5 mm at 2...9 Hz
Permitted relative humidity (during operation) Class 3K5 according to EN 60721-3
Soğutma havası hacmi 76,0 m3/h
Soğutmanın tipi Zorlamalı konveksiyon
Aşırı gerilim kategorisi Class III
Düzenleme döngüsü Ayarlanabilir PID regülatör
Gürültü seviyesi 46,5 dB
Kirletme derecesi 2
Ambient air transport temperature -40…70 °C



GİRİŞ VOLTAJI
380 V
ÇIKIŞ GÜCÜ
3 KW - 7,5 KW
İNVERTÖR TİPİ
BASİT PROJELER FAN POMPA KONVEYÖR MAKİNE PROSES AĞIR ŞART MAKİNE PROSES
HABERLEŞME
MODBUS RTU
FRENLEME DİRENCİ
BAĞLANABİLİR
