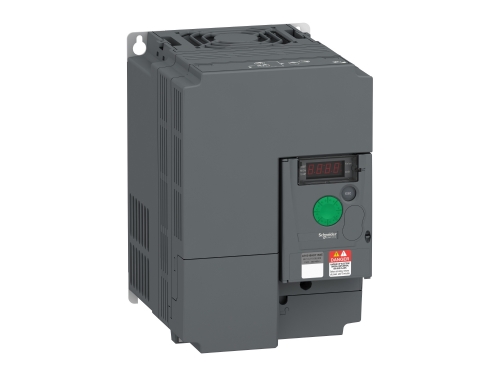

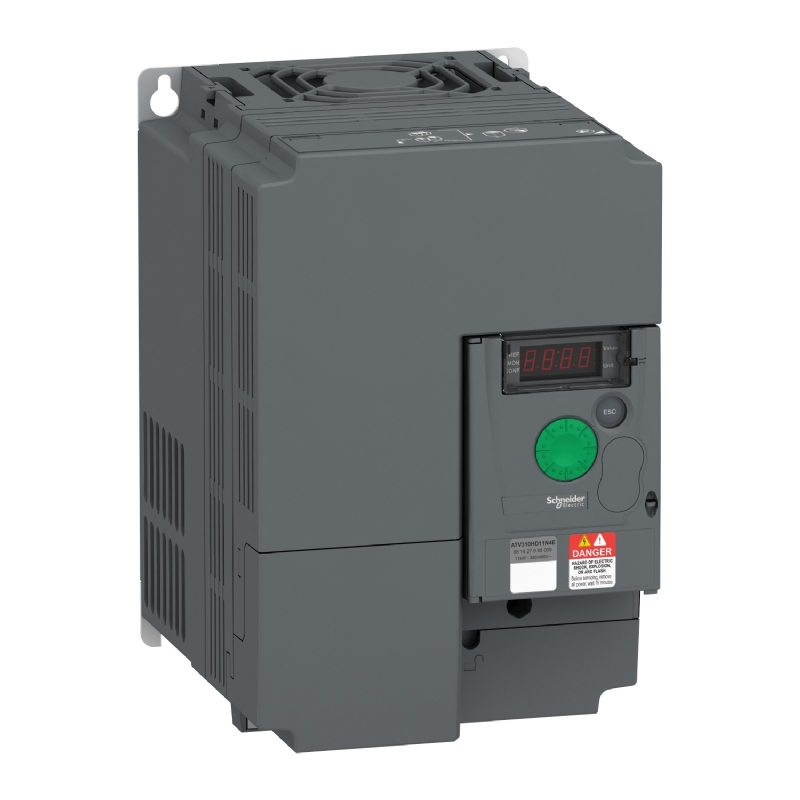

ATV310HD11N4E-ATV310 11 KW 400 V 3PH

Stok KoduATV310HD11N4E

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 18.586,79 + KDV

Kdv Dahil 22.304,15 39.828,83

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Easy Altivar 310
Ürün ya da bileşen tipi	Değişken hızlı sürücü
Ürüne özel uygulama	Basit makine
Montaj stili	Soğutma bloklu
Ürün grubu	ATV310
Fazların ağ sayısı	Trifaze
[Us] nominal besleme gerilimi	380...460 V - 15...10 %
Motor gücü kW	11 kW
Motor gücü hp	15 hp
Gürültü seviyesi	50 dB

Tamamlayıcı

Ürün varış yeri	Asenkron motorlar
Set başına miktar	1'li set
EMC filtresi	EMC filtresi olmadan
Soğutmanın tipi	Entegre fan
Besleme frekansı	50/60 Hz +/- 5 %
Haberleşme port protokolü	Modbus
Konnektörün tipi	RJ45 (ön yüzde) için Modbus
Fiziksel arayüz	2 telli RS 485 için Modbus
Iletim çerçevesi	RTU için Modbus
Iletim hızı	4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s
Adreslerin sayısı	1…247 için Modbus
Haberleşme hizmeti	Read holding registers (03) 29 words Write single register (06) 29 words Write multiple registers (16) 27 words Read/write multiple registers (23) 4/4 words Read device identification (43)
Hat akımı	30,4 A
Görünen güç	24,2 kVA
Muhtemel hat Isc	5 kA
Sürekli çıkış akımı	24 A -de 4 kHz
Maksimum geçici akım	36 A için 60 s
W cinsinden güç dağılımı	294,7 W In'de
Hız kontrol cihazı çıkış frekansı	0,5…400 Hz
Nominal anahtarlama frekansı	4 kHz
Anahtarlama frekansı	2...12 kHz adjustable
Hız aralığı	1…20
Geçici aşırı moment	170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
Frenleme torku	Up to 150 % of nominal motor torque yüksek atalette frenleme direnciyle Up to 70 % of nominal motor torque without braking resistor
Asenkron motor kontrol profili	Karesel gerilim/frekans oranı Sensörsüz akı vektör kontrolü Enerji tasarruf oranı
Motor kayma kompanzasyonu	Fabrikada mevcut Fabrikada mevcut
Çıkış gerilimi	380...460 V trifaze
Elektrikli bağlantı	Terminal, kelepçeleme kapasitesi: 10 mm² (L1, L2, L3, PA/+, PB, U, V, W)
Sıkma torku	2,2…2,4 N.m
Yalıtım	Güç ve kontrol arasındaki elektrik
Besleme	Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC,
Analog giriş sayısı	1
Analog giriş tipi	Configurable current AI1 0...20 mA 250 Ohm Configurable voltage AI1 0...10 V 30 kOhm Configurable voltage AI1 0...5 V 30 kOhm
Dijital giriş sayısı	4
Dijital giriş tipi	Programmable LI1...LI4 24 V 18...30 V
Dijital giriş lojiği	Negative logic (sink), > 16 V (state 0), < 10 V (state 1), input impedance 3.5 kOhm Positive logic (source), 0...< 5 V (state 0), > 11 V (state 1)
Örnekleme süresi	10 ms for analogue input 20 ms, tolerance +/- 1 ms for logic input
Doğrusallık hatası	+/- 0.3 % of maximum value for analogue input
Analog çıkış sayısı	1
Analog çıkış tipi	AO1 software-configurable voltage: 0...10 V, impedance: 470 Ohm, resolution 8 bits AO1 software-configurable current: 0...20 mA, impedance: 800 Ohm, resolution 8 bits
Dijital çıkış sayısı	2
Dijital çıkış tipi	Logic output LO+, LO- Protected relay output R1A, R1B, R1C 1 C/O
Minimum anahtarlama akımı	5 mA at 24 V DC for logic relay
Maksimum anahtarlama akımı	2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle 4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
Hızlanma ve yavaşlama rampaları	U S U
Durana kadar frenleme	By DC injection,
Koruma tipi	Line supply overvoltage Line supply undervoltage Overcurrent between output phases and earth Overheating protection Short-circuit between motor phases Against input phase loss in three-phase Thermal motor protection via the drive by continuous calculation of I²t
Frekans çözünürlüğü	Analog input: converter A/D, 10 bits Ekran birimi: 0,1 Hz
Zaman sabiti	20 ms +/- 1 ms for reference change
Çalışma konumu	Dikey +/- 10 derece
Yükseklik	171 mm
Genişlik	150 mm
Derinlik	232 mm
Ürün ağırlığı	3,7 kg

Ortam

Elektromanyetik uyumluluk	Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: seviye 4 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-2 Iletimli kesintilere bağışıklık - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11 Kesinti bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-5
Standartlar	EN/IEC 61800-5-1 EN/IEC 61800-3
IP koruma derecesi	IP20 without blanking plate on upper part IP41 üst
Kirletme derecesi	2 'e uygunEN/IEC 61800-5-1
Çevresel özellik	Toz kirliliği direnci class 3S2 'e uygunEN/IEC 60721-3-3 Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
Darbe dayanımı	15 gn conforming to EN/IEC 60068-2-27 for 11 ms
Bağıl nem	5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
Depolama ortam koşulları	-25…70 °C
Çalışma için ortam hava sıcaklığı	-10…55 °C değer kaybı olmadan 55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle
Çalışma yüksekliği

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	4,145 kg
Paket 1 Yükseklik	20 cm
Paket 1 genişliği	23 cm
Paket 1 Uzunluk	26,5 cm
Birim paket türü 2	S04
Paketteki birim sayısı 2	2
Paket 2 Ağırlığı	10,532 kg
Paket 2 Yükseklik	30 cm
Paket 2 genişliği	40 cm
Paket 2 Uzunluk	60 cm
Birim paket türü 3	P06
Paketteki birim sayısı 3	27
Paket 3 Ağırlığı	112,59 kg
Paket 3 Yükseklik	100,8 cm
Paket 3 genişliği	60 cm
Paket 3 Uzunluk	80 cm

GİRİŞ VOLTAJI

380 V

ÇIKIŞ GÜCÜ

11 KW - 15 KW

İNVERTÖR TİPİ

BASİT PROJELER FAN POMPA KONVEYÖR

HABERLEŞME

MODBUS RTU

FRENLEME DİRENCİ

BAĞLANABİLİR

Ürün Dökümanları

ATV310 Kullanma Kılavuzu - Kullanma kılavuzu
