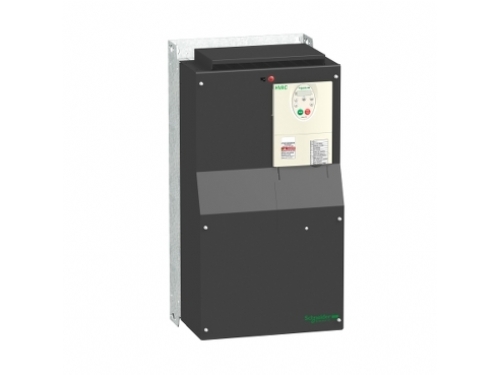

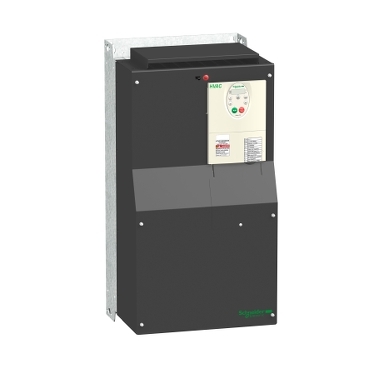

ATV212HD55N4-ATV212 55KW 75HP İP20 460V
215 0.0
140525.41 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

ATV212HD55N4-ATV212 55KW 75HP İP20 460V

Stok KoduATV212HD55N4
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 117.104,51  + KDV
Kdv Dahil 140.525,41  250.938,23
Stokta var
Bu üründen Adet
Ürün Açıklaması
Ana
Ürün serisi Altivar 212
Ürün ya da bileşen tipi Değişken hızlı sürücü
Ürün grubu ATV212
Ürün varış yeri Asenkron motorlar
Ürüne özel uygulama HVAC'da pompalar ve havalandırır
Montaj stili Soğutma bloklu
Fazların ağ sayısı 3 faz
Motor gücü kW 55 kW
Motor gücü hp 75 hp
[Us] nominal besleme gerilimi 380...480 V - 15...10 %
Besleme gerilimi limitleri 323…528 V
Besleme frekansı 50...60 Hz - 5...5 %
EMC filtresi Sınıf C2 EMC filtresi entegre
Hat akımı 102.7 A at 380 V
89 A at 480 V

Tamamlayıcı
Görünen güç 76.3 kVA at 380 V
Muhtemel hat Isc 22 kA
Sürekli çıkış akımı 116 A at 380 V
116 A at 460 V
Maksimum geçici akım 127.6 A for 60 s
Hız kontrol cihazı çıkış frekansı 0,5…200 Hz
Nominal anahtarlama frekansı 8 kHz
Anahtarlama frekansı 6...16 kHz adjustable
8...16 kHz with derating factor
Hız aralığı 1…10
Hız doğruluğu Nominal kaymanın +/- % 10'u 0,2 Tn - Tn
Tork doğruluğu +/- 15 %
Geçici aşırı moment 120 % of nominal motor torque +/- 10 % for 60 s
Asenkron motor kontrol profili Gerilim/frekans oranı, otomatik IR dengeleme (U/f + otomatik Uo)
Sensörsüz akı vektör kontrolü, standart
Gerilim/frekans oranı, 5 nokta
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Gerilim/frekans oranı, 2 nokta
Düzenleme döngüsü Ayarlanabilir PI regülatör
Motor kayma kompanzasyonu Ayarlanabilir
Otomatik her türlü yük
Gerilim/frekans oranı motor kontrolünde geçerli değil
Yerel sinyalleme 1 LED (red) for DC bus energized
Çıkış gerilimi <= güç besleme gerilimi
Yalıtım Güç ve kontrol arasındaki elektrik
Kablonun tipi Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 90 °C / XLPE/EPR
Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 70 °C / PVC
Bir UL Tip 1 kit ile: 3 tel(ler)UL 508 kablosu -de 40 °C, bakır 75 °C / PVC
Elektrikli bağlantı VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: terminal 2.5 mm² / AWG 14
L1/R, L2/S, L3/T: terminal 150 mm² (300 kcmil)
Sıkma torku 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
41 N.m, 360 lb.in (L1/R, L2/S, L3/T)
Besleme Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 A, koruma tipi: aşırı yük ve kısa devre koruması
Dahili besleme: 24 V DC (21…27 V), <200 A, koruma tipi: aşırı yük ve kısa devre koruması
Analog giriş sayısı 2
Analog giriş tipi VIA switch-configurable voltage: 0...10 V DC 24 V max, impedance: 30000 Ohm, resolution 10 bits
VIB configurable voltage: 0...10 V DC 24 V max, impedance: 30000 Ohm, resolution 10 bits
VIB configurable PTC probe: 0...6 probes, impedance: 1500 Ohm
VIA switch-configurable current: 0...20 mA, impedance: 250 Ohm, resolution 10 bits
Örnekleme süresi 2 ms +/- 0,5 msn F gizli
2 ms +/- 0,5 msn R gizli
2 ms +/- 0,5 msn RES gizli
3,5 ms +/- 0,5 msn VIA analog
22 ms +/- 0,5 msn VIB analog
Yanıt süresi FM 2 ms, tolerans +/- 0,5 msn için analog çikislar
FLA, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar
FLB, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar
RY, RC 7 ms, tolerans +/- 0,5 msn için gizli çikislar
Doğruluk +/- 0.6 % (VIA) for a temperature variation 60 °C
+/- 0.6 % (VIB) for a temperature variation 60 °C
+/- 1 % (FM) for a temperature variation 60 °C
Doğrusallık hatası VIA: +/- 0.15 % of maximum value for input
VIB: +/- 0.15 % of maximum value for input
FM: +/- 0.2 % for output
Analog çıkış sayısı 1
Analog çıkış tipi FM anahtar-yapılandırılabilir gerilim 0...10 V DC, empedans: 7620 Ohm, çözünürlük 10 bit
FM anahtar-yapılandırılabilir akım 0...20 mA, empedans: 970 Ohm, çözünürlük 10 bit
Dijital çıkış sayısı 2
Dijital çıkış tipi Configurable relay logic: (FLA, FLC) NO - 100000 cycles
Configurable relay logic: (FLB, FLC) NC - 100000 cycles
Configurable relay logic: (RY, RC) NO - 100000 cycles
Minimum anahtarlama akımı 3 mA at 24 V DC for configurable relay logic
Maksimum anahtarlama akımı 5 A at 250 V AC on resistive load - cos phi = 1 - L/R = 0 ms (FL, R)
5 A at 30 V DC on resistive load - cos phi = 1 - L/R = 0 ms (FL, R)
2 A at 250 V AC on inductive load - cos phi = 0.4 - L/R = 7 ms (FL, R)
2 A at 30 V DC on inductive load - cos phi = 0.4 - L/R = 7 ms (FL, R)
Dijital giriş tipi F programmable 24 V DC, with level 1 PLC, impedance: 4700 Ohm
R programmable 24 V DC, with level 1 PLC, impedance: 4700 Ohm
RES programmable 24 V DC, with level 1 PLC, impedance: 4700 Ohm
Dijital giriş lojiği Positive logic (source) (F, R, RES), <= 5 V (state 0), >= 11 V (state 1)
Negative logic (sink) (F, R, RES), >= 16 V (state 0), <= 10 V (state 1)
Hızlanma ve yavaşlama rampaları Yüke bağlı otomatik
0,01 - 3200 sn arasında ayrı olarak doğrusal ayarlanabilir
Durana kadar frenleme DC enjeksiyon ile
Koruma tipi Aşırı ısınmaya karşı koruma: sürücü
Thermal power stage: drive
Motor fazları arasındaki kısa devre: sürücü
Giriş faz kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Kontrol devresinde kesme: sürücü
Hız limitini aşmaya karşı: sürücü
Line supply overvoltage and undervoltage: drive
Hat besleme düşük gerilimi: sürücü
Giriş faz kaybına karşı: sürücü
Termal koruma: motor
Motor fazı kesme: motor
With PTC probes: motor
Dielektrik gücü 3535 V DC toprak ve güç terminalleri arasında
5092 V DC kontrol ve güç terminalleri arasında
Yalıtım direnci >= 1 mOhm 500 V DC for 1 minute
Frekans çözünürlüğü Ekran birimi: 0,1 Hz
Analog input: 0.024/50 Hz
Haberleşme port protokolü METASYS N2
BACnet
LonWorks
APOGEE FLN
Modbus
Konnektör tipi 1 açık stil
1 RJ45
Fiziksel arayüz 2 telli RS 485
Iletim çerçevesi RTU
Iletim hızı 9600 bps veya 19200 bps
Veri biçimi 8 bit, 1 durdurma, tek çift veya yapılandırılabilir parite yok
Polarizasyon tipi Empedans yok
Adreslerin sayısı 1…247
Haberleşme hizmeti 0,1 - 100 sn arasında zaman aşımı
Çoklu kayıtları yaz (16) maksimum 2 word
Tek kayıtları yaz (06)
Bekleme kayıtlarını oku (03) maksimum 2 word
Cihaz tanımlamasını oku (43)
Engellenebilir izleme
Seçenek kartı Haberleşme kartı için LonWorks
Çalışma konumu Dikey +/- 10 derece
Genişlik 320 mm
Yükseklik 630 mm
Derinlik 290 mm
W cinsinden güç dağılımı 1455 W
Hava akışı 498 m3/h
Işlevsellik Orta
Özel uygulama HVAC
IP koruma sınıfı IP21
Variable speed drive application selection Building - HVAC Compressor for scroll
Building - HVAC Fan
Building - HVAC Pump
Motor power range AC-3 55…100 kW at 380…440 V 3 phases
55…100 kW at 480…500 V 3 phases
Motor yolverici tipi Hız kontrol cihazı

Ortam
Elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11
Kirletme derecesi 3 'e uygunIEC 61800-5-1
IP koruma derecesi IP20 üst parçada kapakta kapama plakası olmadan 'e uygunEN/IEC 61800-5-1
IP20 üst parçada kapakta kapama plakası olmadan 'e uygunEN/IEC 60529
IP21 'e uygunEN/IEC 61800-5-1
IP21 'e uygunEN/IEC 60529
IP41 üst parçada 'e uygunEN/IEC 61800-5-1
IP41 üst parçada 'e uygunEN/IEC 60529
Titreşim direnci 1,5 mm (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6
1 gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-8
Darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27
Çevresel özellik Sınıf 3C1 'e uygunIEC 60721-3-3
Classes 3S2 conforming to IEC 60721-3-3
Gürültü seviyesi 63.7 dB conforming to 86/188/EEC
Çalışma yüksekliği 1000...3000 m Köşe Topraklı tip dağıtım ağları için 2000 m ile sınırlandırılmıştır 100 m başına % 1 akım düşüşüyle
<= 1000 m olmadan
Bağıl nem 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
Çalışma için ortam hava sıcaklığı -10…40 °C (olmadan)
40…50 °C (değer kaybı faktörü ile)
Depolama ortam koşulları -25…70 °C
Standartlar IEC 61800-3 ortam 1 kategori C1
EN 61800-3 ortam 1 kategori C3
IEC 61800-5-1
IEC 61800-3
IEC 61800-3 ortam 2 kategori C1
EN 61800-3
EN 61800-3 ortam 1 kategori C2
EN 55011 sınıf A grup 1
EN 61800-3 ortam 1 kategori C1
EN 61800-3 ortam 2 kategori C3
IEC 61800-3 ortam 1 kategori C2
IEC 61800-3 ortam 2 kategori C3
IEC 61800-3 ortam 2 kategori C2
UL Tip 1
IEC 61800-3 kategori C2
IEC 61800-3 kategori C3
EN 61800-5-1
EN 61800-3 kategori C3
EN 61800-3 ortam 2 kategori C2
IEC 61800-3 ortam 1 kategori C3
EN 61800-3 kategori C2
EN 61800-3 ortam 2 kategori C1
Ürün sertifikaları C-Tick
UL
CSA
NOM 117
İşaretleme CE


GİRİŞ VOLTAJI
380 V
ÇIKIŞ GÜCÜ
18,5 KW - 315 KW
İNVERTÖR TİPİ
FAN POMPA
HABERLEŞME
MODBUS RTU
FRENLEME DİRENCİ
BAĞLANAMAZ !
