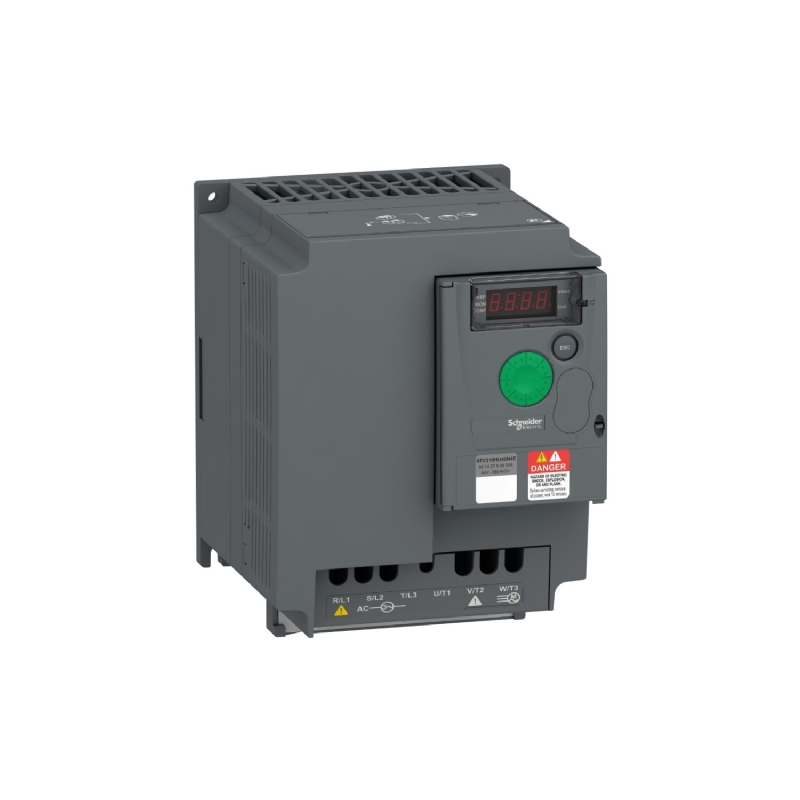

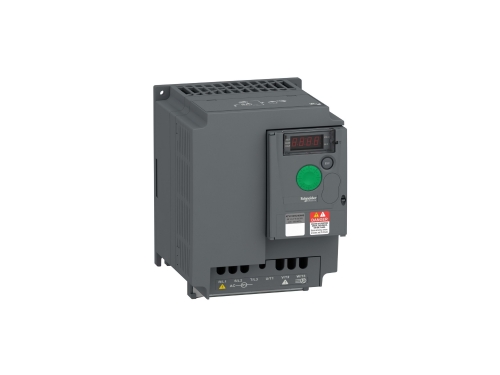

ATV310HU40N4E-ATV310 4 KW 400 V 3PH

Stok KoduATV310HU40N4E

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 10.060,84 + KDV

Kdv Dahil 12.073,01 21.558,95

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana:

Ürün serisi	Easy Altivar 310
Ürün ya da bileşen tipi	Değişken hızlı sürücü
Ürüne özel uygulama	Basit makine
Montaj stili	Soğutma bloklu
Ürün grubu	ATV310
Fazların ağ sayısı	Trifaze
[Us] nominal besleme gerilimi	380...460 V - 15...10 %
Motor gücü kW	4 kW
Motor gücü hp	5,5 hp
Gürültü seviyesi	50 dB

Tamamlayıcı:

Ürün varış yeri	Asenkron motorlar
Set başına miktar	1'li set
EMC filtresi	EMC filtresi olmadan
Soğutmanın tipi	Entegre fan
Besleme frekansı	50/60 Hz +/- 5 %
Haberleşme port protokolü	Modbus
Konnektörün tipi	RJ45 (ön yüzde) için Modbus
Fiziksel arayüz	2 telli RS 485 için Modbus
Iletim çerçevesi	RTU için Modbus
Iletim hızı	4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s
Adreslerin sayısı	1…247 için Modbus
Haberleşme hizmeti	Read holding registers (03) 29 words Write single register (06) 29 words Write multiple registers (16) 27 words Read/write multiple registers (23) 4/4 words Read device identification (43)
Hat akımı	11,4 A
Görünen güç	9,1 kVA
Muhtemel hat Isc	5 kA
Sürekli çıkış akımı	9,5 A -de 4 kHz
Maksimum geçici akım	14.3 A for 60 s
W cinsinden güç dağılımı	102,72 W In'de
Hız kontrol cihazı çıkış frekansı	0,5…400 Hz
Nominal anahtarlama frekansı	4 kHz
Anahtarlama frekansı	2...12 kHz adjustable
Hız aralığı	1…20
Geçici aşırı moment	170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
Frenleme torku	Up to 150 % of nominal motor torque yüksek atalette frenleme direnciyle Up to 70 % of nominal motor torque without braking resistor
Asenkron motor kontrol profili	Karesel gerilim/frekans oranı Enerji tasarruf oranı Sensörsüz akı vektör kontrolü
Motor kayma kompanzasyonu	Ayarlanabilir Ayarlanabilir
Çıkış gerilimi	380...460 V trifaze
Elektrikli bağlantı	Terminal, kelepçeleme kapasitesi: 2,5...4 mm² (L1, L2, L3, PA/+, PB, U, V, W)
Sıkma torku	1,2…1,4 N.m
Yalıtım	Güç ve kontrol arasındaki elektrik
Besleme	Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC,
Analog giriş sayısı	1
Analog giriş tipi	Configurable current AI1 0...20 mA 250 Ohm Configurable voltage AI1 0...10 V 30 kOhm Configurable voltage AI1 0...5 V 30 kOhm
Dijital giriş sayısı	4
Dijital giriş tipi	Programmable LI1...LI4 24 V 18...30 V
Dijital giriş lojiği	Negative logic (sink), > 16 V (state 0), < 10 V (state 1), input impedance 3.5 kOhm Positive logic (source), 0...< 5 V (state 0), > 11 V (state 1)
Örnekleme süresi	10 ms for analogue input 20 ms, tolerance +/- 1 ms for logic input
Doğrusallık hatası	+/- 0.3 % of maximum value for analogue input
Analog çıkış sayısı	1
Analog çıkış tipi	AO1 software-configurable voltage: 0...10 V, impedance: 470 Ohm, resolution 8 bits AO1 software-configurable current: 0...20 mA, impedance: 800 Ohm, resolution 8 bits
Dijital çıkış sayısı	2
Dijital çıkış tipi	Logic output LO+, LO- Protected relay output R1A, R1B, R1C 1 C/O
Minimum anahtarlama akımı	5 mA at 24 V DC for logic relay
Maksimum anahtarlama akımı	2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle 4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
Hızlanma ve yavaşlama rampaları	Linear from 0...999.9 s S Linear from 0...999.9 s
Durana kadar frenleme	By DC injection,
Koruma tipi	Line supply overvoltage Line supply undervoltage Overcurrent between output phases and earth Overheating protection Short-circuit between motor phases Against input phase loss in three-phase Thermal motor protection via the drive by continuous calculation of I²t
Frekans çözünürlüğü	Analog input: converter A/D, 10 bits Ekran birimi: 0,1 Hz
Zaman sabiti	20 ms +/- 1 ms for reference change
Çalışma konumu	Dikey +/- 10 derece
Yükseklik	151 mm
Genişlik	140 mm
Derinlik	184 mm
Ürün ağırlığı	1,8 kg

Ortam:

Elektromanyetik uyumluluk	Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: seviye 4 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-2 Iletimli kesintilere bağışıklık - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11 Kesinti bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-5
Standartlar	EN/IEC 61800-5-1 EN/IEC 61800-3
IP koruma derecesi	IP20 without blanking plate on upper part IP41 üst
Kirletme derecesi	2 'e uygunEN/IEC 61800-5-1
Çevresel özellik	Toz kirliliği direnci class 3S2 'e uygunEN/IEC 60721-3-3 Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
Darbe dayanımı	15 gn conforming to EN/IEC 60068-2-27 for 11 ms
Bağıl nem	5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
Depolama ortam koşulları	-25…70 °C
Çalışma için ortam hava sıcaklığı	-10…55 °C değer kaybı olmadan 55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle
Çalışma yüksekliği

Packing Units:

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	2,27 kg
Paket 1 Yükseklik	19 cm
Paket 1 genişliği	19 cm
Paket 1 Uzunluk	23 cm

GİRİŞ VOLTAJI:

380 V

ÇIKIŞ GÜCÜ:

3 KW - 7,5 KW

İNVERTÖR TİPİ:

BASİT PROJELER FAN POMPA KONVEYÖR

HABERLEŞME:

MODBUS RTU

FRENLEME DİRENCİ:

BAĞLANABİLİR

Ürün Dökümanları

ATV310 Kullanma Kılavuzu - Kullanma kılavuzu
